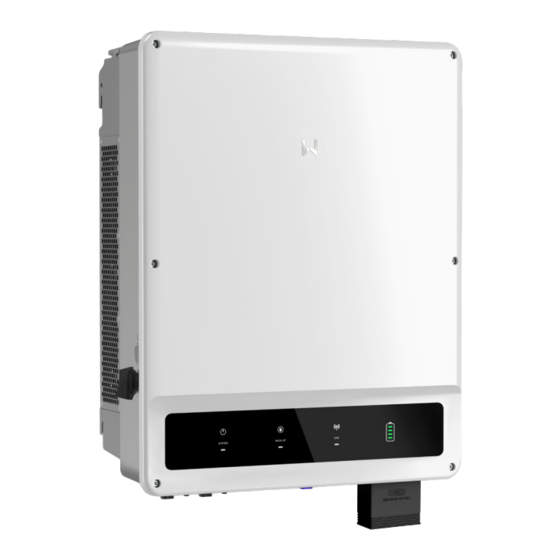

Goodwe ET Serie Benutzerhandbuch

Hybridwechselrichter
Vorschau ausblenden Andere Handbücher für ET Serie:
Inhaltsverzeichnis

Quicklinks

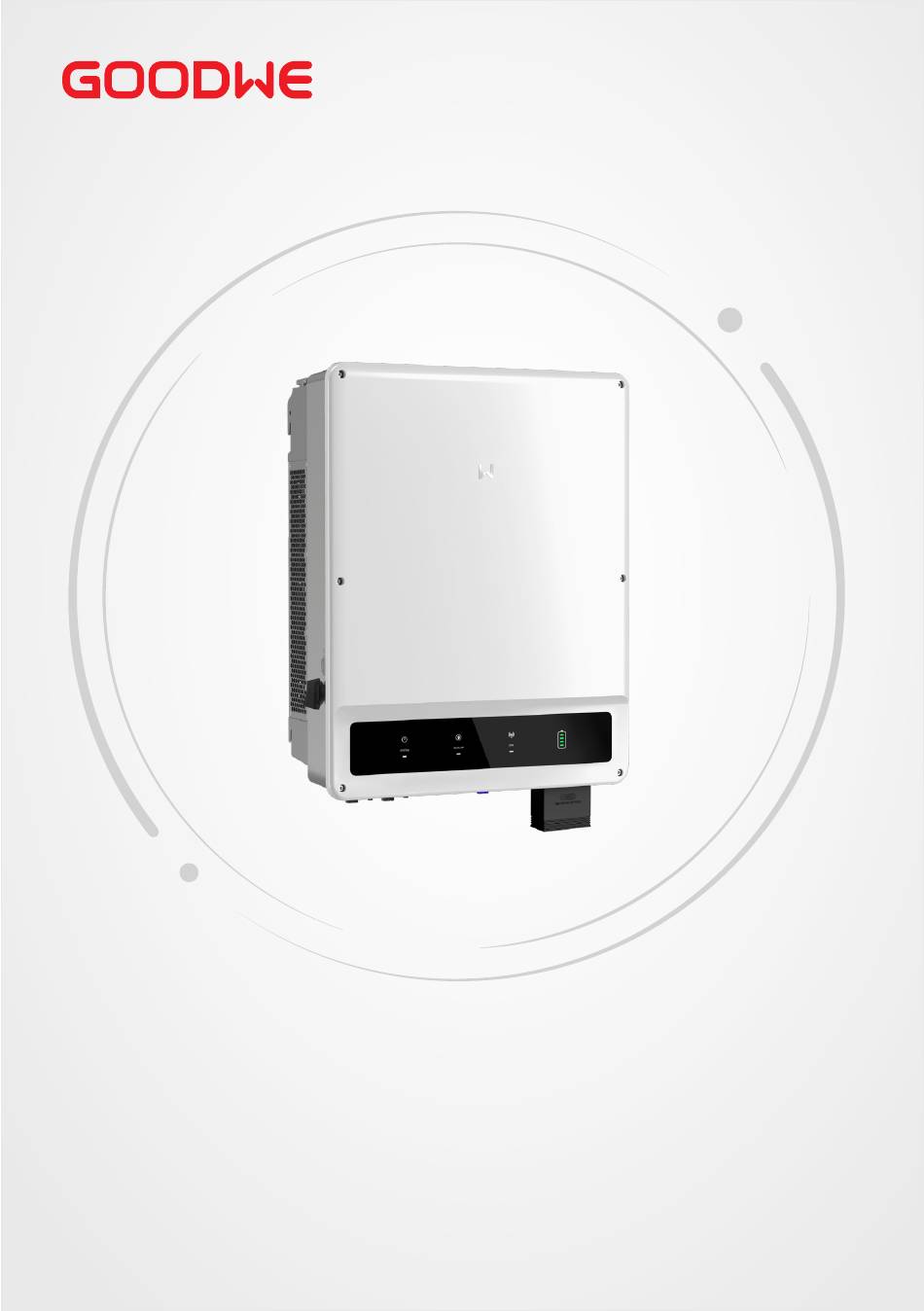

Benutzerhandbuch
Hybridwechselrichter
Baureihe ET
15-30 kW
V1.0-2022-08-30
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Goodwe ET Serie

Inhaltszusammenfassung für Goodwe ET Serie

  • Seite 1 Benutzerhandbuch Hybridwechselrichter Baureihe ET 15-30 kW V1.0-2022-08-30...
  • Seite 2 Betriebshandbuch V1.0-2022-08-30 Copyrighterklärung Copyright©GoodWe Technologies Co., Ltd. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung von GoodWe Technologies Co., Ltd. weder ganz noch teilweise vervielfältigt oder auf eine öffentliche Plattform übertragen werden. Warenzeichen und andere GOODWE-Warenzeichen sind Warenzeichen der Firma GoodWe Technologies Co., Ltd.

  • Seite 3: Inhaltsverzeichnis

    INHALT Betriebshandbuch V1.0-2022-08-30 INHALT 01 Zu diesem Handbuch ................1 1.1 Geltungsbereich ...........................1 1.2 Zielgruppe ............................1 1.3 Symboldefinition ..........................2 1.4 Aktualisierungen ..........................2 02 Sicherheitsvorkehrungen ................3 2.1 Allgemeine Sicherheit .........................3 2.2 Sicherheit des PV-Strangs ......................3 2.3 Wechselrichtersicherheit ......................4 2.4 Batteriesicherheit ........................5 2.5 Vorgaben für das Personal ......................5 2.6 EU-Konformitätserklärung ......................6 03 Produktvorstellung ...................7 3.1 Produktübersicht .........................7...
  • Seite 4 Betriebshandbuch V1.0-2022-08-30 INHALT 6.4 Anschluss des Gleichstromeingangskabels (PV) ..............32 6.5 Anschluss des Batteriekabels ....................34 6.6 Anschluss des Netzkabels ......................36 6.7 Kommunikationsanschluss ...................... 37 6.7.1 Anschluss des Kommunikationskabels (Klemmenblock) ..............39 6.7.2 Anschluss des Kommunikationskabels (RJ45-Anschluss) ..............40 6.7.3 Anschluss des BMS- oder Zähler-COM-Kabels ..................

  • Seite 5: Zu Diesem Handbuch

    Handbuch vor Aufbau und Inbetriebnahme. Alle Monteure und Benutzer sollten mit den Produktfunktionen und -merkmalen sowie den Sicherheitsmaßnahmen vertraut sein. Das Handbuch kann ohne vorherige Benachrichtigung überarbeitet werden. Weitere Angaben zum Produkt und neueste Dokumente finden Sie unter https://en.goodwe.com. 1.1 Geltungsbereich Das Handbuch gilt für die nachfolgend aufgeführten Wechselrichter:...

  • Seite 6: Symboldefinition

    01 Zu diesem Handbuch Betriebshandbuch V1.0-2022-08-30 1.3 Symboldefinition In diesem Handbuch sind die abgestuften Warnhinweise wie folgt definiert: GEFAHR Weist auf eine hohe Gefahr hin, die zum Tod oder zu schweren Verletzungen führt. WARNUNG Weist auf eine mittelschwere Gefahr hin, die zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 7: Sicherheitsvorkehrungen

    • Beachten Sie genau die Anweisungen zu Aufbau, Betrieb und Konfiguration im vorliegenden Handbuch. Der Hersteller haftet nicht für Geräte- oder Personenschäden aufgrund von Nichtbeachtung von Anweisungen. Weitere Informationen zur Gewährleistung finden Sie unter: https://en.goodwe.com/warranty. 2.2 Sicherheit des PV-Strangs GEFAHR Schließen Sie die Gleichstromkabel des Wechselrichters an die mitgelieferten...

  • Seite 8: Wechselrichtersicherheit

    02 Sicherheitsvorkehrungen Betriebshandbuch V1.0-2022-08-30 2.3 Wechselrichtersicherheit WARNUNG • Spannung und Frequenz am Anschluss sollten den Voraussetzungen des Stromnetzes entsprechen. • Weitere Schutzvorrichtungen wie Leistungsschalter oder Sicherungen sind wechselstromseitig empfohlen. Die Spezifikation der Schutzvorrichtung sollte mindestens das 1,25-fache des Nennausgangsstroms auf der Wechselstromseite betragen. •...

  • Seite 9: Batteriesicherheit

    Betriebshandbuch V1.0-2022-08-30 02 Sicherheitsvorkehrungen 2.4 Batteriesicherheit WARNUNG • Die Batterie im Wechselrichter muss vom Hersteller genehmigt sein. Die Liste der zugelassenen Batterien ist auf der offiziellen Webseite zu finden. • Beachten Sie vor dem Aufbau das Betriebshandbuch der Batterie und informieren Sie sich über das Produkt und die Vorsichtsmaßnahmen.

  • Seite 10: Eu-Konformitätserklärung

    02 Sicherheitsvorkehrungen Betriebshandbuch V1.0-2022-08-30 2.6 EU-Konformitätserklärung GoodWe Technologies Co., Ltd. versichert hiermit, dass der auf dem europäischen Binnenmarkt verkaufte Wechselrichter mit drahtlosen Kommunikationsmodulen die Anforderungen der folgenden Richtlinien erfüllt: • Funkanlagenrichtlinie 2014/53/EU • Richtlinien 2011/65/EU und (EU) 2015/863 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)

  • Seite 11: Produktvorstellung

    Das Handbuch gilt für die nachfolgend aufgeführten Wechselrichter: • GW15K-ET • GW20K-ET • GW25K-ET • GW29.9K-ET • GW30K-ET Modellbeschreibung GW15K-ET Siehe Erläuterung Markencode GW: GoodWe Nennleistung 15K: Nennleistung beträgt 15000 W. Baureihencode ET: Dreiphasige Hybridwechselrichter der Baureihe ET Zugelassene Netzsorten TN-S TN-C TN-C-S Wechselrichter Wechselrichter...

  • Seite 12: Anwendungsfälle

    03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 3.2 Anwendungsfälle WARNUNG • Die PV-Anlage eignet sich nicht zum Anschließen von Anlagen, die auf eine stabile Spannungsversorgung angewiesen sind, z. B. medizinische Geräte zur Lebenserhaltung. Beim Trennen der Anlage darf es nicht zu Personenschäden kommen. •...
  • Seite 13 Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen Eigenverbrauchsmodus PV-Strang & Schnellabschalt- Wechselstrom- vorrichtung Zähler Leitungs- schutzschalter ON-GRID Wechsel- richter BACK-UP Energiezähler Netz Lasttrenn- schalter Batterie- schutzschalter NETZPARALLELlast Batterie SPDT-Wechselschalter (Single Pole, Double RESERVElast Throw) Netzkabel Signalkabel Teile Beschreibung PV-Strang & Die Schnellabschaltung ist eine optionale Funktion. Zum schnellen Schnellabschalt- Abbrechen des Geräts ist eine externe Schnellabschaltvorrichtung vorrichtung...
  • Seite 14 03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 Parallelbetriebsmodus Stromwandler Hybrid- PV-Strang & wechsel- Schnellabschaltvorrichtung richter Netz Transformator Batterie Hybrid- PV-Strang & wechsel- Schnellabschaltvorrichtung richter Batterie Intelligenter Energieregler Hybrid- PV-Strang & wechsel- Schnellabschaltvorrichtung richter Batterie Teile Beschreibung PV-Strang & Die Schnellabschaltung ist eine optionale Funktion. Zum schnellen Schnellabschalt- Abbrechen des Geräts ist eine externe Schnellabschaltvorrichtung vorrichtung...

  • Seite 15: Betriebsmodus

    Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen 3.3 Betriebsmodus 3.3.1 Betriebsart des Systems Sparbetrieb HINWEIS • Wählen Sie den Sparbetrieb nur, wenn geltende Vorschriften erfüllt sind, z. B. zur Frage, ob das Netz die Batterie aufladen darf. Wenn nicht, setzen Sie diesen Betrieb nicht ein. •...
  • Seite 16 03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 Eigenverbrauchsmodus HINWEIS • Bei Solarstrom sollten Sie vorrangig den Eigenverbrauchsmodus berücksichtigen: Der überschüssige Strom lädt die Batterie tagsüber auf; die Batterie speist die Last, wenn nachts kein Solarstrom erzeugt werden kann. Dies erhöht die Eigenverbrauchsrate und spart Stromkosten.
  • Seite 17 Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen...
  • Seite 18 03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 RESERVEbetrieb HINWEIS • Der Reservebetrieb wird hauptsächlich dann eingesetzt, wenn das Netz instabil ist und eine große Last anliegt. Wenn das Netz getrennt ist, schaltet der Wechselrichter in den Reservemodus (Not- oder Ersatzstrom), um die Last zu speisen; wenn das Netz wieder aufgebaut ist, schaltet der Wechselrichter in den netzparallelen Modus.
  • Seite 19 Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen Spitzenlastmodus HINWEIS Der Spitzenlastmodus eignet sich besonders für das industrielle und gewerbliche Umfeld. Wenn die gesamte Leistungsaufnahme der Lasten die Obergrenze des Spitzenlastbetriebs überschreitet, wird sie durch Entladung der Batterie entsprechend abgesenkt. Strom Spitzenlast Ladezustand Spitzenlast Obergrenze 300 W Zeit...

  • Seite 20: Betrieb Des Wechselrichters

    03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 3.3.2 Betrieb des Wechselrichters Wartebetrieb Inselbetrieb Selbstkontroll- betrieb Netzgekoppelter Störungsmodus Betrieb Teile Beschreibung Warte- Wartestadium des Wechselrichters nach dem Einschalten. modus • Bei Erfüllung der Voraussetzungen schaltet er in die Selbstkontrolle. • Besteht eine Störung, geht der Wechselrichter in den Störungsmodus. Selbst- Bevor der Wechselrichter startet, erfolgt eine durchgehende Selbstkontrolle, kontroll-...

  • Seite 21: Funktionen

    Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen 3.4 Funktionen Leistungsminderung Aus Sicherheitsgründen mindert der Wechselrichter automatisch die Ausgangsspannung, wenn die Betriebsbedingungen nicht ideal sind. Nachfolgend sind die Faktoren aufgeführt, die zu einer Leistungsminderung führen können. Vermeiden Sie diese bei laufendem Betrieb. • Ungünstige Umstände, z. B. direkte Sonneneinstrahlung, hohe Temperaturen usw. •...
  • Seite 22 03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 Erdschlussalarm Reservierter Anschluss für Erdschlussalarm. Sobald ein Erdschluss auftritt, leuchtet die LED-Anzeige auf. Das System sendet die Störungsmeldung per E-Mail an den Kunden. Installieren Sie den Wechselrichter in einem Bereich mit hohem Datenverkehr, in dem die Anzeigen wahrgenommen werden können. Lastregelung Der Wechselrichter hat einen potentialfreien Anschluss zur Lastregelung, an den zusätzliche Schütze angeschlossen werden können, die die Last ein-/abschalten.

  • Seite 23: Aussehen

    Betriebshandbuch V1.0-2022-08-30 03 Produktvorstellungen 3.5 Aufbau 3.5.1 Teile 4 5 6 Sperrschlossöffnung PV-Eingangsanschluss DC-Schalter des DC-Schalters (PV+/-) Anschluss für das METER- Kommunikations- Kommunikationsmodul Kommunikationsanschluss anschluss (COM2) (COM) Batterie- Wechselstromausgang BMS- Eingangsanschluss (Netzparallel und Kommunikationsanschluss (BAT+/-) Reserve) Anzeigen PE-Klemme 12. Handgriff Befestigungsplatte Kühlkörper [1]: Nur für Australien.

  • Seite 24: Anzeigen

    03 Produktvorstellungen Betriebshandbuch V1.0-2022-08-30 3.5.3 Anzeigen Anzeige Status Beschreibung Der Wechselrichter ist eingeschaltet und im Ruhezustand. Der Wechselrichter startet und befindet sich im Selbsttestmodus. Der Wechselrichter läuft normal im Netzparallel- oder Inselbetrieb. Überlastung des RESERVEausgangs. Ein Fehler ist aufgetreten. Der Wechselrichter ist abgeschaltet. Das Netz ist anomal und der Wechselrichter befindet sich im Inselbetrieb.

  • Seite 25: Typenschild

    Non-isolated, IP66, Protective Class I, OVC DCII/ACIII Sicherheitssymbole und Zertifizierungsmarkierungen Anschrift und Seriennummer Good We Tec hno lo gi es Co., Ltd. E-ma il :s ervi ce @goodwe .c om No.90 Ziji n Rd., New Dis tric t, S uz hou , 2150 11, Chin a...

  • Seite 26: Prüfen Und Lagerung

    04 Prüfen und Aufbewahren Betriebshandbuch V1.0-2022-08-30 04 Prüfen und Lagerung 4.1 Prüfung vor Annahme Überprüfen Sie die folgenden Artikel, bevor Sie das Produkt annehmen. 1. Überprüfen Sie die Verpackung auf Schäden wie Löcher, Risse, Verformungen und andere Anzeichen. Packen Sie nicht aus und wenden Sie sich so schnell wie möglich an den Lieferanten, wenn Sie einen Schaden finden.

  • Seite 27: Lagerung

    Betriebshandbuch V1.0-2022-08-30 04 Prüfen und Aufbewahren Befestigungs- PV-Werkzeug Batterie- Wechselrichter *1 PV-Verbinder *N platte *1 werkzeug *1 Batterie- Klemme 7PIN *1 Klemme 6PIN *1 Klemme 3PIN *1 Schrauben *3 verbinder *N L1 L2 Isolierplatte für Netzabdeckung Dehnschrau- OT-Klemme *12 PE-Klemme *1 Netzklemme *1 ben *6 Werkzeug zum...

  • Seite 28: Aufbau

    05 Aufbau Betriebshandbuch V1.0-2022-08-30 05 Aufbau 5.1 Aufbauvorgaben Vorgaben zur Aufbauumgebung 1. Die Anlage darf nicht in der Nähe von entflammbaren, explosiven oder korrosiven Werkstoffen aufgestellt werden. 2. Stellen Sie die Anlage nicht an einem leicht zugänglichen Ort auf, insbesondere nicht in Reichweite von Kindern.
  • Seite 29 Betriebshandbuch V1.0-2022-08-30 05 Aufbau ≥300 mm ≥1000 ≥200 mm ≥300 mm ≥500 mm IP66 ALT: 4000 m 0%~100%RH Vorgaben für Montageträger • Der Montageträger sollte feuerfest und nicht brennbar sein. • Installieren Sie die Anlage auf einem Untergrund, der stabil genug ist, das Gewicht des Wechselrichters zu tragen.
  • Seite 30 05 Aufbau Betriebshandbuch V1.0-2022-08-30 Vorgaben für das Aufbauwerkzeug Beim Aufbau der Anlage sind folgende Werkzeuge zu empfehlen. Nehmen Sie bei Bedarf andere Zusatzwerkzeuge. RJ45-Werkzeug Sicherheits- Sicherheits- Staubmaske Schutzbrille zum Verpressen schuhe handschuhe Diagonalzange Abisolierer Bohrhammer Heißluftpistole Staubsauger M3/M5 Wärme- Markierung Wasserwaage schrumpf- Gummihammer...

  • Seite 31: Aufbau Des Wechselrichters

    Betriebshandbuch V1.0-2022-08-30 05 Aufbau 5.2 Aufbau des Wechselrichters 5.2.1 Versetzen des Wechselrichters ACHTUNG • Vorgänge wie Transport, Umladen, Aufbau usw. müssen den geltenden gesetzlichen Vorschriften entsprechen. • Versetzen Sie den Wechselrichter vor dem Aufbau an den gewünschten Ort. Folgen Sie den folgenden Anweisungen, damit es nicht zu Personen- und Sachschäden kommt.
  • Seite 32 05 Aufbau Betriebshandbuch V1.0-2022-08-30 D: 80 mm Φ: 10 mm Mit Griffen Nur für Australien. Ohne Griffe 1.2~2N·m Nur für Australien.

  • Seite 33: Elektroanschluss

    Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 06 Elektroanschluss 6.1 Abbildung der Systemverkabelung HINWEIS • Die N- und PE-Verkabelung über die NETZPARALLEL- und RESERVEanschlüsse des Wechselrichters haben den landesspezifischen Vorschriften zu entsprechen. Beachten Sie die geltenden Vorgaben. • Die Netzanschlüsse für NETZPARALLEl und RESERVE des Wechselrichters sind mit integrierten Relais ausgestattet.
  • Seite 34 06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 N- und PE-Kabel sind im Bedienfeld getrennt angeschlossen. HINWEIS • Achten Sie darauf, dass die Erdung der RESERVE korrekt und fest angezogen ist. Andernfalls kann die RESERVE-Funktion bei Netzausfall gestört sein. • Das folgende Diagramm gilt für alle Gebiete außer Australien, Neuseeland, Südafrika usw. In Deutschland verbindet das interne Relais den N-Draht und das PE- Kabel im Reservemodus innerhalb von 100 ms.

  • Seite 35: Sicherheitsvorkehrungen

    Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 6.2 Sicherheitsvorkehrungen GEFAHR • Schließen Sie die Elektroanschlüsse vorschriftsgemäß an. Das gilt auch für Bedienungen, Kabel und Bauteile. • Trennen Sie vor jedem Stromanschluss Gleichstrom- und Netzausgangsschalter des Wechselrichters. Arbeiten Sie nicht bei eingeschalteter Spannung. Dies kann zu einem Stromschlag führen.

  • Seite 36: Anschluss Des Gleichstromeingangskabels (Pv)

    06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 L=L1+(1-2) mm L1 Kupfer, 4 mm ≤ S ≤ 6 mm 1.2~2N·m 6.4 Anschluss des Gleichstromeingangskabels (PV) GEFAHR • Ein PV-Strang darf nicht an mehrere Wechselrichter gleichzeitig angeschlossen werden. Andernfalls kann der Wechselrichter beschädigt werden. • Bestätigen Sie die folgenden Daten, bevor Sie den PV-Strang an den Wechselrichter anschließen.
  • Seite 37 Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 7-8 mm Φ: 4-5 mm 7-8 mm 4 mm ≤ S ≤ 6 mm Klicken Klicken ≤1000 V...

  • Seite 38: Anschluss Des Batteriekabels

    06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 6.5 Anschluss des Batteriekabels GEFAHR • Die Batterie im Wechselrichter muss vom Hersteller genehmigt sein. Die Liste der zugelassenen Batterien ist auf der offiziellen Webseite zu finden. • Ein Kurzschluss in der Batterie kann zu Personenschäden führen. Die sofortige Stromspitze, die durch einen Kurzschluss ausgelöst wird, kann eine Menge Energie freisetzen und einen Brand verursachen.
  • Seite 39 Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 7-8 mm Φ: 5,5-8 7-8 mm 10 mm Klicken Klicken...

  • Seite 40: Anschluss Des Netzkabels

    06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 6.6 Anschluss des Netzkabels WARNUNG Schließen Sie keine Lasten zwischen dem Wechselrichter und dem unmittelbar eingesetzten Wechselstromschalter an. Die Differenzstromüberwachung ist in den Wechselrichter integriert, damit der Differenzstrom die Obergrenze einhält. Der FI-Schutzschalter vom Typ A kann zum Schutz vorschriftsgemäß an den Wechselrichter angeschlossen werden.

  • Seite 41: Kommunikationsanschluss

    Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 11-13 mm 70-80 mm Φ: 21-26 mm Kupfer,10 mm ≤ S ≤ 16 mm 2-3 N·m 3-4 N·m 6.7 Kommunikationsanschluss HINWEIS • Das Kommunikationsgerät muss an den richtigen COM-Anschluss angeschlossen sein. Führen Sie das Kommunikationskabel weit entfernt von Störquellen oder Netzkabeln, damit das Signal störungsfrei bleibt.

  • Seite 42: Funktion

    06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 Definition des Funktion Beschreibung Anschlusses REY_OUT2- Der Wechselrichter hat einen potentialfreien Anschluss zur Lastregelung, an den Potenzialfrei zusätzliche Schütze angeschlossen werden REY_OUT2+ können, die die Last ein-/abschalten. Spannung Liefert Leistung für externe Geräte. 12 V_S Regelt die Wahlweise.

  • Seite 43: Anschluss Des Kommunikationskabels (Klemmenblock)

    Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 6.7.1 Anschluss des Kommunikationskabels (Klemmenblock) 6-8 mm 25 mm Φ: 6 mm Potenzialfrei DRED/RCR: 1: REY_OUT2- 11: COM/DRM0 2: NC 12: REFGEN 3: REY_OUT2+ 13: DRM 4/8 9: REY_OUT3- 14: DRM 3/7 10: REY_OUT3+ 15: DRM 2/6 Spannung 16: DRM 1/5 4: GND...

  • Seite 44: Anschluss Des Kommunikationskabels (Rj45-Anschluss)

    06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 6.7.2 Anschluss des Kommunikationskabels (RJ45-Anschluss) HINWEIS Der RJ45-Anschluss mit der folgenden Definition kann angeschlossen werden: Farbe EMS/PAR Orange und weiß 485A3 Orange 485B3 Grün und weiß Blau Blau und Weiß CAN_L Grün CAN_H Braun und Weiß SYN_BUS1 Braun SYN_BUS2...

  • Seite 45: Anschluss Des Bms- Oder Zähler-Com-Kabels

    Betriebshandbuch V1.0-2022-08-30 06 Elektroanschluss 6.7.3 Anschluss des BMS- oder Zähler-COM-Kabels WARNUNG Bei GW15K-ET und GW20K-ET wird die BMS-Kommunikation über den Anschluss BMS1 aufgebaut. Andernfalls kann die BMS-Kommunikation nicht funktionieren. HINWEIS • Der intelligente Zähler und der Stromwandler wurden vor Auslieferung mit vorgegebenen Parametern versehen.
  • Seite 46 06 Elektroanschluss Betriebshandbuch V1.0-2022-08-30 Leistungsgrenze im Netzwerk HINWEIS Die Leistungsgrenze kann erreicht werden, wenn der Wechselrichter zusammen mit dem Zähler installiert ist. Die spezifischen Schaltpläne lauten: • Einzelner Wechselrichter RS485 Wechselrichter Netz Intelligenter Zähler Lasten GM3000 • Mehrere Wechselrichter Intelligenter Zähler GM3000V Router EzLogger...

  • Seite 47: Installieren Des Kommunikationsmoduls (Wahlweise)

    4G-Modul sein. Über Smartphone oder Webseiten können Sie die Parameter des Wechselrichters setzen, Betriebs- und Fehlerdaten kontrollieren und den derzeitigen Systemstatus beobachten. • Weitere Informationen erhalten Sie im Betriebshandbuch des zugestellten Kommunikationsmoduls. Näheres unter www.goodwe.com. • Bluetooth-Modul: Standard. WLAN, LAN, 4G: wahlweise.

  • Seite 48: Inbetriebnahme

    07 Inbetriebnahme Betriebshandbuch V1.0-2022-08-30 07 Inbetriebnahme 7.1 Prüfungen vor dem Einschalten Prüfung Das Produkt ist an einem sauberen, gut belüfteten und leicht zu bedienenden Ort fest installiert. Die PE-, Gleichstromeingangs-, Wechselstromausgangs- und Kommunikationskabel sind richtig und sicher angeschlossen. Die Kabelbinder sind intakt, ordnungsgemäß und gleichmäßig verlegt. Ungenutzte Kabelführungen werden mit den wasserdichten Muttern abgeschlossen.

  • Seite 49: Systeminbetriebnahme

    Betriebshandbuch V1.0-2022-08-30 08 Systeminbetriebnahme 08 Systeminbetriebnahme 8.1 Anzeigen und Tasten Anzeige Status Beschreibung Der Wechselrichter ist eingeschaltet und im Ruhezustand. Der Wechselrichter startet und befindet sich im Selbsttestmodus. Der Wechselrichter läuft normal im Netzparallel- oder Inselbetrieb. Überlastung des RESERVEausgangs. Ein Fehler ist aufgetreten. Der Wechselrichter ist abgeschaltet.

  • Seite 50: Parametereinstellung Über App „Pv Master

    2. Einstellung von Netz- und Kommunikationsparametern, Sicherheitszonen, Leistungsbegrenzungen etc. 3. Gerätewartung. 4. Softwareversion aufrüsten. Weitere Einzelheiten finden Sie im Betriebshandbuch zum „PV Master“. Scannen Sie den QR- Code oder laden Sie von https://en.goodwe.com/Ftp/EN/Downloads/User%20Manual/GW_ PV%20Master_User%20Manual-EN.pdf die Bedienungsanleitung herunter. PV Master App „PV Master“ Benutzerhandbuch 8.3 Überwachung mittels SEMS-Portal...

  • Seite 51: Wartung

    Betriebshandbuch V1.0-2022-08-30 09 Wartung 09 Wartung 9.1 Abschaltung GEFAHR • Schalten Sie den Wechselrichter vor der Wartung aus. Er kann sonst beschädigt werden oder es besteht Stromschlaggefahr. • Verzögerte Entladung. Warten Sie, bis die Bauteile nach dem Ausschalten der Spannung entladen sind.

  • Seite 52: Fehlerbeseitigung

    09 Wartung Betriebshandbuch V1.0-2022-08-30 9.4 Fehlerbeseitigung Führen Sie die Fehlersuche nach den folgenden Verfahren durch. Wenn diese nicht funktionieren, verständigen Sie den Kundendienst. Sammeln Sie die nachstehenden Informationen, bevor Sie sich an den Kundendienst wenden, damit die Probleme schnell behoben werden können. 1.
  • Seite 53 Betriebshandbuch V1.0-2022-08-30 09 Wartung Störung Ursache Abhilfe 1. Wenn das Problem nur gelegentlich auftritt, kann eine vorübergehende Störung im Netz vorliegen. Der Wechselrichter regeneriert sich automatisch, sobald er feststellt, dass das Netz wieder normal funktioniert. 2. Wenn das Problem häufig auftritt, prüfen Die Netzspannung ist Sie, ob die Netzspannung innerhalb des Spannungs-...
  • Seite 54 09 Wartung Betriebshandbuch V1.0-2022-08-30 Störung Ursache Abhilfe 1. Wenn das Problem nur gelegentlich auftritt, kann eine vorübergehende Störung im Netz vorliegen. Der Wechselrichter regeneriert sich automatisch, sobald er feststellt, dass das Der dynamische Netz wieder normal funktioniert. Durchschnittswert 2. Wenn das Problem häufig auftritt, prüfen der Netzspannung 10-Minütige Sie, ob die Netzspannung innerhalb des...
  • Seite 55 Betriebshandbuch V1.0-2022-08-30 09 Wartung Störung Ursache Abhilfe 1. Wenn das Problem nur gelegentlich auftritt, kann eine vorübergehende Störung im Netz vorliegen. Der Wechselrichter regeneriert sich automatisch, sobald er feststellt, dass das Netz wieder normal funktioniert. 2. Wenn das Problem häufig auftritt, prüfen Störung des Sie, ob die Netzfrequenz im zulässigen Stromnetzes.
  • Seite 56 09 Wartung Betriebshandbuch V1.0-2022-08-30 Störung Ursache Abhilfe Das Stromnetz ist abgeschaltet. Das Stromnetz ist gemäß 1. Kontrollieren Sie, ob das öffentliche den Sicherheits- Stromnetz abgeschaltet ist. Anti-Islanding vorschriften 2. Verständigen Sie Ihren Händler oder den abgeschaltet, aber Kundendienst. die Netzspannung wird aufgrund der Last aufrechterhalten.
  • Seite 57 Betriebshandbuch V1.0-2022-08-30 09 Wartung Störung Ursache Abhilfe Starker Gleich- 1. Wenn das Problem durch einen externen stromanteil des Fehler verursacht wird, z. B. eine Netz- Wechselstroms Der Gleichstromanteil oder Frequenzstörung, regeneriert sich des Ausgangsstroms der Wechselrichter automatisch, sobald die überschreitet den Störung behoben ist.
  • Seite 58 09 Wartung Betriebshandbuch V1.0-2022-08-30 Störung Ursache Abhilfe 1. Fehler im Rahmenformat 2. Paritätsprüfungs- fehler 3. CAN-Bus offline 4. Hardware-CRC- Trennen Sie Netzausgangs- und Gleichstrom- Verlust der Fehler Eingangsschalter und schließen Sie beide internen 5. Das Sende- nach 5 Minuten wieder an. Wenn das Problem Kommunikation (Empfangs-) nicht behoben ist, verständigen Sie Ihren...
  • Seite 59 Betriebshandbuch V1.0-2022-08-30 09 Wartung Störung Ursache Abhilfe Trennen Sie Netzausgangs- und Gleichstrom- Der integrierte Eingangsschalter und schließen Sie beide Flashfehler Flashspeicher ist nach 5 Minuten wieder an. Wenn das Problem gestört. nicht behoben ist, verständigen Sie Ihren Händler oder den Kundendienst. 1.
  • Seite 60 09 Wartung Betriebshandbuch V1.0-2022-08-30 Störung Ursache Abhilfe Trennen Sie Netzausgangs- und Gleichstrom- 1. Falsche PV- Überstrom bei Eingangsschalter und schließen Sie beide Konfiguration. durchgehender nach 5 Minuten wieder an. Wenn das Problem 2. Beschädigte PV-Hardware nicht behoben ist, verständigen Sie Ihren Hardware.

  • Seite 61: Routinewartung

    Betriebshandbuch V1.0-2022-08-30 09 Wartung 9.5 Routinewartung WARNUNG • Der Wechselrichter muss unbedingt ausgeschaltet sein. • Tragen Sie bei jedem Betrieb die korrekte PSA. Wartungselement Wartungsweise Wartungszeitraum Kontrollieren Sie Kühlkörper, Ansaugkanal Reinigung und Luftauslass auf Fremdkörper oder Alle 6-12 Monate Staub. Schalten Sie den DC-Schalter zehnmal DC-Schalter fortlaufend ein und aus und kontrollieren...

  • Seite 62: Technische Daten

    10 Technische Daten Betriebshandbuch V1.0-2022-08-30 10 Technische Daten GW29.9K- Technische Daten GW15K-ET GW20K-ET GW25K-ET GW30K-ET Batterie-Eingangsdaten Batteriemodell Li-Ion Nennbatteriespannung Batteriespannungs- 200 - 800 bereich (V) Max. Kontinuierlicher 50 x 2 Ladestrom (A) Max. Kontinuierlicher 50 x 2 Entladestrom (A) Max. Ladeleistung (W) 15000 20000 12500×2...
  • Seite 63 Betriebshandbuch V1.0-2022-08-30 10 Technische Daten An das Stromnetz abgegebene 15.000 20.000 25.000 29.900 30.000 Nennscheinleistung (VA) An das Stromnetz abgegebene 16.500 22.000 27.500 29.900 33.000 Höchstscheinleistung (VA) Vom Stromnetz aufgenommene 15.000 20.000 25.000 30.000 30.000 Nennscheinleistung (VA) Vom Stromnetz aufgenommene 22.500 30.000 33.000...
  • Seite 64 10 Technische Daten Betriebshandbuch V1.0-2022-08-30 Max. Gesamtklirrfaktor < 3 % Maximaler Ausgangsüber- stromschutz (A) AC-Ausgangsdaten (Reserve) Nennscheinleistung 15.000 20.000 25.000 29.900 30.000 Reserve (VA) 15.000 20.000 25.000 30.000 30.000 Max. Ausgangs- (24.000 zu (32.000 zu (30.000 zu (36.000 zu (36.000 zu scheinleistung (VA) 3 s) 3 s)
  • Seite 65 Betriebshandbuch V1.0-2022-08-30 10 Technische Daten Schutz Stromüberwachung von Integriert PV-Strängen Erkennung des PV- Integriert Isolationswiderstands Differenzstrom- Integriert überwachung PV-Verpolungsschutz Integriert Batterie- Integriert verpolungsschutz Anti-Islanding-Schutz Integriert Netzüberstromschutz Integriert Netzkurzschlussschutz Integriert Netzüberspannungs- Integriert schutz DC-Schalter Integriert DC-Überlastungsschutz Typ II Netzüberlastungsschutz Typ III Fehlerlichtbogen- Optional Schutzeinrichtung...
  • Seite 66 10 Technische Daten Betriebshandbuch V1.0-2022-08-30 Gewicht (kg) Abmessungen B×H×T 660 × 520 × 220 (mm) Schallemission (dB) <45 <60 Topologie Nicht isoliert Eigenverbrauch bei <15 Nacht (W) Schutzart gegen IP66 Eindringen Gleichstromverbinder Wechselstromverbinder Umweltkategorie 4K4H Schadstoffgrad Überspannungs- DC II / AC III kategorie Schutzart Lagertemperatur (°C)
  • Seite 67 Betriebshandbuch V1.0-2022-08-30 10 Technische Daten *1: Max. Eingangsleistung, nicht durchgängig bei 1,5 * Normalleistung. *2: Bei einem 1000-V-System beträgt die maximale Betriebsspannung 950 V. *3: Nach geltenden Vorschriften. *4: Ausgangsspannungsbereich: Phasenspannung. *5: Dieser Parameter basiert auf einem Spannungsnetz von 220 V. Bei 230-V-Netzen kann er durch Division der Nennscheinleistung durch die 230-V-Netzleistung ermittelt werden.
  • Seite 68 Offizielle Website GoodWe Technologies Co., Ltd. No. 90 Zijin Rd., New District, Suzhou, 215011, China www.goodwe.com service@goodwe.com Anschriften...
