DEUTSCH

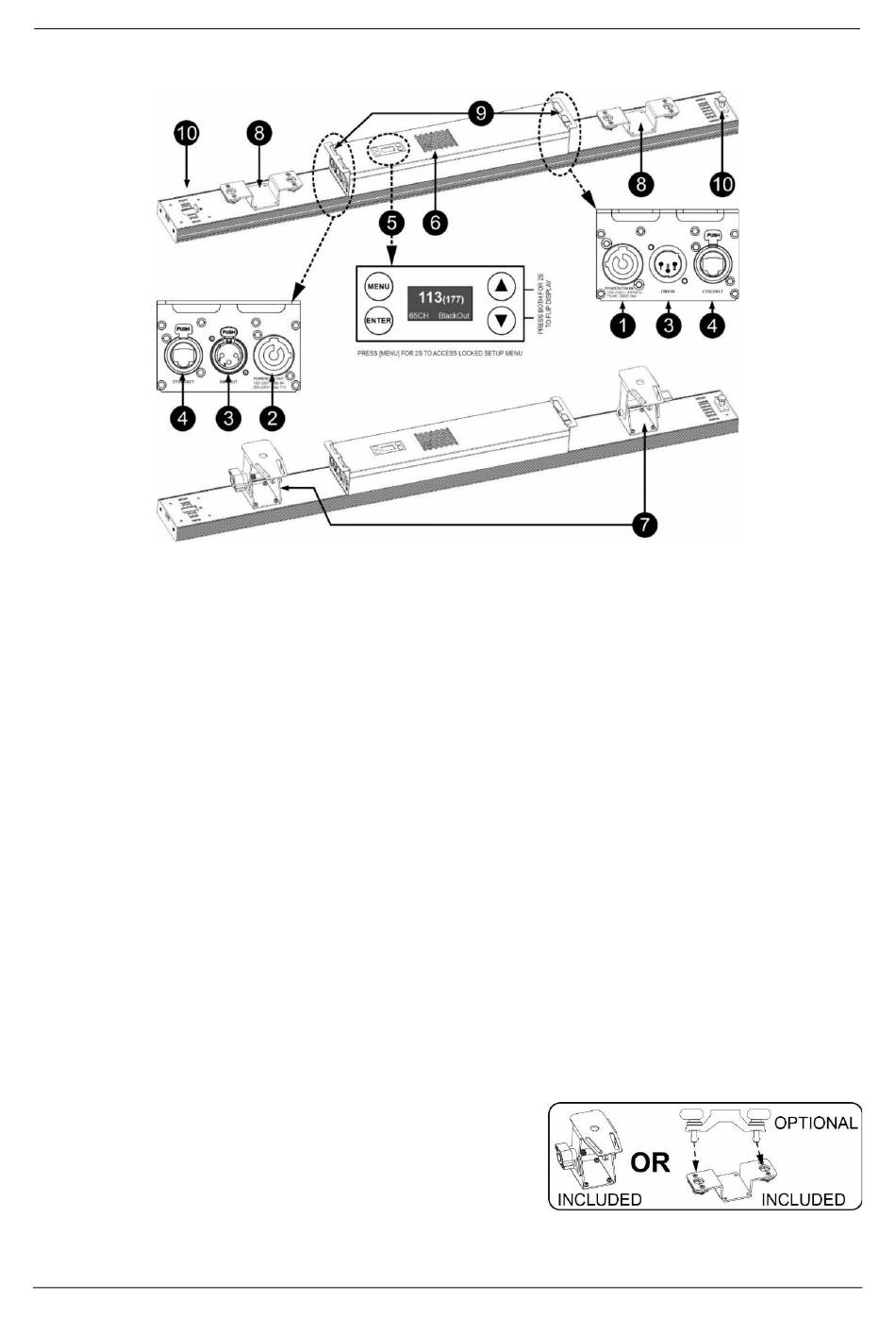

BESCHREIBUNG:
1. NETZEINGANG: ausgestattet mit PowerCON
Netzkabel oder ein beliebiges PowerCon
2. NETZAUSGANG: dient zur Verkettung der Stromversorgung mehrerer Projektoren. Achten Sie beim
Hinzufügen von Projektoren immer auf die maximale Last! Spezielle Multikabel (PowerCON
Kabel sind optional erhältlich: siehe unsere Website!)
Hinweis: Auf unserer Website finden Sie spezielle Kabelkonfektionen, die sowohl Strom (3x1,5mm² mit
Neutrik PowerCON
Verschiedene Längen sind verfügbar: 1,3m, 3m, 5m und 10m, sehr praktisch!
3. DMX IN/OUT: 3pin Ein-/Ausgänge stehen zur Verfügung, um den Projektor mit anderen Geräten, die über
einen DMX-Controller gesteuert werden, zu verketten.
4. ETHERNET IN/OUT: dient zum Anschluss des Projektors an ein Ethernet-Netzwerk, Art-Net / sACN-
Protokoll wird unterstützt.
5. DISPLAY & TASTEN: alphanumerisches OLED-Display und Berührungstasten zur Auswahl
verschiedener Optionen des Einrichtungsmenüs:
•
MENU-Taste: Zum Durchblättern der verschiedenen Menüoptionen oder zum Verlassen einer
Menüoption. Wenn das Setup-Menü gesperrt ist: Drücken Sie die Taste etwa 2 Sekunden lang, um
es zu entsperren und zu öffnen.
•
▼-Taste: wird verwendet, um zum nächsten Menüpunkt zu gehen oder einen Parameterwert zu
verringern.
•
▲-Taste: dient dazu, zum vorherigen Menüpunkt zu gelangen oder einen Parameterwert zu
erhöhen.
•
ENTER-Taste: dient zur Auswahl einer Menüoption oder zur Bestätigung einer Einstellung.
Hinweis: Abkürzung zum Umdrehen der Anzeige → drücken Sie die Tasten ▲+▼ zusammen.
6. BELÜFTUNGSÖFFNUNGEN + KÜHLGEBLÄSE: Es ist sehr wichtig, dass die temperaturgesteuerten
Gebläse- und Lüftungsöffnungen immer frei bleiben, um eine optimale Kühlung zu gewährleisten!
7. HÄNGEBÜGEL: mit einem Drehknopf, um das Gerät in der gewünschten Neigungsposition zu befestigen.
Sie können das Loch in der Mitte der Halterung verwenden, um einen Haken oder eine Traversenklemme
zu befestigen. Es gibt 6 Befestigungslöcher, so dass Sie die
Position der Halterungen bei Bedarf anpassen können.
8. OMEGA
BRACKET
standardmäßigen Aufhängebügel befestigt werden, so dass
Sie
leicht
zwei
(Bestellnummer: B02677) anbringen können. Es gibt 6
Befestigungslöcher, so dass Sie die Position der Omega-Basen anpassen können, wenn nötig.
BRITEQ
®
®
Verlängerungskabel an.
®
TRUE1) als auch symmetrisches Signal (XLR 3pin) in einem Kabel enthalten.
BASE:
kann
optionale
"Omega-Bügel
®
kompatiblen Steckern. Schließen Sie hier das mitgelieferte
anstelle
der
klein"
3/23
BENUTZERHANDBUCH
®
+ DMX XLR-
BTX-LIGHTSTRIKE
