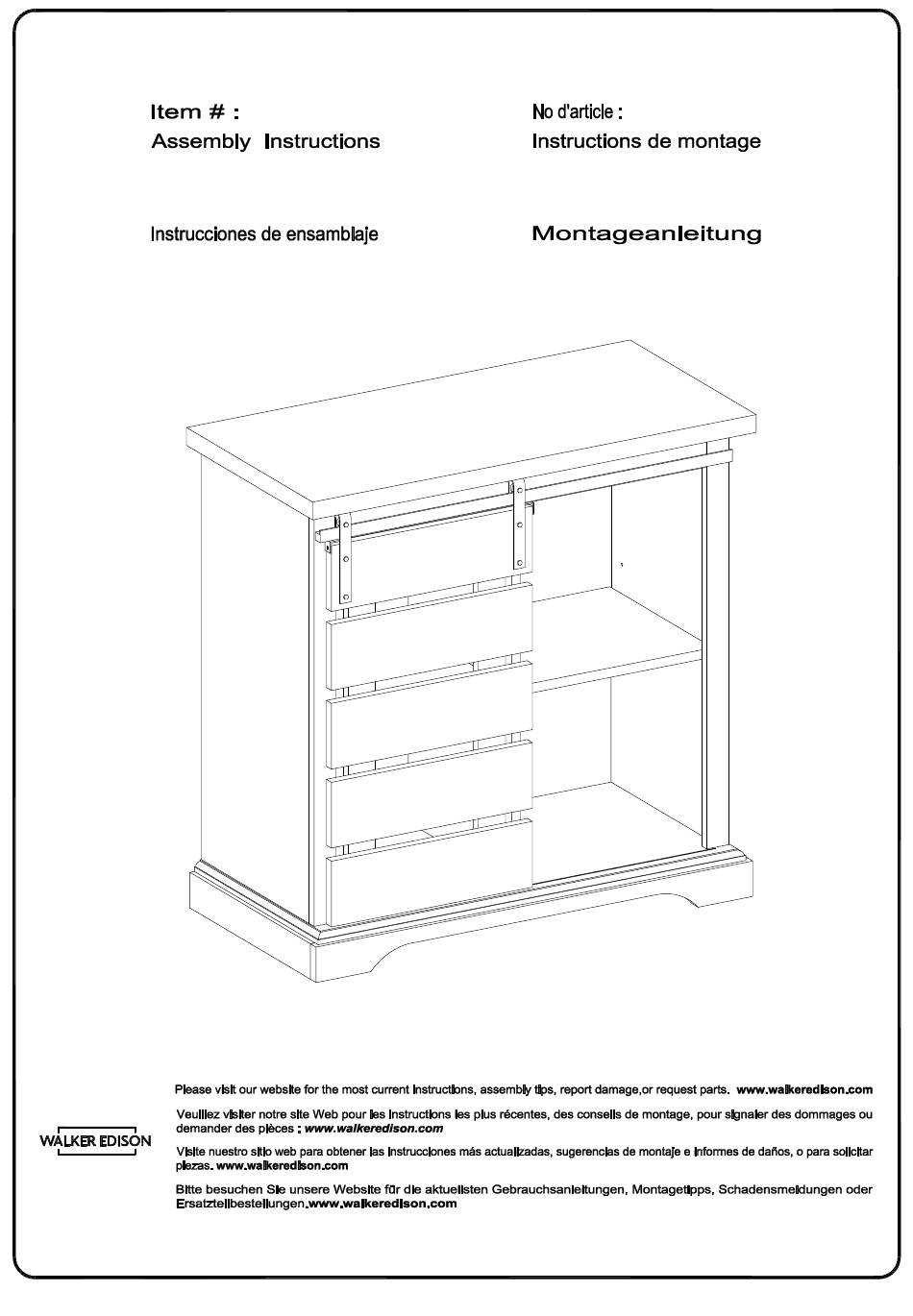

  • Seite 1 AF32ALSD AF32ALSD Ítem N.°: Artikel# : AF32ALSD AF32ALSD Revised 01/06/2021 (C) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 5: Allgemeine Montagerichtlinien

    Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 6: Lista De Piezas

    Lista de piezas © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 7 L-förmige Halterung 14 pcs Ø6x12mm Bolt Boulon Perno Bolzen 6 pcs Ø6x50mm Screw Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel(Sechskantschlüssel) 7 pcs Connector Connecteur Verbinder Conector © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 8 Plastic wedges Cale en plastique Cuña de plástico Kunststoffkeil 4 pcs Ø6x12mm Bolt Boulon Perno Bolzen Plastic strap Sangle en plastique Correa plástica Kunststoffband Ø4x25mm Screw Tornillo Schraube © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 9: Liste Des Pièces

    Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 10 Asegure el perno de leva (B) en las piezas (1, 6, 7) con un destornillador Phillips según el diagrama. (DE) Die Nockenschraube (B) mit einem Kreuzschlitzschraubendreher gemäß Abbildung in den Teilen (1,6,7) befestigen. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Seite 11 Inserte la clavija de madera (A) en las partes (3, 4, 5, 8) según el diagrama. (DE) Setzen Sie den Holzdübel (A) gemäß Abbildung in die Teile (3,4,5,8) ein. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Seite 12 Philips como se muestra en el diagrama. (DE) Befestigen Sie mit der Nockenverriegelung (C) Teil (5) an Teil (7), Teil (3) an Teil (6) mit einem Kreuzschlitzschraubendreher gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Seite 13 Philips como se muestra en el diagrama. (DE) Befestigen Sie mit der Nockenverriegelung (C) Teil (8) mit einem Kreuzschlitzschraubendreher gemäß Abbildung an den Teilen (3,6,5,7). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Seite 14 Utilice el tornillo (G) para fijar la pieza (2) a las piezas (3, 4, 5) con la llave hexagonal (H) como se indica en el diagrama. (DE) Befestigen Sie Teil (2) mit der Schraube (G) mit dem Inbusschlüssel (H) gemäß Abbildung an den Teilen (3,4,5). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Seite 15 Put part (10) as per diagram. (FR) Placez la pièce (10) selon le schéma. (ESP) Coloque la pieza (10) según el diagrama. (DE) Teil (10) gemäß Diagramm einsetzen. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Seite 16 Usando el seguro de leva (C) asegure la parte (1) en las partes (3, 4, 5) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie Teil (1) mit dem Nockenschloss (C) mit einem Kreuzschlitzschraubendreher gemäß Abbildung in Teilen (3,4,5). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Seite 17 (DE) Befestigen Sie mit der Schraube (F) den Kunststoffkeil (J) mit dem Inbusschlüssel (H) gemäß Abbildung an den Teilen (9, 13, 14). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Seite 18 (H) como se muestra en el diagrama. (DE) Befestigen Sie mit der Schraube (F) den Kunststoffkeil (J) an Teil (13) an Teil (9) mit dem Inbusschlüssel (H) gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Seite 19 (H) como se muestra en el diagrama. (DE) Befestigen Sie mit der Schraube (F) den Kunststoffkeil (J) an Teil (14) an Teil (9) mit dem Inbusschlüssel (H) gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Seite 20 (H) según el diagrama. (DE) Befestigen Sie mit der Schraube (F) den Kunststoffkeil (J) an den Teilen (9, 13, 14) mit dem Inbusschlüssel (H) gemäß Abbildung an Teil (2). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Seite 21 Usando el tornillo (R) asegure las cuñas de plástico (S) a la pieza (10) con un destornillador Phillips como se muestra en el diagrama. (DE) Befestigen Sie den Kunststoffkeil (S) mit der Schraube (R) am Teil (10) mit einem Kreuzschlitzschraubendreher gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Seite 22 Placer l'autocollant (D) couvrir les trous selon le schéma. (ESP) Coloque la pegatina (D) para cubrir los orificios según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf den Löchern gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Seite 23 Setzen Sie den Regalstützstift (K) gemäß Abbildung in die Teile (3,4,5) ein. Stellen Sie sicher, dass Sie die vier Haltestifte (K) in der gleichen Höhe platzieren. Das Regal ist also nicht betitelt. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Seite 24 (DE) Setzen Sie das Teil (11) gemäß Abbildung in die Einheit ein. Kippen Sie das verstellbare Regal (11) und legen Sie es auf die Regalstifte. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Seite 25 Phillips según diagrama. (DE) Befestigen Sie die Riemenscheibe (N) mit der Schraube (T) und schrauben Sie (L) die Türführung (M) an Teil (12) mit Kreuzschlitzschraubendreher gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Seite 26 Placez le guide de porte (M) sur la porte dans la rainure. (ESP) Coloque la guía de la puerta (M) en la puerta en la ranura. (DE) Setzen Sie die Türführung (M) auf die Tür in die Nut. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Seite 27 Cuelgue la polea (N) a la pieza (8), luego presione hacia abajo para sujetar la puerta. (DE) Hängen Sie die Riemenscheibe (N) an Teil (8) und drücken Sie sie nach unten, um die Tür zu halten. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Seite 28 Con el tornillo (L), fije el soporte en forma de L (E) a la pieza (12) con un destornillador Phillips según el diagrama. (DE) Befestigen Sie mit der Schraube (L) die L-förmige Halterung (E) mit einem Kreuzschlitzschraubendreher gemäß Abbildung an Teil (12). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Seite 29 Insert Nut(W) into wall. (FR) Insérez l'écrou (W) dans le mur. (ESP) Inserte la tuerca (W) en la pared. (DE) Setzen Sie die Mutter (W) in die Wand ein. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Seite 30 Con el tornillo (L), fije la correa de plástico (U) a la pieza (1) con un destornillador Phillips según el diagrama. (DE) Befestigen Sie mit der Schraube (L) das Kunststoffband (U) mit einem Kreuzschlitzschraubendreher gemäß Abbildung an Teil (1). © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Seite 31 Phillips como se muestra en el diagrama. (DE) Befestigen Sie mit der Schraube (V) das Kunststoffband (U) an der Mutter (W) an der Wand mit einem Kreuzschlitzschraubendreher gemäß Abbildung. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Seite 32 Step 23 Final Assembly © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
