Inhaltszusammenfassung für Walker Edison AF30ADD
Seite 1

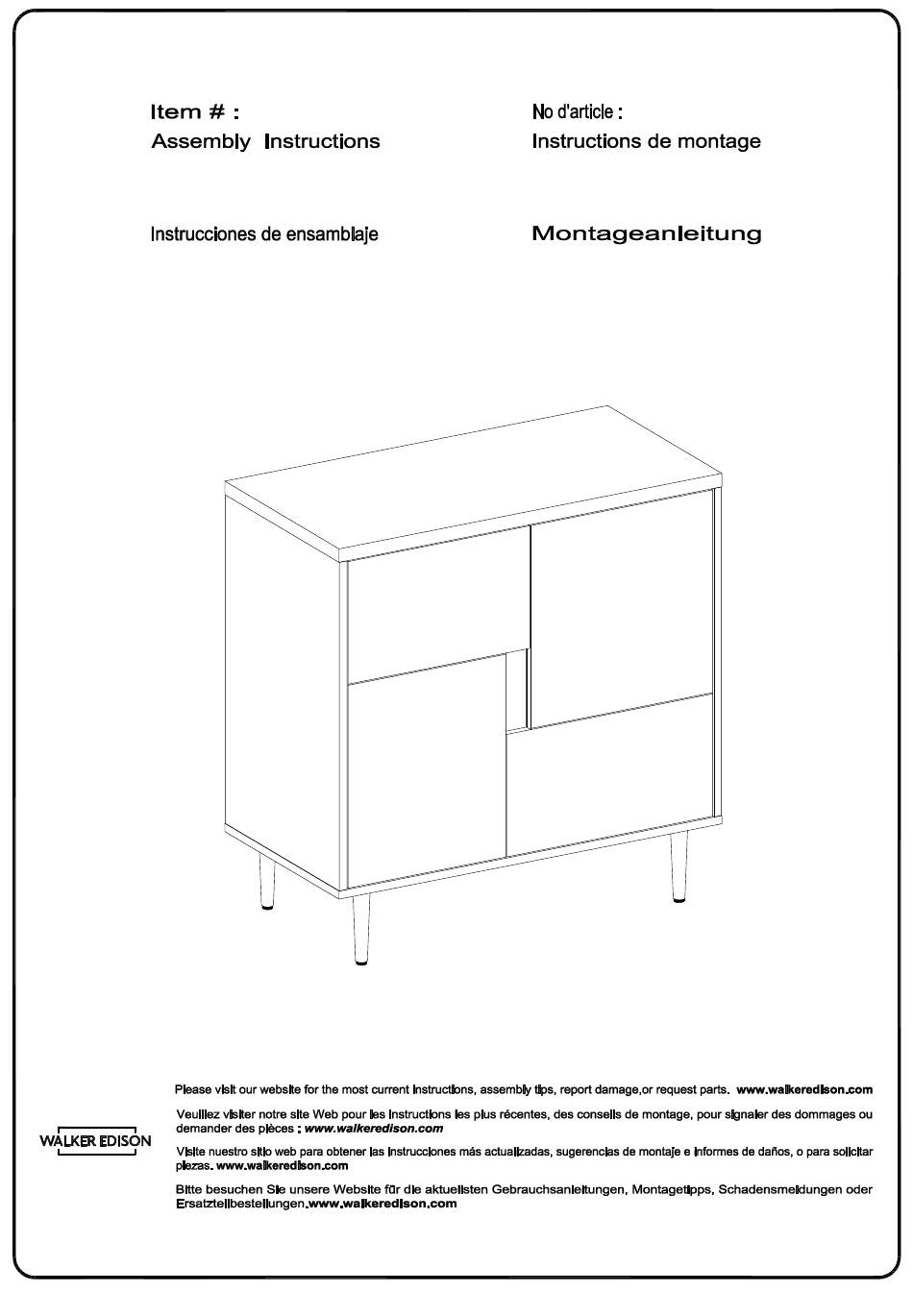

AF30ADD AF30ADD Ítem N.°: Artikel# : AF30ADD AF30ADD Revised 17/12/2021 (R) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
(ESP) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6
Lista de piezas © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
24 pcs Ø4x14mm Screw Tornillo Schraube Ø6x50mm Bolt Boulon Perno Bolzen Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel 16 pcs Ø6x12mm Bolt Boulon Perno Bolzen Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 8
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
(ESP) Inserte la clavija de madera (A) en las partes (3,4,5,6,7) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (3,4,5,6,7) gemäß der Abbildung ein. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Asegure el perno de leva (B) en las partes (1,3,4,5) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) an die Teile (1,3,4,5) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Use el perno (G) para unir la parte (5) en la parte (6) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (5) in das Teil (6)mit dem Bolzen(G) durch den Inbusschlüssel (H) gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
(DE) Befestigen Sie das Teil (7) an das Teil (5) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (3,4) an das Teil (5) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Fixez la pièce (8) au pièces (3,4), comme indiqué sur le schéma. (ESP) Ponga la parte (8) en las partes (3,4) según el diagrama. (DE) Setzen Sie das Teil (8) in die Teile (3,4) gemäß der Abbildung ein. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) an die Teile (3,4,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Fixez la pièce (9) aux pièces (3,4), comme indiqué sur le schéma. (ESP) Ponga la parte (9) en las partes (3,4) según el diagrama. (DE) Setzen Sie das Teil (9) in die Teile (3,4) gemäß der Abbildung ein. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Use el perno (G) para fijar la parte (2) a la parte (3,4,7) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile(3,4,7) mit dem Bolzen(G) durch den Sechskantschlüssel (H) gemäß der Abbildung . © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Use el perno(J) para fijar las partes (12) a las partes (2) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (12) an das Teil (2) mit dem Bolzen (J) durch den Sechskantschlüssel (H) gemäß der Abbildung . © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Apposez l'autocollant (D) sur les trous comme indiqué sur le schéma. (ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Use el tornillo (L) para fijar la cuña de plástico (K)a las partes(8,9), con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (K) an die Teile(8,9) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Scharnier (E) in die Teile (10,11) mit der Schraube (F) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Scharnier (E) in die Teile (4,11) mit der Schraube (F) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Scharnier (E) in die Teile (3,10) mit der Schraube (F) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Step 16 Final Assembly © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
