a 5 / ‫شكل‬
b 5 / ‫شكل‬
c 5 / ‫شكل‬

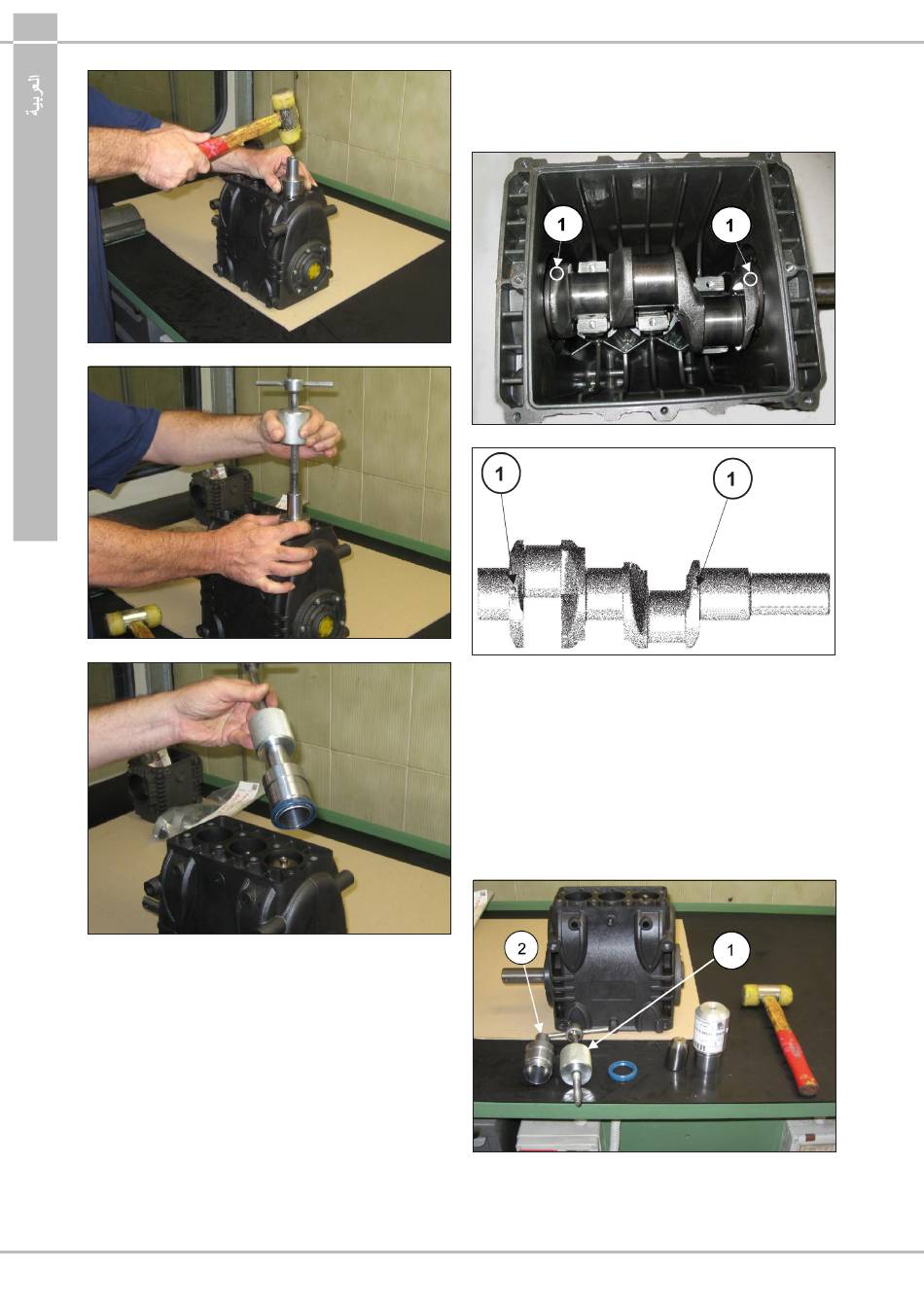

‫عند فك مجموعة قضيب أو ذراع التوصيل، تحقق من حالة استهالك عواميد دليل‬
‫)، وإذا دعت الضرورة، استبدل بنزع برغيين‬d/5 ‫، الشكل‬ ‫المكبس( الوضع‬
.)d/5 ‫، الشكل‬ ‫ (الوضع‬M6 ‫التثبيت‬
‫إدفع مسارات توجيه المكابس إلى األمام باستخدام قضبان الربط والكبس‬
‫وذلك لتسهيل إخراج عمود نقل الحركة في المضخة . يمكن على عمود‬
4 ‫نقل الحركة رؤية عالمتين استرشاديتين (يشار إليهما ب 1 في الشكل‬
‫)، وهاتين العالمتين يجب أن يكون إتجاههما ناحية عامل‬a/4 ‫والشكل‬
.‫التشغيل بحيث يكون من السهل القيام باستخراجهم‬
4 ‫شكل‬
a 4 / ‫شكل‬
‫اكمل عملية تفكيك مجموعات قضيب الربط والكبس وذلك باستخراجها من‬
.‫غطاء حماية المضخة مع إزالة دبابيس مسارات توجيه المكبس‬
‫فك حلقات حجز وتثبيت عمود نقل الحركة في المضخة باستخدام األدوات‬
‫فك حلقات حجز وتثبيت مسارات توجيه المكبس عن طريق اتباع اإلجراءات‬
‫والكماشة كود‬  ‫استخدم أداة االستخراج كود 00491062 (الشكل 5، الوضع‬
‫). أدخل الكماشة حتى تصل إلى س د ّادة حلقة‬ ‫00930572 (الشكل 5، الوضع‬
‫)، قم بعد ذلك بلف آداة االستخراج‬a/5 ‫الحجز والتثبيت بمساعدة مطرقة (الشكل‬
‫) حتى تتمكن من‬b/5 ‫على الكماشة ثم اعمل على كتلة طرف أداة االستخراج (الشكل‬
5 ‫شكل‬
3
‫استخرج عمود نقل الحركة في المضخة‬
.‫المعهودة‬
:‫التالية‬
.)c/5 ‫إخراج الحلقة المراد استبدالها (الشكل‬
-
-
-
-
-
