Configuration
Terminaison fin de ligne (EOL)
Lorsque plusieurs appareils, tels que des
capteurs ou des modules de stores ou de
lumière, sont installés avec un WTC, seule
la terminaison EOL du dernier appareil
est définie sur ON (Activée). Toutes les
autres terminaisons EOL des autres
appareils doivent être définies sur OFF
(Désactivées).

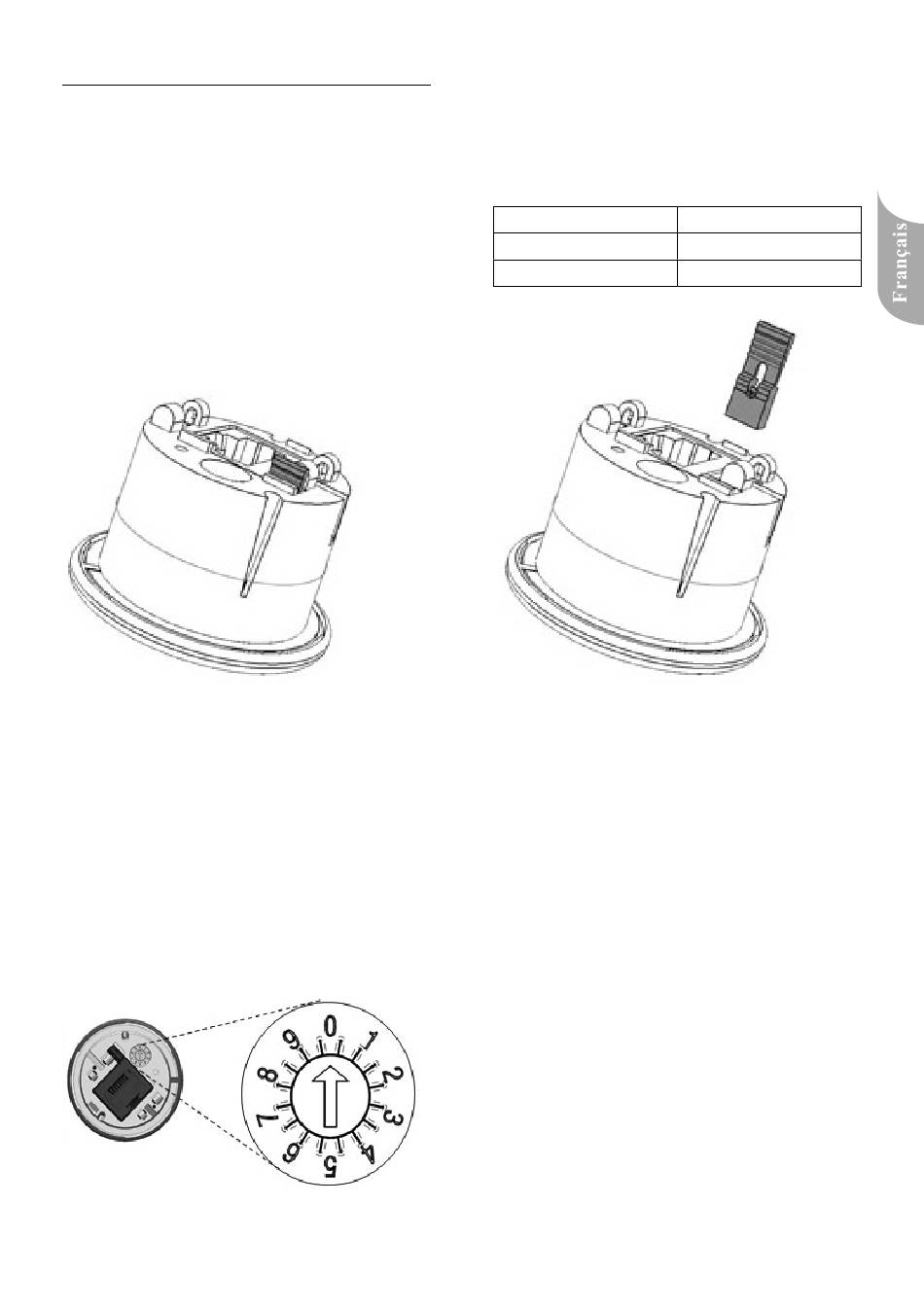

Figure 4 : terminaison EOL ON (Activée)
Adressage de l'appareil
Cette adresse est définie par défaut sur « 0 ».
Ne modifiez pas le Subnet ID (adresse
de sous-réseau (ID)).
L'adresse de sous-réseau (ID) doit
rester « 0 » car WTC-ISP/-ISPL est le seul
capteur pouvant être connecté au WTC.
Figure 6 : Sélecteur rotatif – position par défaut
de l'adresse de sous-réseau (ID)
La terminaison EOL est définie avec le
cavalier EOL.
Cavalier EOL
+
-
Figure 5 : terminaison EOL OFF (Désactivée)
Terminaison EOL
ON
OFF
