Instructions de montage
Recommandations générales
Le capteur ne doit pas être installé
■
près d'une source de chaleur.
Le capteur ne doit pas être installé
■
près d'une grille de refoulement d'air.
Le capteur ne doit pas être installé
■
dans un endroit où il peut être
directement exposé au soleil.
Installez le capteur dans une zone
■
permettant une ventilation correcte de
l'appareil. Rien ne doit empêcher la
circulation d'air au niveau du capteur .
Installation en faux plafond
Le multi-capteur à distance peut être
monté directement dans un faux-plafond
(Ø 32 mm).

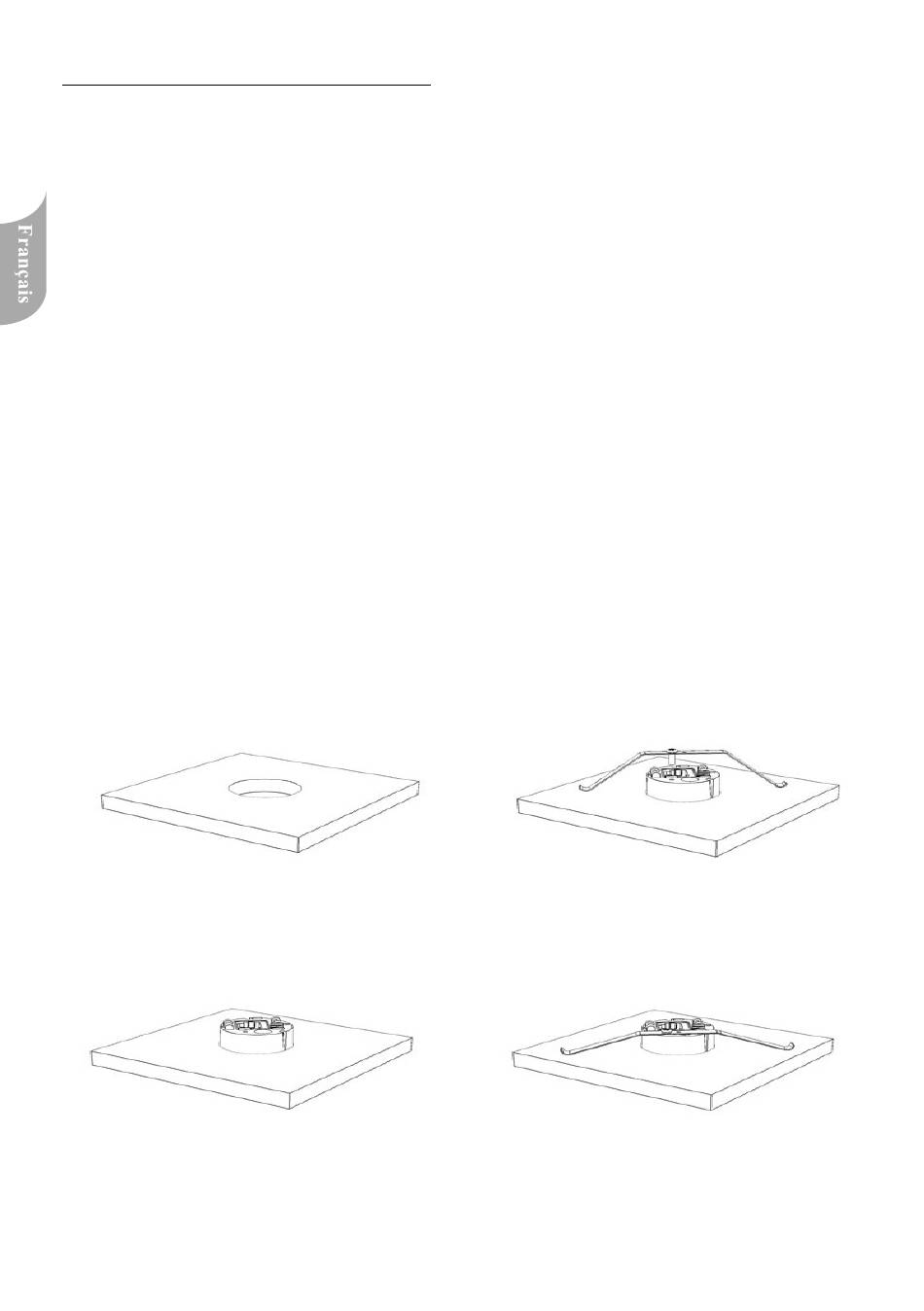

Pour installer le multi-capteur
à infrarouge
1. Percez un trou dans le faux-plafond
(Ø 32 mm).
2. Placez le multi-capteur du récepteur à
infrarouge dans le trou.
8
Câblage des communications de
sous-réseau
Le multi-capteur à distance à
■
infrarouge peut être librement
combiné dans une configuration en
chaîne (un adaptateur de sous-réseau
est requis pour établir une connexion
en guirlande de type « pass-through »).
La longueur du câble entre chaque
■
appareil du sous-réseau (régulateur
WTC / modules d'extension stores/
lumière /accessoires RJ-45) ne doit pas
dépasser 30 m.
La longueur max. totale du bus de
■
sous-réseau est 180 m.
Notez que la terminaison EOL
doit être configurée avant l'installation.
3. Vissez le ressort arrière sur le multi-
capteur à distance à infrarouge.
4. Le capteur est à présent fixé dans le
faux-plafond.
