Allgemeiner Überblick
2–2 CS 2100 SYSTEMÜBERBLICK
Allgemeiner Überblick
Das CS 2100 System setzt sich aus den folgenden Funktionskomponenten zusammen
•
einem Hochfrequenz-Röntgengenerator, bestehend aus:
•
Transformator und zugehöriger Elektronik, Röntgenröhre in Ölbad
•
Gerät zur Begrenzung des Röntgenstrahls mit den folgenden Eigenschaften:
- Strahlungsdurchmesser von 6 cm
- Abstand zwischen Fokuspunkt der Röntgenröhre und Haut von 20 cm
•
Winkelskala und Griff zur leichteren Positionierung
•
einer Wandkonsole, die Folgendes enthält:
•
Stromversorgungsplatine
•
EIN-/AUS-Schalter mit eingebauter LED
•
einem Timer, der:
•
zur Auswahl der Belichtungszeit und Anzeige der Parameter dient (Belichtungszeit,
emittierte Dosis).
•
bei jeder Aktivierung des Systems einen Selbsttest des Mikroprozessors durchführt.
•
bei falscher Bedienung Alarme anzeigt.
•
über zwei Belichtungszeitmodi verfügt. Der Digitalmodus ermöglicht die kürzesten, für
Digitalsensoren erforderlichen Belichtungszeiten.
•
einem Verlängerungsarm und ein Scherenarm, die zur Gewährleistung der Stabilität mit
Federn ausgestattet sind.
Die folgende Abbildung stellt Verlängerungs- und Scherenarm dar.

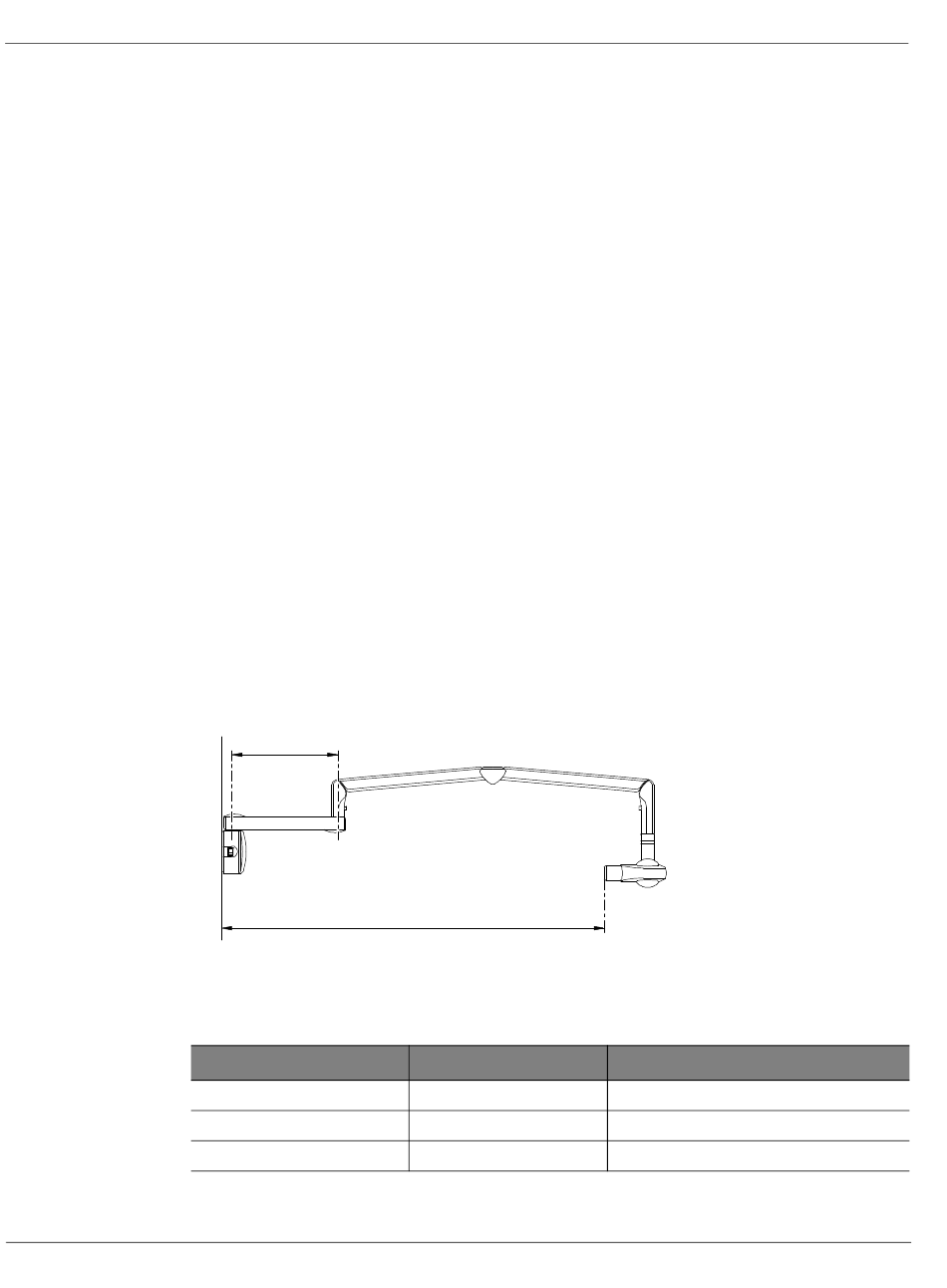

Abbildung 2–1 CS 2100 - Seitenansicht
R
Tabelle 2– 1 Verlängerungsarme
Verlängerung
Kurz
Standard
Lang
A
R
47,0 cm
64,8 cm
82,5 cm
Reichweite A
170,0 cm
188,0 cm
205,0 cm
