11 FUNKTIONSERDUNG
11.1 FUNKTIONSERDUNG
Während des Normalbetriebs gleicht der CS Wechselrichter
die Gleichstromspannung an seinen Anschlussklemmen um
das Erdungspotential herum aus. Dies bedeutet, dass die
negative DC-Anschlussklemme in Bezug auf den Schutzleit-
er auf einem negativen Potential betrieben wird. Das Gleiche
gilt umgekehrt für die positive DC-Anschlussklemme.
Bestimmte PV-Modultypen können diesem ausbalancierten
Betrieb nicht standhalten und erleiden möglicherweise eine
beschleunigte Funktionsminderung, wenn die Anordnung
erdfrei bleibt. In einem solchen Fall muss eine der DC-
Anschlussklemmen der PV-Anordnung geerdet werden. Dies
nennt man Funktionserdung. Weitere Informationen erhalten
Sie unter www.mastervoltsolar.com.
Der SunMaster CS Wechselrichter kann nur dann
mit einer Funktionserdung betrieben werden,
wenn ein Trenntransformator eingesetzt wird.
Die Schutzerdung ist nicht mit der Funktionser
dung gleichzusetzen. Die mechanische
Struktur der PV-Anordnung sollte immer geerdet
sein. Dies gilt auch für die Wechselstromseite des
CS Wechselrichters (siehe Abschnitt 5.4)
11.2 INSTALLATIONSANFORDERUNGEN
Der CS Wechselrichter kann den Betrieb mit Funktionser-
dung unterstützen, wenn die folgenden Bedingungen erfüllt
werden:
• Es wird ein geeigneter Trenntransformator wie der CS-IT20
installiert.
• Die zweite Nullleiter-Anschlussklemme des Trenntrans-
formators ist NICHT geerdet.
• Beide Gleichstromeingänge sind parallel geschaltet.
• Die Erdungsanschlussklemmen des Wechselrichters sind
immer geerdet.
Es kann entweder die positive oder die negative DC-
Anschlussklemme geerdet werden. Ein VEREINFACHTES
Installationsdiagramm sehen Sie in Abbildung 11-2.
11.3 EINSTELLUNGEN DES WECHSELRICHTERS
Wenn die Installation vollständig ist, kann der Wechselrichter
gemäß dem in Abschnitt 5.6 beschriebenen Verfahren in
Betrieb genommen werden. Nach der ersten Inbetriebset-
zung und den ersten Konfi gurationsschritten berichtet der
Wechselrichter über einen Isolationsfehler an den DC-Ab-
schlussklemmen. Der Wechselrichter schaltet sich nicht ein.
1. Gehen Sie auf dem Display des CS Wechselrichters zur
Konfi gurationsseite.
2. Geben Sie den Techniker-Code ein.
3. Gehen Sie in das Menü Netzschnittstelle und wählen Sie
Optionen aus.
4. In dem Options-Menü sehen Sie die Einstellungen der
Isolationserkennung. In Abschnitt 8.9.2.3 erhalten Sie hierzu
nähere Angaben.
DE / SunMaster CS7TL RP / CS10TL RP / CS12TL RP

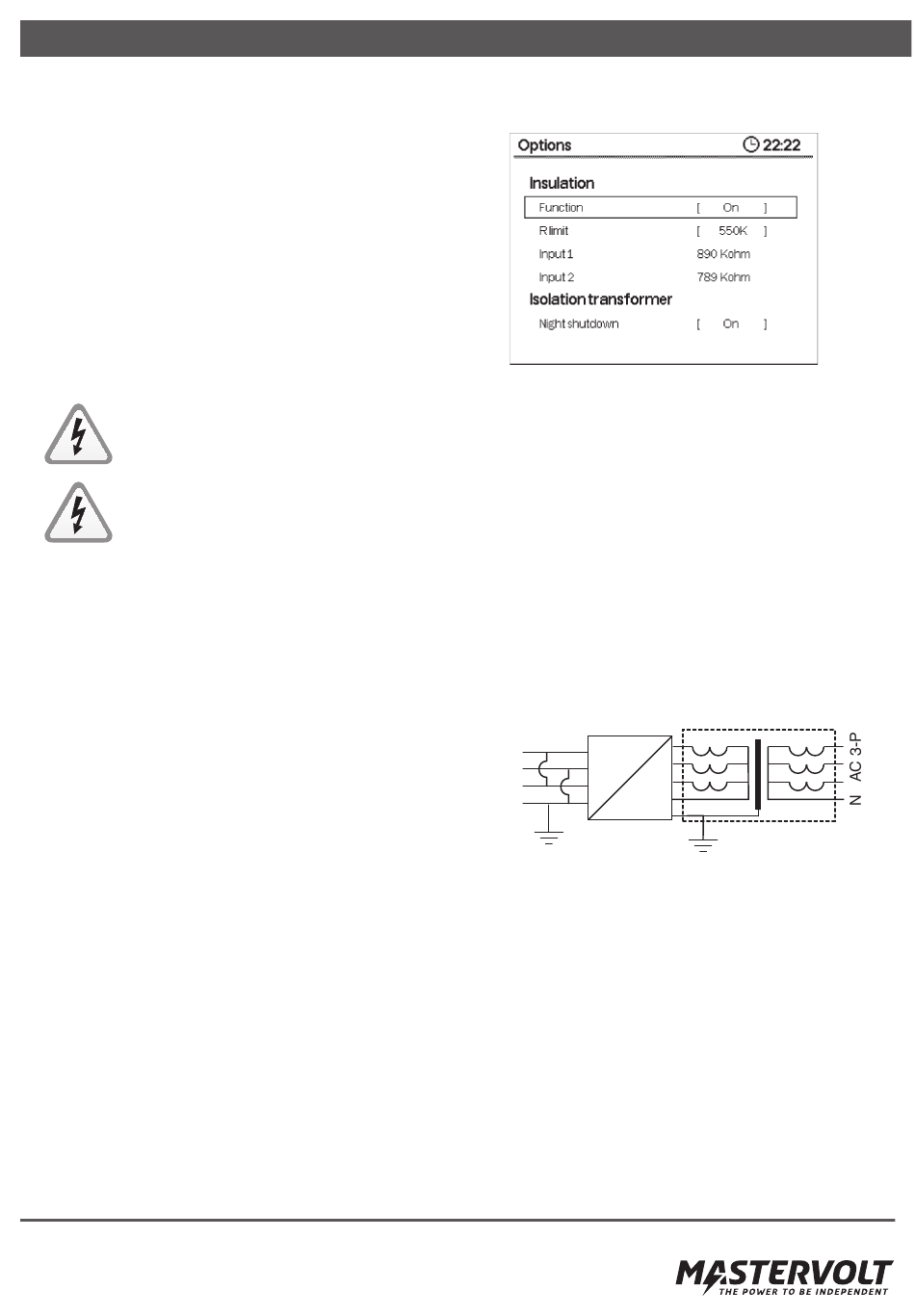

Abbildung 11-1: Isolationserkennung
5. Stellen Sie den Funktions-Parameter auf "Pos GND" oder
"Neg GND", je nachdem, welche DC-Anschlussklemme
geerdet wurde. Drücken Sie zur Bestätigung die OK-Taste.
6. Passen Sie den Rlimit-Wert der niedrigsten Einstellung an.
Drücken Sie zur Bestätigung die OK-Taste.
Die Einstellungen sind jetzt in dem Wechselrichter-Speicher
gespeichert. Sie können mit der BACK-Taste zum Home-
Bildschirm zurückkehren.
Der Wechselrichter wird jetzt in Betrieb gesetzt.
Bei jeder Inbetriebsetzung überprüft der Wechselrichter ab
jetzt die Unversehrtheit der Funktionserdung.
Wenn die Erdung fehlgeschlagen ist und der Isolationswider-
stand der PV-Anordnung höher als der Schwellenwert Rlimit
ist, erstellt der Wechselrichter eine Fehlermitteilung und
bleibt im Standby-Modus.
DC
+
DC
-
+
-
PE
CS 30 TL
Abbildung 11-2:
Schutzleiter am DC-Eingang des Trenntransformators
11.4 MEHRERE CS WECHSELRICHTER AN EINEM EINZIGEN
TRANSFORMATOR
Wenn mehr als ein Wechselrichter an einen Transformator
angeschlossen ist, können die Masse-Anschlüsse dafür sor-
gen, dass der Isolationsnachweis ausgelöst wird. Es ist nicht
empfehlenswert, mehrere CS Wechselrichter an einen ein-
zigen Transformator anzuschließen, denn hierdurch können
Masseschleifen auftreten und den Fehlerstrom-Schutzschal-
ter des Wechselrichters auslösen. Bei Installationen mit
mehreren CS Wechselrichtern, die eine Funktionserdung
benötigen, ist es am sinnvollsten, für jeden Wechselrichter
einen separaten Transformator einzusetzen. Alternativ dazu
kann ein Transformator mit mehreren getrennten Wicklungen
verwendet werden.
