120 |
DE / SunMaster CS7TL RP / CS10TL RP / CS12TL RP
10.4 ERKLÄRUNG DER BLINDLEISTUNG
Ein immer größerer Anteil des Stroms, der aus PV-Installationen
kommt, hat den Zweck, der Forderung, das Versorgungsnetz
stabil zu halten, nachzukommen. Die Blindleistung ist eine
Wechselrichterfunktion, die dazu beiträgt, das Versorgungsnetz
zu stabilisieren. Sie ermöglicht die Anpassung des Leistungs-
faktors zur Verringerung der Ausgangsleistung, wenn die
Versorgung größer als die Nachfrage ist.
SunMaster CS Wechselrichter können Blindleistung gemäß
den Vorschriften der VDE-AR-N 4105 in Deutschland erzeugen,
die am 1. September 2011 in Kraft treten. Diese Vorschriften
legen die folgenden Anforderungen an die Blindleistung fest:
Installation Größe Installation Größe
<3,68 kVA
3,68 - 13,8 kVA
> 13,8 kVA 13,8 kVA
Ein Leistungsfaktor von 0,9 bedeutet, dass die wieder zurück-
gegebene Leistung um 10 % verringert wird. Mit anderen
Worten: es gibt 90% Wirkleistung (genutzt) und 10% Blindle-
istung (nicht genutzt). In diesem Fall speist ein Wechselrichter
von 30 kVA 27 kW zurück in das Netz.
Die Steuerung der Blindleistung kann den lokalen Anforderun-
gen angepasst werden. Zur Berechnung der Auswirkung der
Blindleistung auf die Größe der Installation laden Sie bitte den
Systemkalkulator SysCalc von Mastervolt herunter, der kos-
tenlos unter www.mastervoltsolar.com erhältlich ist. SysCalc
berücksichtigt die Auswirkungen der Blindleistung auf Ka-
belverluste. Wechselrichter von Mastervolt wählen die Stand-
ardeinstellungen für die Blindleistung aus, wenn sie auf die
deutschen Ländereinstellungen eingestellt sind. Sehen Sie sich
Kapitel 8 hinsichtlich der Änderung dieser Einstellungen an.

10.5 MANAGEMENT DER BLINDLEISTUNG

In einigen Installationen wird die Blindleistung zur Unterstüt-
zung der lokalen Netzqualität benötigt. Für jedes Installa-
tionsland wird eine Standardkonfi guration programmiert, die
mit den geltenden nationalen Netzcodes übereinstimmt. In
einigen Fällen muss der lokale Netzbetreiber (DNO) mögli-
cherweise die Wechselrichtereinstellungen anpassen.
Der SunMaster CS unterstützt vier verschiedene
Kontrollgesetze, von denen eines ausgewählt Kontrollgesetze, von denen eines ausgewählt
werden kann. werden kann.
Wenn der Wechselrichter mit einer Ausgangsleistung von
weniger als 20 % seiner Nennleistung betrieben wird, kann
die abgegebene Blindleistung von den bereitgestellten
Einstellungen abweichen. Das ist für den CS Wechselrichter
ein normales Verhalten. Der Wechselrichter kann so einger-
ichtet werden, dass er die Blindleistung auf vier ver-
schiedene Weisen verringert:
1. Leistungsfaktor - P
2. Q - U
3. Konstanter Leistungsfaktor
4. Konstante Q
Leistungsfaktor Leistungsfaktor
1,00
0,95
0,90 0,90
10.5.1 Leistungsabhängige Kontrolle des Leistungsfaktors
Bei diesem Kontrollgesetz (Leistungsfaktor - P Kontrolle)
wird der Phasenwinkel zwischen Spannung und Strom als
eine Funktion der Ausgangsleistung des Wechselrichters
festgelegt. Hierbei handelt es sich um den Standard-
Regelkreis für den Betrieb in Deutschland. Abbildung 10-8
zeigt ein Beispiel, in dem die verfügbaren Parameter auf-
geführt werden.

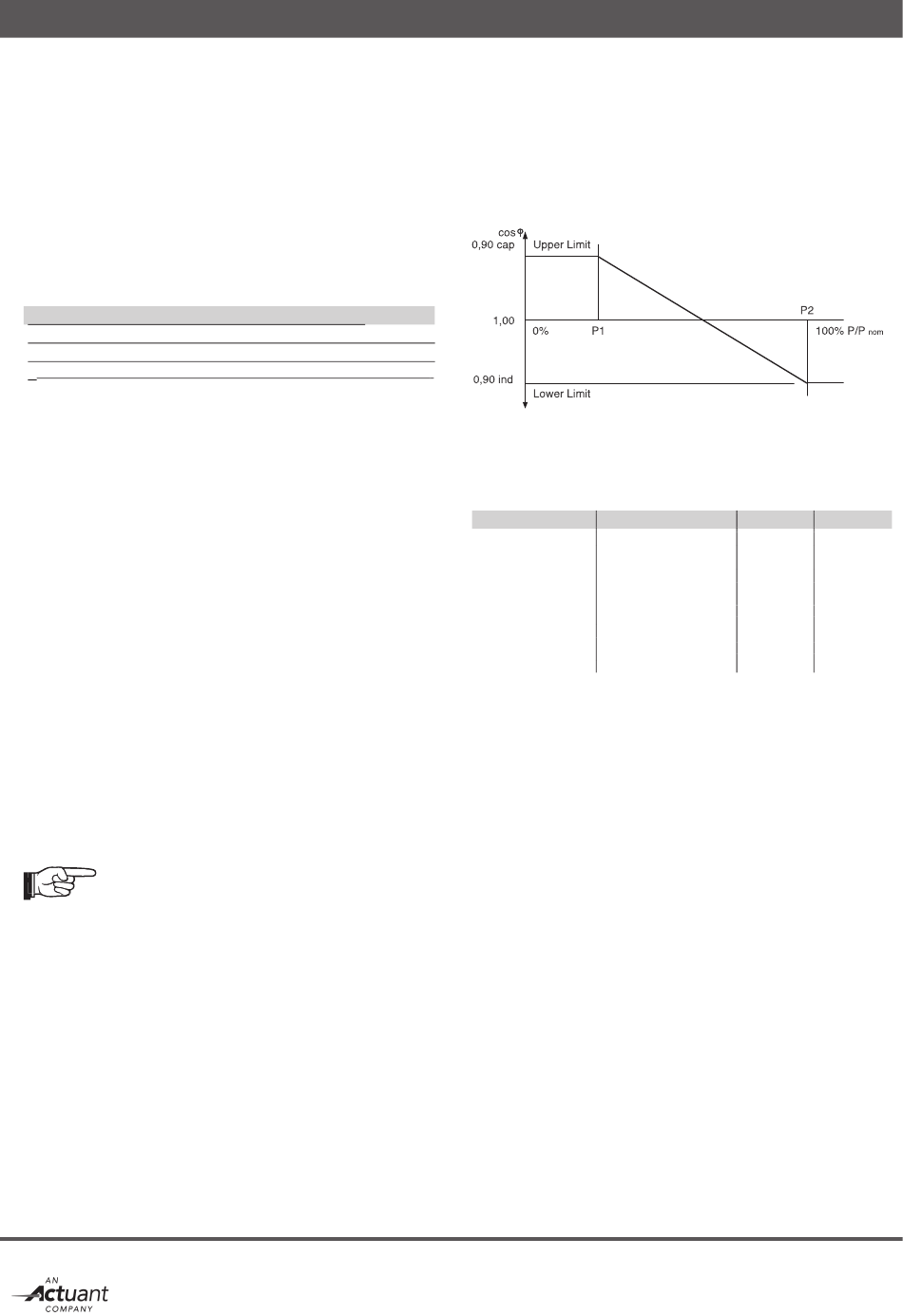

Abbildung 10-8: Leistungsfaktor - P Kontrolle
Der Benutzer (Techniker) kann 4 unabhängige Einstellwerte
bereitstellen:
Name Bereich
Leistungsfaktor P1 Leistungsfaktor P1 0,90 ind ->0,90 kap* 0,01 0,90 ind ->0,90 kap* 0,01 0,90 ind ->0,90 kap* 0,01
(Obergrenze)
Leistungsfaktor 2 0,90 ind ->0,90 kap* 0,01 0,90 ind ->0,90 kap* 0,01 0,90 ind ->0,90 kap* 0,01
(Untergrenze)
Leistungs- 0% -> 100% 0% -> 100% 0% -> 100%
Einstellwert 1 (P1) (P1) P/Pnom P/Pnom
Leistungs- 0% -> 100% 0% -> 100% 0% -> 100%
Einstellwert 2 (P2) (P2) P/Pnom P/Pnom
kap = Kapazitiver Generator (d.h. übersteuerter Generator,
Strom liegt hinter der Spannung)
ind = Induktiver Generator (d.h. untersteuerter Generator, Strom
liegt vor der Spannung)
P2 kann nicht auf einen Wert eingestellt werden, der P1
entspricht oder darunter liegt (P1 < P2);
Die Obergrenze kann nicht auf einen Wert eingestellt werden,
der unter der Untergrenze liegt.
Aufl Aufl ösung Standard ösung Standard
1,00 1,00 1,00
0,95 ind 0,95 ind 0,95 ind
1% 1% 1% 50% 50% 50%
1% 1% 1% 100% 100% 100%
