BEFESTIGUNG DER HALTERUNG UND DER ANTENNE

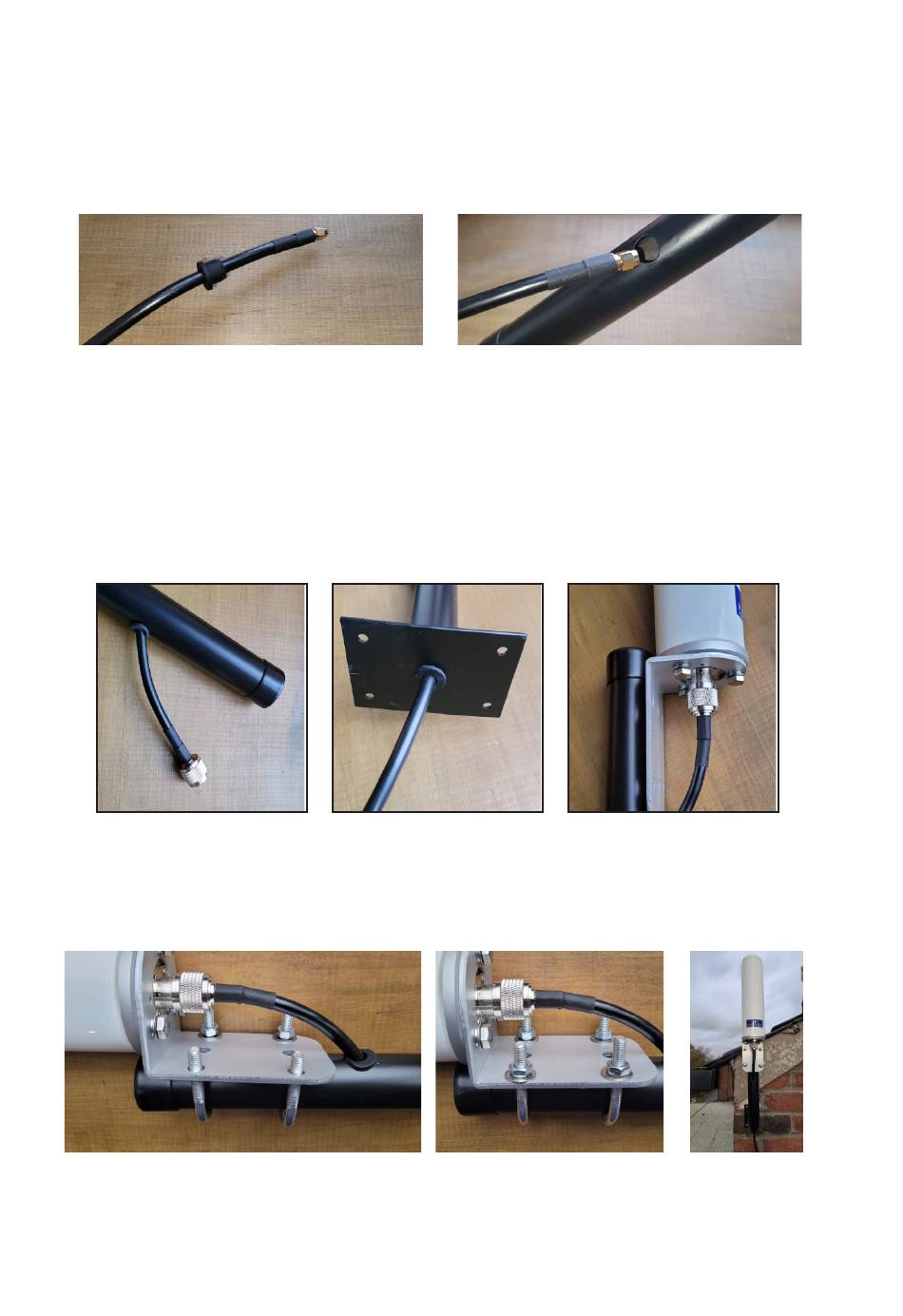

Nachdem alle Löcher gebohrt sind, kann die Halterung an der Wand
befestigt werden. Fädeln Sie vorher das SMA-Kabel durch die Stange,
indem Sie die Tüllen aus der Halterung entfernen und eine auf das Kabel
fädeln.
Ziehen Sie das Kabel nach dem Einfädeln durch die Stange und lassen
Sie am oberen Ende der Stange genug übrig um die Antenne über den
angeschraubten SMA-Stecker anzuschließen.
Sobald das restliche Kabel durch die Stange geführt ist, fügen Sie
die zweite Tülle an der Rückseite der Halterung hinzu. Schließen Sie
nun die Antenne mit dem SMA-Schraubstecker an und führen Sie das
überschüssiges Kabel wieder den Mast hinunter.
Verwenden Sie dann die beiden Mastklemmen um die
Antennenhalterung mit den äußeren Löchern der Antennenhalterung
und einem 10-mm-Schlüssel an der Stange zu befestigen. Stellen Sie
sicher, dass die Unterlegscheiben verwendet werden und die Schrauben
nicht zu fest angezogen sind.
Sobald die Schrauben angebracht und die Antenne befestigt ist, führen
Sie das Kabel durch das vorgebohrte Loch in der Wand und befestigen Sie
die Antenne mit einem 10 mm Schraubenschlüssel an der Wand.
