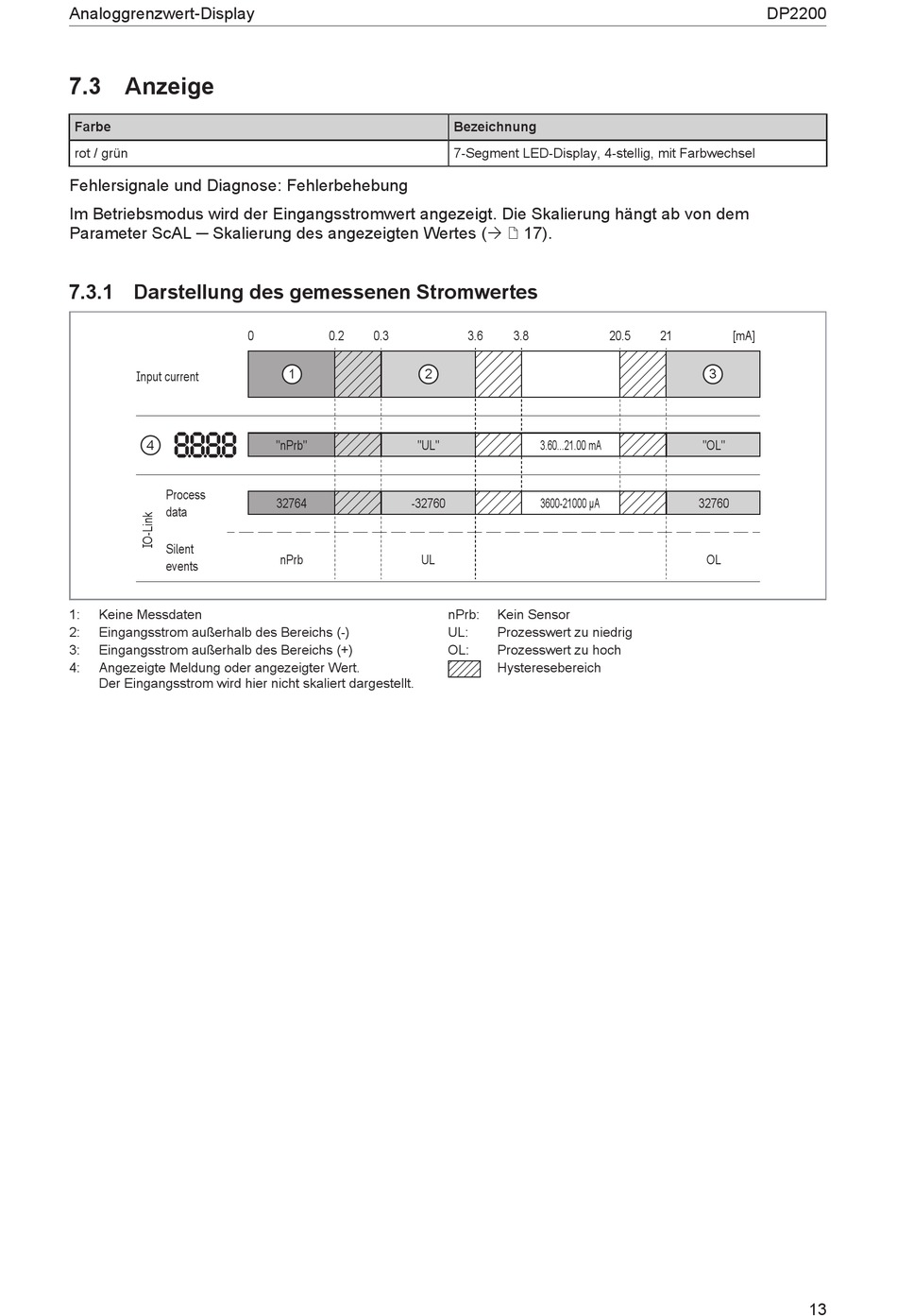

Analoggrenzwert-Display
7.3 Anzeige
Farbe
rot / grün
Fehlersignale und Diagnose: Fehlerbehebung
Im Betriebsmodus wird der Eingangsstromwert angezeigt. Die Skalierung hängt ab von dem
Parameter ScAL ─ Skalierung des angezeigten Wertes (Ò / 17).
7.3.1 Darstellung des gemessenen Stromwertes
Input current
4
Process
data
Silent
events
1:
Keine Messdaten
2:
Eingangsstrom außerhalb des Bereichs (-)
3:
Eingangsstrom außerhalb des Bereichs (+)
4:
Angezeigte Meldung oder angezeigter Wert.
Der Eingangsstrom wird hier nicht skaliert dargestellt.
0
0.2
0.3
1
"nPrb"
32764
-32760
nPrb
Bezeichnung
7-Segment LED-Display, 4-stellig, mit Farbwechsel
3.6
3.8
2
"UL"
3.60...21.00 mA
3600-21000 μA
UL
nPrb:
Kein Sensor
UL:
Prozesswert zu niedrig
OL:
Prozesswert zu hoch
Hysteresebereich
DP2200
20.5
21
[mA]
3
"OL"
32760
OL
13
