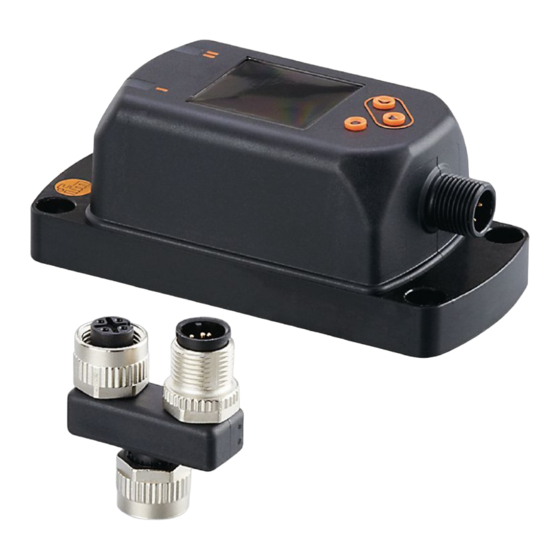

- Seite 1 Betriebsanleitung IO-Link INLINE DISPLAY 1,44" E30430...
-
Seite 2: Inhaltsverzeichnis
9 Parametrieren ������������������������������������������������������������������������������������������������������8 9�1 Parametriervorgang allgemein ����������������������������������������������������������������������8 10 Fehlerbehebung�������������������������������������������������������������������������������������������������8 Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen�... -
Seite 3: Bestimmungsgemäße Verwendung
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachper- sonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� 2 Bestimmungsgemäße Verwendung Das IO-Link INLINE DISPLAY dient der Darstellung von Prozesswerten und den dazugehörigen Informationen eines angeschlossenen IO-Link-Sensors�... -
Seite 4: Funktion
3 Funktion Während des Betriebs ermittelt das Gerät die vom Sensor zyklisch übertragenen Prozessdaten und stellt diese im Display und als LED-Status dar� 4 Montage ► Das Gerät so in das System einbauen, dass keine mechanischen Kräfte auf das Gehäuse einwirken� ►... -
Seite 5: Bedien- Und Anzeigeelemente
6 Bedien- und Anzeigeelemente 1, 2: Indikator-LEDs • LED 1 = Schaltzustand OUT1 (leuchtet, wenn am angeschlossenen Device Ausgang 1 geschaltet ist) • LED 2 = Schaltzustand OUT2 (leuchtet, wenn am angeschlossenen Device Ausgang 2 geschaltet ist) 3: TFT-Display • Anzeige aktueller Prozesswerte •... -
Seite 6: Inbetriebnahme
7 Inbetriebnahme Das Gerät ist in der Lage, Prozesswerte von ifm-eigenen Geräten darzustellen� Es sind keine Einstellungen notwendig� Sollte das angeschlossene ifm-Gerät nicht darstellbar sein: ► Internen Gerätekatalog aktualisieren (→ 7.1)� 7.1 Gerätekatalog aktualisieren ► INLINE DISPLAY mithilfe des USB IO-Link Masters E30390 mit dem Computer verbinden�... -
Seite 7: Erläuterung Hauptmenü
- OFF: Normalbetrieb als passive Anzeige - ON: Parametrierung oder Aktualisierung des Gerätekatalogs über IODD- LR DEVICE Tool (z�B� → www.ifm.com). Bei Start des Gerätes wird dieser Punkt auf OFF zurückgesetzt� DIS Öffnen der untergeordneten Menüebene DIS� Erläuterung Displayeinstellungen (DIS) diS�S Display-Hintergrundschema:... -
Seite 8: Parametrieren
9 Parametrieren 9.1 Parametriervorgang allgemein 1� Wechsel vom RUN-Modus ins Hauptmenü [●] 2� Anwahl des gewünschten Parameters [▲] oder [▼] 3� Wechsel in Einstellmodus [●] 4� Verändern des Parameterwertes [▲] oder [▼] > 1 s 5� Übernahme des eingestellten Parameterwertes [●] 6�... - Seite 9 <xxx> Device vorhanden� unknown ifm Gerätekatalog nicht mehr aktuell� device try ► Gerätekatalog aktualisieren: catalogue Download Gerätekatalog für update ifm-Geräte unter www�ifm�com� invalid Prozessdatenbe- Fehler Fehler beim Erkennen der Pro- process data schreibung passt zessdaten� description nicht zum Kommuni- ►...
-
Seite 10: Anzeige Beschreibung
Anzeige Beschreibung Handlungsanweisung Einstelltasten am Warnung ► Gerät entriegeln → 6 Bedien- Gerät verriegelt, und Anzeigeelemente� Parameteränderung verweigert� C�Loc Parametrierung über Warnung ► Warten, bis Parametrierung Tasten gesperrt, über den entfernten Teilnehmer Parametrierung über abgeschlossen ist� IO-Link Kommunikati- on ist aktiv� 10 S�Loc Einstelltasten über Warnung ►...
