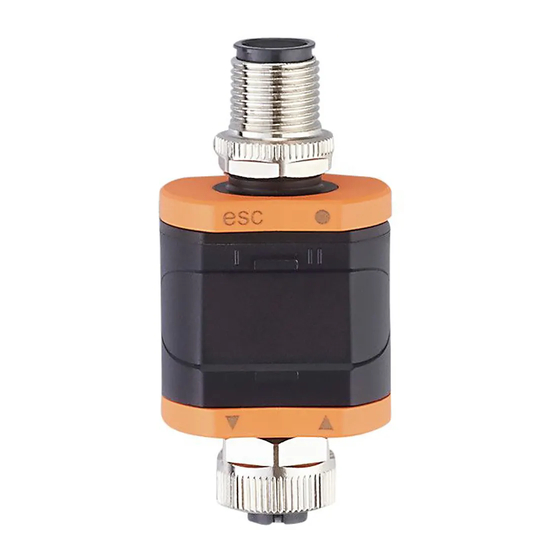

- Seite 1 Betriebsanleitung Analoggrenzwert-Display DP2200...
-
Seite 2: Inhaltsverzeichnis
DP2200 Analoggrenzwert-Display Inhaltsverzeichnis Vorbemerkung ............. . - Seite 3 Analoggrenzwert-Display DP2200 10.2 Funktionen Ausgang 2 ........... 23 11 Fehlerbehebung .
-
Seite 4: Vorbemerkung
DP2200 Analoggrenzwert-Display 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis... -
Seite 5: Sicherheitshinweise
Analoggrenzwert-Display DP2200 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 6: Bestimmungsgemäße Verwendung
Stromausgang). Das Gerät ist nicht für Umgebungen mit besonderen Anforderungen an mechanische Stabilität (z.B. Schock/Vibration) geeignet. Das Gerät ist nur für die Nutzung im Innenbereich bestimmt. u Einsatzbedingungen beachten (Ò Technische Daten auf www.ifm.com). 3.1 Blockschaltbild DP2200 OUT1 (SIO / IO-Link) -
Seite 7: Funktion
Analoggrenzwert-Display DP2200 4 Funktion Es gibt grundsätzlich zwei Modi, in denen das Gerät betrieben werden kann: • Als Stand-Alone-Gerät Das Gerät vergleicht den gemessenen Stromwert mit den eingestellten Parametern und schaltet den Ausgang entsprechend den ausgewählten Parametern. Dieser Modus ist ohne IO-Link- Funktionalität. -
Seite 8: Applikationsbeispiel
DP2200 Analoggrenzwert-Display 4.2.2 Applikationsbeispiel 4...20 mA Fieldbus 4...20 mA 24 V DC Abb. 3: Applikationsbeispiel mit IO-Link-Master Analoger Sensor (z.B. Drucksensor) Grenzwert-Display Vollständige bidirektionale IO-Link-Kommunikation Durchschleifen eines analogen Eingangssignals • Fernanzeige: gemessenen Strom lesen und anzeigen • Fernparametrierung: Parametereinstellung lesen und ändern IO-Link-Master Feldbus (z.B. -
Seite 9: Montage
Wenn nötig, Gerät mit einer Klemmschelle befestigen. Dazu M4-Schraube oder Kabelbinder verwenden. u Bei der Montage darauf achten, dass der Verschmutzungsgrad 2 oder besser eingehalten wird. Abb. 4: Klemmschelle Abb. 5: Klemmschelle mit aufgestecktem Gerät Die Klemmschelle gehört nicht zum Lieferumfang. Weitere Informationen über verfügbares Zubehör unter www.ifm.com. -
Seite 10: Elektrischer Anschluss
DP2200 Analoggrenzwert-Display 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. Spannungsversorgung nach SELV, PELV. Der Stromkreis ist zu berührbaren Oberflächen des Geräts isoliert mit Basisisolierung nach IEC 61010-1 (Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstromkreis bis 300 V der Überspannungskategorie II). -
Seite 11: Steckverbinder Mit Rüttelsicherung Demontieren
Analoggrenzwert-Display DP2200 u Kabelstecker mit 1,8 ± 0,1 Nm verschrauben. u Alle abgehenden Kabel nach maximal 200 mm mit einer geeigneten Zugentlastung versehen. Minimalen Biegeradius der Kabel beachten (Ò Angaben der Kabelhersteller). An das Gerät können auch 2-Leiter-Sensoren angeschlossen werden. u Induktive Lasten extern entstören. -
Seite 12: Bedien- Und Anzeigeelemente
DP2200 Analoggrenzwert-Display 7 Bedien- und Anzeigeelemente 7.1 Tastringe (Tasten) Um einen [esc], [●], [▼]oder [▲] Befehl auszuführen, die entsprechende Ecke eines Tastrings drücken. Taste Funktion [esc] Escape Zurück zum vorherigen Menü. Parametrierung verlassen, ohne den neuen Wert zu spei- chern. [●] Enter Menümodus öffnen. -
Seite 13: Anzeige
Analoggrenzwert-Display DP2200 7.3 Anzeige Farbe Bezeichnung rot / grün 7-Segment LED-Display, 4-stellig, mit Farbwechsel Fehlersignale und Diagnose: Fehlerbehebung Im Betriebsmodus wird der Eingangsstromwert angezeigt. Die Skalierung hängt ab von dem Parameter ScAL ─ Skalierung des angezeigten Wertes (Ò / 17). 7.3.1 Darstellung des gemessenen Stromwertes 20.5... -
Seite 14: Menü
DP2200 Analoggrenzwert-Display 8 Menü 8.1 Allgemeines Unabhängig vom Betriebsmodus (Standard-IO-Mode oder IO-Link-Gerät) gibt es 2 Möglichkeiten, das Gerät zu parametrieren: • Direkt am Gerät über das Menü (Ò Parametrierung) • Oder über ein IO-Link-Tool Der Zugriff über ein IO-Link-Tool ist höher priorisiert als die Parametrierung über das Menü. -
Seite 15: Menüstruktur
Analoggrenzwert-Display DP2200 8.2 Menüstruktur 4.10...20.00 4.10...20.00 1234 4.00...19.90 4.00...19.90 A.trm Hno Hnc Fno 0.0...50.0 0.0...50.0 ScAL OFF cccc ccc.c cc.cc c.ccc C.ASP -746...9745 C.AEP -366...9366 coLr rEd GrEn r1ou G1ou r-cF G-cF 4.10...20.00 4.00...19.90 0.000...4.000 Betriebsmodus: Betrieb (Ò / 23) Hauptmenü: Parameter des Hauptmenüs (Ò / 15) Erweiterte Funktionen: Parameter der erweiterten Funktionen (EF) (Ò / 16) -
Seite 16: Fh1/Fl1 ─ Untere/Obere Schaltgrenzwerte Für Fensterfunktion
DP2200 Analoggrenzwert-Display [rP1] folgt Änderungen von [SP1] und hält die eingestellte Hysterese bei. 8.3.2 FH1/FL1 ─ untere/obere Schaltgrenzwerte für Fensterfunktion Oberer/unterer Grenzwert für Messstrom, bei dem OUT1 innerhalb der Fenstereinstellung schaltet. Die Parameter werden nur angezeigt, wenn die Fensterfunktion [Fno] oder [Fnc] in [ou1] eingestellt wurde. -
Seite 17: Ou1 ─ Ausgangsfunktion Für Out1
Analoggrenzwert-Display DP2200 8.4.3 ou1 ─ Ausgangsfunktion für OUT1 Schaltsignal für die Stromgrenzwerte. • [Hno] = Hysteresefunktion / Schließer • [Hnc] = Hysteresefunktion / Öffner • [Fno] = Fensterfunktion / Schließer • [Fnc] = Fensterfunktion / Öffner Siehe auch: SP1/rP1 ─ Schaltpunkt / Rückschaltpunkt OUT1 (Ò / 15) FH1/FL1 ─... -
Seite 18: Colr ─ Displayfarben Und Farbwechsel
DP2200 Analoggrenzwert-Display Beispiel Menüeinstellung 100.0 ScAL ccc.c C.ASP C.AEP 100,0 Eingang 10 mA Anzeige 37,5 [mA] Abb. 9: Beispiel mit skaliertem Anzeigewert 8.4.7 coLr ─ Displayfarben und Farbwechsel Zuordnung der Displayfarben "rot" und "grün" innerhalb des Messbereichs. • [rEd] = kontinuierlich rot (unabhängig vom Messwert). -
Seite 19: Dis ─ Aktualisierungsrate Des Angezeigten Messwertes
Analoggrenzwert-Display DP2200 4 mA 20 mA 4 mA 20 mA Abb. 14: Funktion [r-cF] Abb. 15: Funktion [G-cF] Für s/w Ausdrucke: gn = grün, rd = rot 8.4.9 diS ─ Aktualisierungsrate des angezeigten Messwertes • [OFF][ = Die Messwertanzeige ist im Betriebsmodus ausgeschaltet.] •... -
Seite 20: S.loc - Softwareverriegelung
DP2200 Analoggrenzwert-Display 8.5.2 S.Loc – Softwareverriegelung Wert: ON/OFF Bei ON ist das Gerät für lokale Menüeinstellungen verriegelt. Entriegelung nur über IO-Link. 8.5.3 Anwendungsspezifischer Tag Kundenspezifische Anwendungsbeschreibung, max. 32 Zeichen lang. Default-Wert: “ *** ” / vom Kunden frei definierbar... -
Seite 21: Parametrierung
Analoggrenzwert-Display DP2200 9 Parametrierung Während des Parametriervorgangs bleibt das Gerät im Betriebsmodus. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist. 9.1 Parametriervorgang allgemein Jede Parametrierung erfolgt in 6 Schritten: Schritt Taste Vom Betriebsmodus in den Parametriermodus wechseln. -
Seite 22: Hinweise Zur Programmierung
DP2200 Analoggrenzwert-Display Schritt Anzeige u [esc] drücken. u - [▼] oder [▲] mehrmals drücken, bis der aktuelle Messwert angezeigt wird. - Oder auf die Timeout-Funktion warten (ca. 30 s). w Das Gerät ist wieder im Betriebsmodus. w Der aktuelle Wert wird angezeigt. -
Seite 23: Betrieb
Analoggrenzwert-Display DP2200 10 Betrieb Nach dem Einschalten befindet sich das Gerät im Betriebsmodus (SIO). Es führt seine Mess- und Auswertefunktionen aus und liefert Ausgangssignale entsprechend den eingestellten Parametern (Ò Menü). 10.1 Funktionen Ausgang 1 OUT1 (Stecker, Pin 4): • Digitalausgang (SIO) •... -
Seite 24: Fehlerbehebung
DP2200 Analoggrenzwert-Display 11 Fehlerbehebung Display Fehler Fehlerbehebung Power Versorgungsspannung zu niedrig. Die Versorgungsspannung prü- fen / korrigieren: Elektrischer Anschluss (Ò / 10) blinkt beliebig beliebig Überstrom am Schaltausgang Schaltausgang OUT1 auf Kurz- OUT1. schluss oder Überstrom prüfen. Fehler beseitigen. C.Loc beliebig beliebig beliebig Parametrierung über Tasten verrie-... -
Seite 25: Wartung, Instandsetzung Und Entsorgung
Analoggrenzwert-Display DP2200 12 Wartung, Instandsetzung und Entsorgung Der Betrieb des Geräts ist wartungsfrei. Das Gerät darf nur vom Hersteller repariert werden. u Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen. Reinigung: u Das Gerät von der Spannungsversorgung trennen. u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Mikrofasertuch... -
Seite 26: Werkseinstellungen
DP2200 Analoggrenzwert-Display 13 Werkseinstellungen Parameter Werkseinstellungen Benutzereinstellungen SP1/FH1 Schaltpunkt OUT1 6,00 rP1/FL1 Rückschaltpunkt OUT1 5,00 A.Trm analoger Abschluss OUT2 • OFF • On Ausgangsfunktion OUT1 • Hno • Hnc • Fno • Fnc Schaltverzögerungszeit OUT1 0,0 s Rückschaltverzögerung 0,0 s OUT1...
