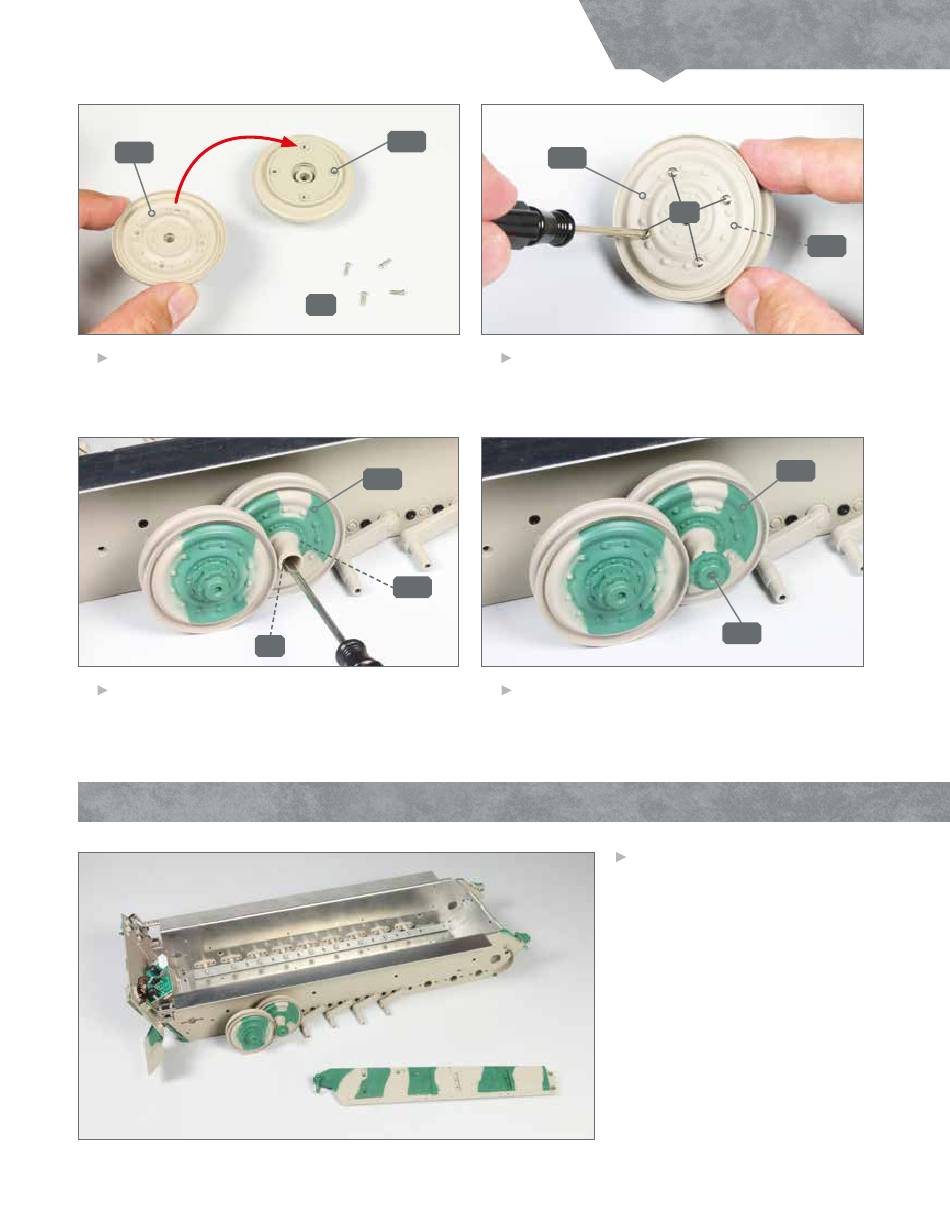

Nehmen Sie die innere Laufrad-Baugruppe 65E und
fügen Sie sie mit der äußeren Laufrad-Baugruppe 65F
zusammen. Legen Sie vier Schrauben KP bereit.
7
Platzieren Sie das Laufrad 65F auf dem zweithinters-
ten Achsschenkel 62B und befestigen Sie es mit einer
Schraube IM, wie abgebildet.
DAS BAUERGEBNIS
65F
KP
65F
62B
IM
S
65E
6
Fixieren Sie die beiden Laufrad-Baugruppen 65E und
65F aneinander. Drehen Sie dazu die vier Schrauben
KP an der Außenseite des inneren Laufrads 65E ein.
8
Befestigen Sie den Nabendeckel 65H am Laufrad 65F,
indem Sie seinen Schaft vorsichtig in die Nabe des
Laufrads hineindrücken.
Das zweite Doppellaufrad für die
rechte Laufwerksseite ist zusammen-
gefügt und an der Panzerwanne
montiert. Der zweite Abschnitt des
rechten Wannenseitenteils wurde mit
dem ersten verbunden.
