4D 고휘도 메인 모니터의 LOOK 기능을 가져온 맞춤 설정 LUT 로 설정하십시오 . 자세한 정보는 Ronin
4D 사용자 매뉴얼을 참조하십시오 .
16. 노출 보조/포커스 보조 설정
Focus Meter( 초점 측정기 ): 활성화되면 초점 측정기가 화면 오른쪽에 표시됩니다 . Ronin 4D 핸드 그립
또는 DJI 3 채널 팔로우 포커스를 사용할 때 , 초점을 보조하는 데 사용할 수 있습니다 . 초점면 거리 ( 노란
색 화살표가 가리키는 부분 ) 와 피사계 심도 ( 노란색 점선 안의 영역 ) 는 초점 정보와 조리개 값을 읽을 때
초점 측정기와 LiDAR 파형에 표시될 수 있습니다 (Ronin 4D 에만 해당 ).
LiDAR 파형 : 활성화되면 LiDAR 거리측정기의 포커스 영역 내의 거리 포인트가 화면 오른쪽에 단순한
하향식 보기로 표시됩니다 (Ronin 4D 에만 해당 ).
75 100
ON
CH1
CH2
지브라 : 활성화되면 이미지의 과다 노출 영역이 지브라 ( 얼룩말 줄무늬 ) 로 표시됩니다 . 옵션 아래의 슬라
이더를 사용하여 지브라 레벨의 백분율을 조정합니다 .
75 100
CH1 CH1
CH2 CH2
©
69
2022 大疆創新 版權所有
112G

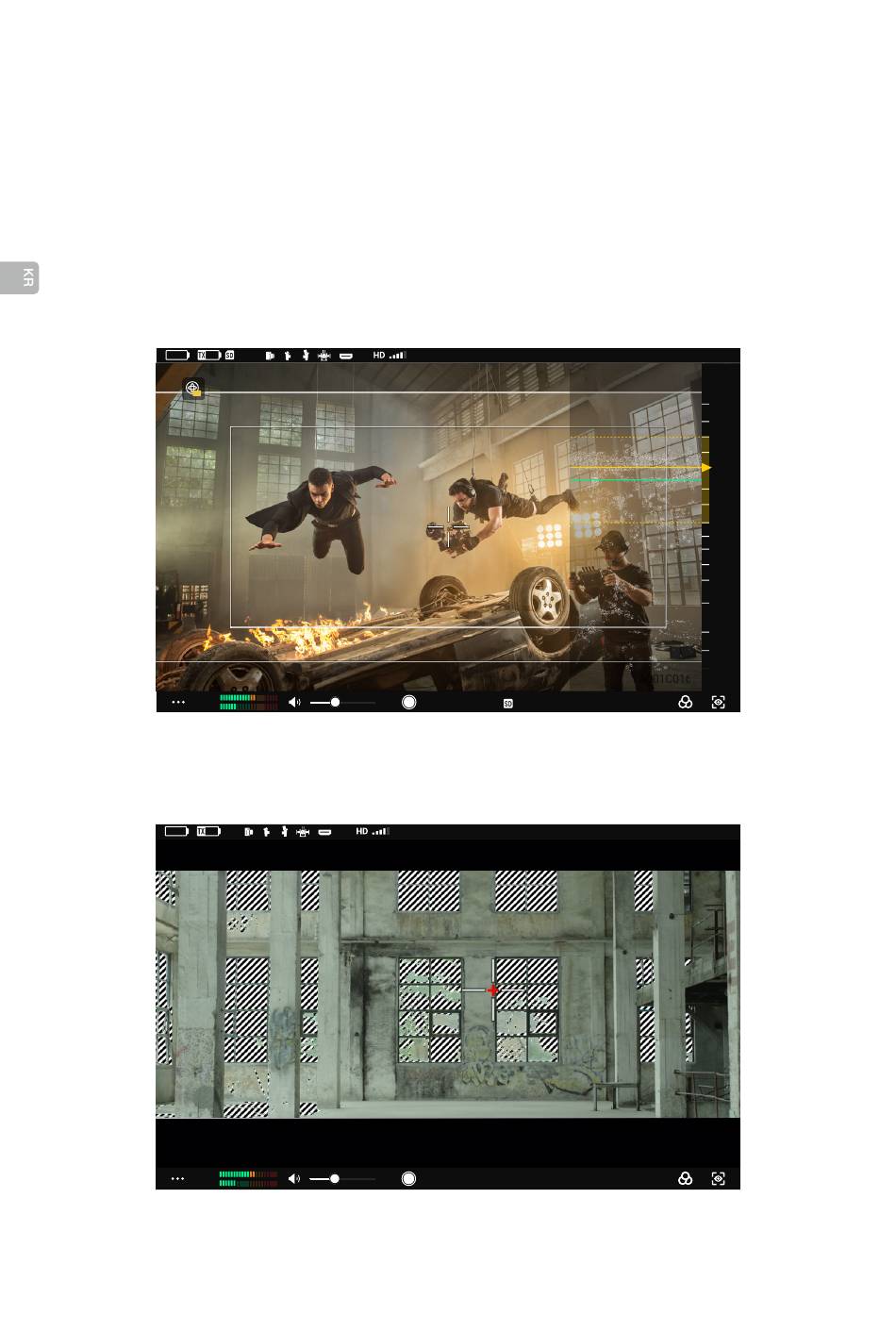

LiDAR 파형 효과 이미지
24.5M
24.5M WB 5600 ND Clear SS 1/50
B
A001C016
08:02:16:06
WB 5600 ND Clear SS 1/50
B
08:02:16:06 08:02:16:06
지브라 효과 이미지
IRIS F2.8 EI 800
60'
ft ft
30'
60'
20'
30'
15'
20'
12' 15'
10' 12'
10'
8'
7'
8'
6'
7'
5'6
6'
5'
5'6
4'6
5'
4'
4'6
4'
3'6
3'6
3'
3'
2'9
2'9
2'6
A001C016
35
mm
IRIS F2.8 EI 800
A001C0018
