DJI High-Bright Remote Monitor Handbuch Seite 58

12. 音量レベル
現在の音量レベルを表示します。緑色は音量が適切、黄色は過大入力に近い状態、赤色は
過大入力であることを示します。
13. モニター音量
スライダーを動かすと、3.5 mmオーディオ出力ジャックからの音量を調整します。遠隔
モニターにはスピーカーは内蔵されていません。3.5 mmオーディオ出力ジャックの使用
時のみ音量をモニタリングできます。
14. 録画ボタン＆タイムコード
タップすると、録画をローカルまたは遠隔で開始／停止します。タイムコードの右側にあ
るアイコンは、現在制御されている録画デバイスを示します。ユーザーは、デバイスを録
画デバイス設定で選択できます。
15. LUT (Ronin 4Dのみ)
タップすると、遠隔モニターまたは遠隔モニター拡張プレートからのSDI/HDMIビデオ出
力のLUT効果を、Rec.709、D-log、HLG、LOOK間で切り替えることができます。モニ
ター用にLUTをカスタマイズするには、Ronin 4D高輝度メインモニターでのLOOKの機能
を、インポートされたカスタムLUTに設定します。詳細については、Ronin 4D ユーザーマ
ニュアルを参照してください。
16. 露出アシスト／フォーカスアシストの設定
フォーカスメーター：有効にすると、フォーカスメーターが画面の右側に表示されます。
Ronin 4D ハンドグリップまたはDJI 3チャンネル フォロー フォーカスを使用時に、フォ
ーカス調整のアシストに使用できます。フォーカスポイント情報と絞り値を読み込むと、
フォーカスメーターとLiDARウェーブフォームに焦点面距離（黄色の矢印が指す部分）と
被写界深度（黄色の点線の部分）を表示できます（Ronin 4Dのみ）。
LiDARウェーブフォーム：有効にすると、LiDARレンジファインダーのフォーカスエリア
内の測距点が画面の右側に簡略化されたトップダウンビューで表示されます（Ronin 4Dの
み）。
75 100
ON
CH1
CH2
©
54
2022 大疆創新 版權所有
112G

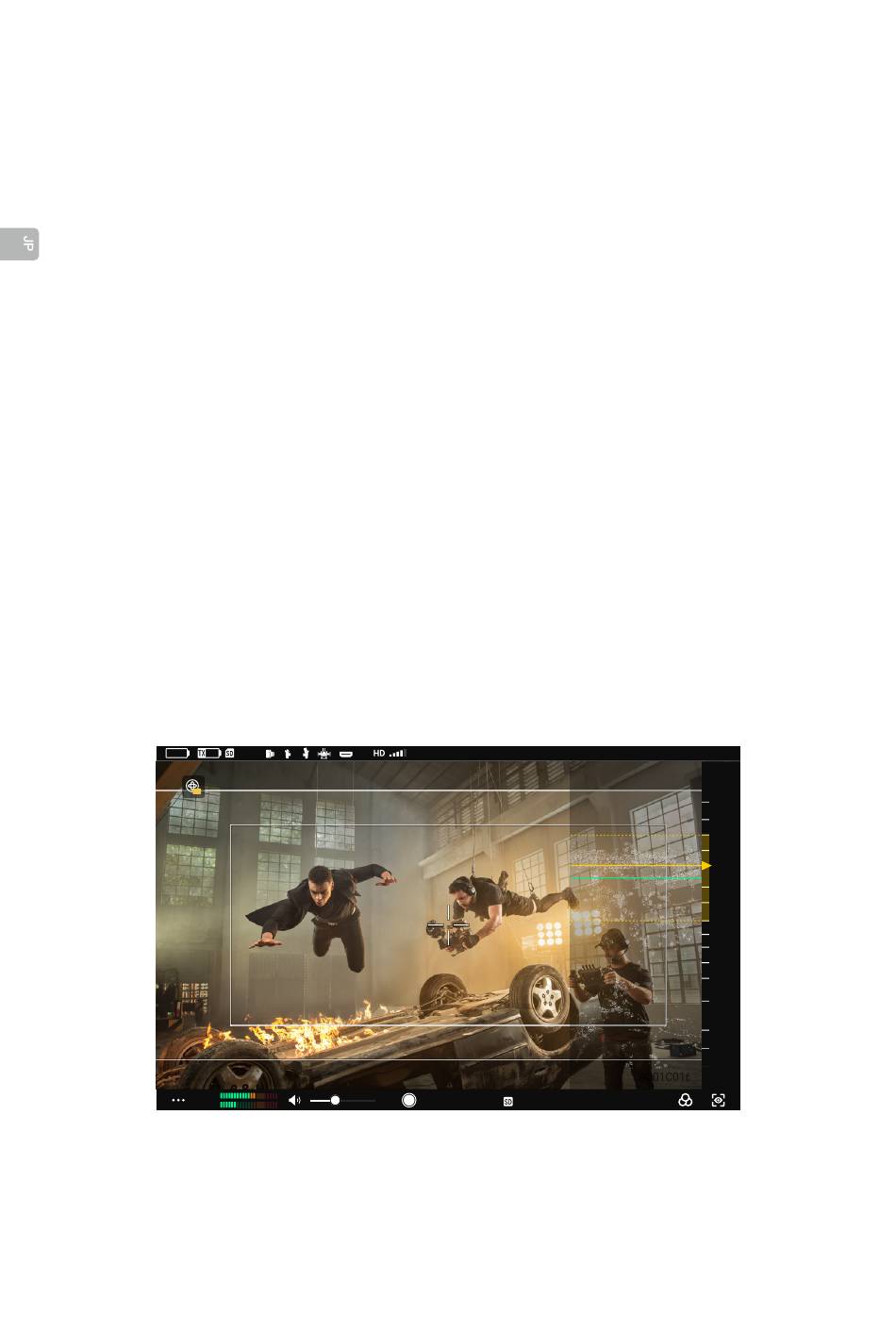

LiDARウェーブフォーム効果の画像
24.5M WB 5600 ND Clear SS 1/50
B
A001C016
08:02:16:06
IRIS F2.8 EI 800
60'
ft ft
30'
60'
20'
30'
15'
20'
12' 15'
10' 12'
10'
8'
7'
8'
6'
7'
5'6
6'
5'
5'6
4'6
5'
4'
4'6
4'
3'6
3'6
3'
3'
2'9
2'9
2'6
A001C016
35
mm
