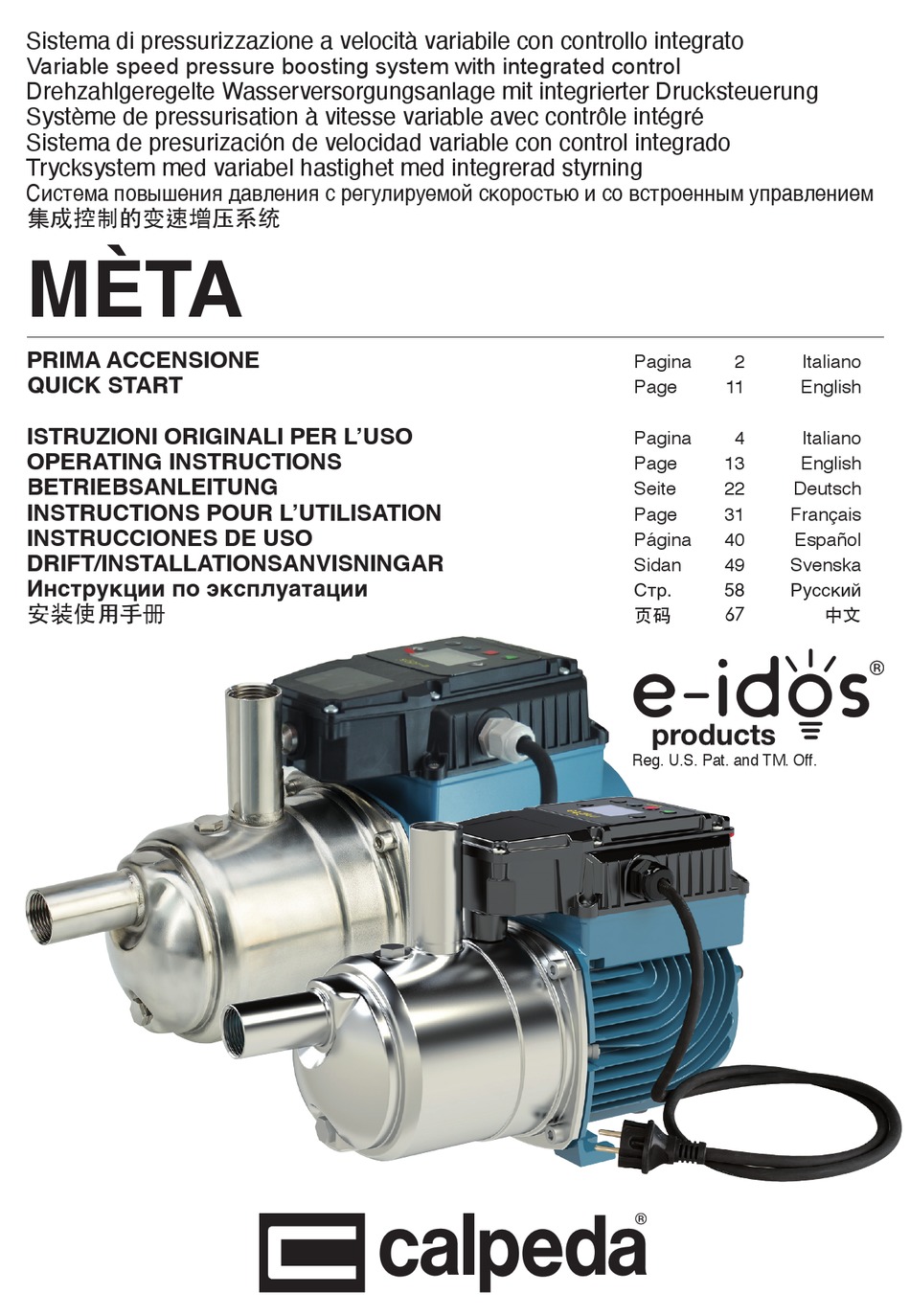

Calpeda META Betriebsanleitung
Drehzahlgeregelte wasserversorgungsanlage mit integrierter drucksteuerung
Vorschau ausblenden
Andere Handbücher für META:
- Betriebsanleitung (80 Seiten) ,
- Betriebsanleitung (122 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Sistema di pressurizzazione a velocità variabile con controllo integrato
Variable speed pressure boosting system with integrated control
Drehzahlgeregelte Wasserversorgungsanlage mit integrierter Drucksteuerung
Système de pressurisation à vitesse variable avec contrôle intégré
Sistema de presurización de velocidad variable con control integrado
Trycksystem med variabel hastighet med integrerad styrning
Система повышения давления с регулируемой скоростью и со встроенным управлением
集成控制的变速增压系统
MÈTA
PRIMA ACCENSIONE
QUICK START
ISTRUZIONI ORIGINALI PER L'USO
OPERATING INSTRUCTIONS
BETRIEBSANLEITUNG
INSTRUCTIONS POUR L'UTILISATION
INSTRUCCIONES DE USO
DRIFT/INSTALLATIONSANVISNINGAR
àÌÒÚ Û͈ËË ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË
安装使用手册
Pagina
2
Italiano
Page
11
English
Pagina
4
Italiano
Page
13
English
Seite
22
Deutsch
Page
31
Français
Página
40
Español
Sidan
49
Svenska
ëÚ .
58
êÛÒÒÍËÈ
页码
67
Reg. U.S. Pat. and TM. Off.
中文
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Calpeda META
Inhaltszusammenfassung für Calpeda META
