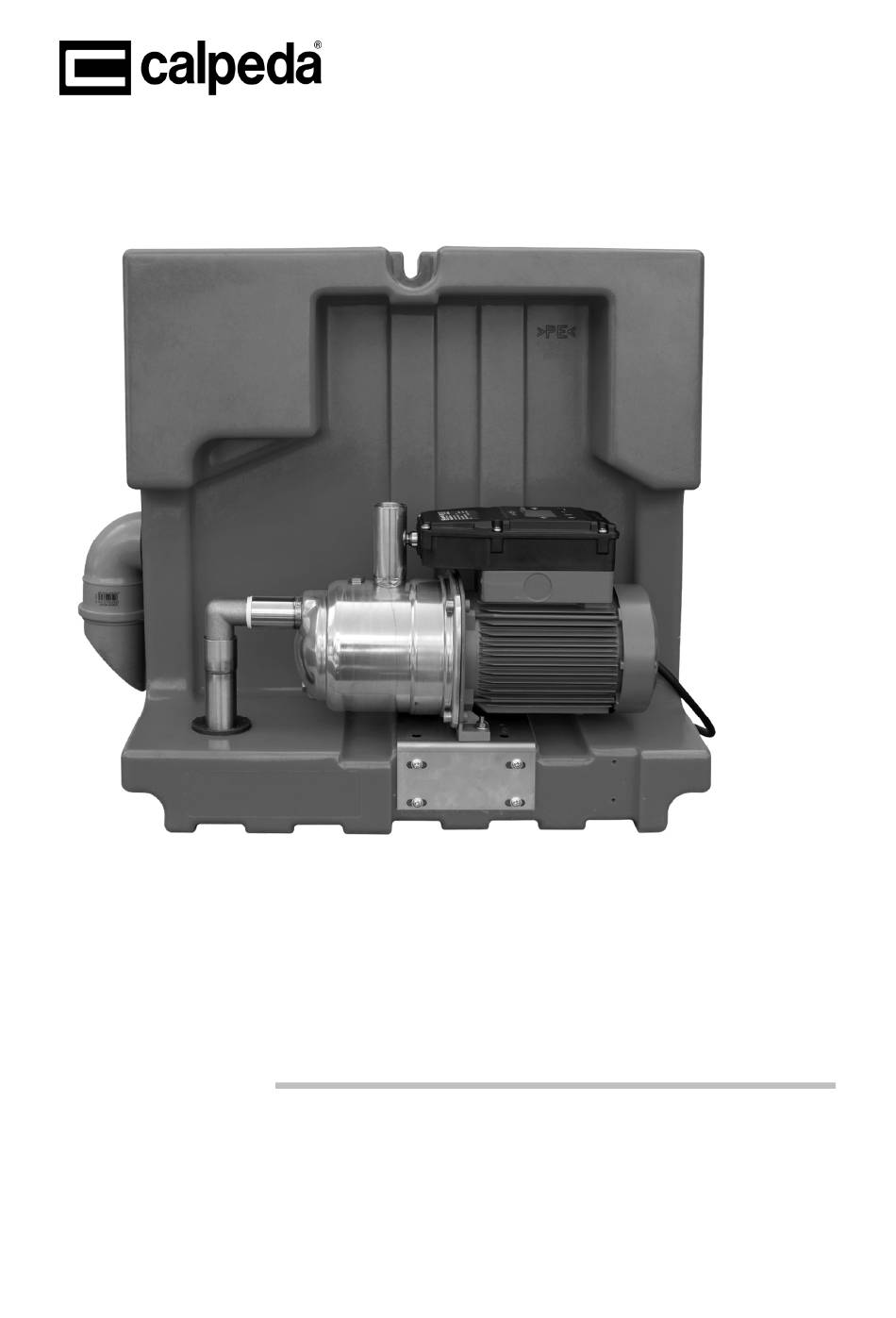

- Seite 1 Trinkwasser‐Systemtrennung TS 4500 6500 Montage‐ und Bedienungsanleitung ‐ Technische Daten ‐ Calpeda Pumpen Vertrieb GmbH | Philipp‐Reis‐Straße 2 | 63755 Alzenau | www.calpeda.de ...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Inhaltsverzeichnis Allgemeines ......................5 Einleitung ....................... 5 Gewährleistung ...................... 5 Sicherheit ......................... 6 Symbole in dieser Anleitung ................... 6 Bestimmungsgemäße Verwendung ............... 7 Auswahl und Qualifikation von Personen .............. - Seite 3 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Wartung und Instandhaltung ..............Erkennen und Beheben von Störungen ............. Umwelthinweise ................... Konformitätserklärung ..................23 Betriebsanleitung E-MXAM ..............ab .. 3-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH...
- Seite 4 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Sie haben ein hochwertiges Produkt erworben und wir beglückwünschen Sie zu Ihrer Entscheidung. Das Produkt wurde vor der Auslieferung im Rahmen der Qualitätskontrollen auf den ordnungsgemäßen Zustand geprüft.
-
Seite 5: Allgemeines
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Allgemeines 1.1 Einleitung Diese Gebrauchsanleitung ist gültig für die Trinkwasser-Systemtrennung TS. Diese Anleitung ermöglicht den sicheren Umgang mit dem Produkt. Die Anleitung ist Bestandteil der Trinkwasser-Systemtrennung und muss in unmittelbarer Nähe des Gerätes, für das Personal jederzeit zugänglich, aufbewahrt werden. -
Seite 6: Sicherheit
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. -
Seite 7: Bestimmungsgemäße Verwendung
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 2.2 Bestimmungsgemäße Verwendung Die Trinkwasser-Systemtrennung kann überall dort eingesetzt werden, wo Trinkwasser vor Verunreinigungen und Rückverkeimung geschützt werden muss. Die Trinkwassernachspeisung erfolgt bedarfsgerecht im Gerät entsprechend DIN EN 1717 (Freier Auslauf Typ AB). -
Seite 8: Auswahl Und Qualifikation Von Personen
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätigkeiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. -
Seite 9: Grundsätzliches Gefährdungspotenzial
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 2.5 Grundsätzliches Gefährdungspotenzial Die Kreiselpumpe arbeitet im Intervallbetrieb. Thermische Gefährdungen gehen von dem Elektromotor der Kreiselpumpe im ordnungsgemäßen Betrieb nicht aus. In einem Störungsfall kann der Motor allerdings bis zu 110 °C heiß werden und Verbrennungen verursachen. -
Seite 10: Sicherheitsbewusstes Arbeiten
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Im Einzelnen kann Nichtbeachtung der Sicherheitshinweise beispielsweise folgende Gefährdungen nach sich ziehen: • Versagen wichtiger Funktionen der Maschine / Anlage • Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung •... -
Seite 11: Transport Und Lagerung
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Transport und Lagerung 3.1 Transport Beim Transport ist darauf zu achten, dass die Anlage nicht angestoßen und nicht fallengelassen wird. 3.2 Zwischenlagerung / Konservierung Zur Zwischenlagerung und Konservierung genügt das Aufbewahren an einem kühlen, dunklen und frostsicherem Ort. -
Seite 12: Produktbeschreibung
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Produktbeschreibung Die Trinkwasser-Systemtrennung kann überall dort eingesetzt werden, wo Trinkwasser vor Verunreinigungen und Rückverkeimung geschützt werden muss. Die Trinkwassernachspeisung erfolgt bedarfsgerecht im Gerät entsprechend DIN 1988, Teil 4 und DIN EN 1717 (Freier Auslauf Typ AB). -
Seite 13: Anwendungsbeispiel
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 4.1 Anwendungsbeispiel Üblicherweise wird die Trinkwasser-Systemtrennung ohne Ausdehnungsgefäß betrieben. Beim Anschluss einer „Tropfbewässerung“ muss ein ausreichend dimensioniertes Ausdehnungsgefäß eingebaut werden. Sollte in der Anlage ein Ausdehnungsgefäß eingebaut werden, ist dies zwingend druckseitig nach der Trinkwasser-Systemtrennung vorzusehen. -
Seite 14: Montage
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Montage 5.1 Vorbereitungen Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz (230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften eingehalten werden. -
Seite 15: Wandmontage
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 5.2 Wandmontage Das Gerät kann, je nach Ausführung und Wasserfüllung im Betriebszustand über 40 kg wiegen. Aus diesem Grund kann es, je nach Beschaffenheit/Tragfähigkeit der Wand erforderlich sein, für die Befestigung des Moduls Gewindestangen oder Spezialdübel zu verwenden. - Seite 16 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Schieben Sie das Modul von vorne auf die Stockschrauben stecken Sie die Kunststoffscheiben des Befestigungssets auf zeichnen Sie die 3. Bohrung an der Oberseite des Geräts an ...
-
Seite 17: Trinkwasseranschluss
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 5.3 Trinkwasseranschluss Der Anschluss an die Trinkwasserleitung ist ausschließlich rechts am Gerät möglich. Die Geräte werden mit einem kleinen Siebeinsatz im Trinkwasserzulauf ausgeliefert. Dadurch wird vermieden, dass kleine Schmutzteilchen in das Nachspeiseventil eindringen und dessen Funktion beeinträchtigen. -
Seite 18: Notüberlauf
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 5.4 Notüberlauf 5.4.1 Standardmontage des Notüberlaufs auf der linken Seite Der Notüberlauf kann wahlweise rechts oder links am Gerät angebracht werden. Ab Werk ist der Anschluss auf der linken Seite vorbereitet. - Seite 19 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 5.4.2 Alternativmontage des Notüberlaufs auf der rechten Seite Zunächst wird das Dichtungselement auf der linken Seite entnommen. Danach wird der gelbe Stopfen auf der rechten Seite entfernt und stattdessen das Dichtelement eingesetzt.
-
Seite 20: Inbetriebnahme
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Inbetriebnahme Vor der Inbetriebnahme des Gerätes lesen Sie unbedingt aufmerksam die mitgelieferte Einbau- und Bedienungsanleitung. Vor der Inbetriebnahme sind alle Anschlüsse nochmals auf korrekte Montage zu überprüfen. -
Seite 21: Betrieb
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 6.1 Betrieb Die Anlage darf nur bestimmungsgemäß betrieben werden. Kap. 2.2 „Bestimmungsgemäße Verwendung“ Die Anlage funktioniert automatisch. Neben den regelmäßigen Wartungen sind nur gelegentliche Sichtkontrollen durchzuführen. Bei Unregelmäßigkeiten sind fachkundige Personen hinzuzuziehen, z.B. -
Seite 22: Erkennen Und Beheben Von Störungen
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Erkennen und Beheben von Störungen Störung Ursache Behebung Gerät liefert kein Trinkwasserleitungsanschluss ist gesperrt Netzstecker des Geräts ziehen Wasser zum (Luftansaugung, Trockenlaufschutz ist Inbetriebnahme komplett noch einmal... -
Seite 23: Umwelthinweise
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 Umwelthinweise Die Kartonverpackung ist recycelbar und der Altpapierverwertung zuzuführen. Die Styroporpolster bitte geeignet entsorgen. Elektrische und elektronische Altgeräte enthalten vielfach Materialien, die wiederverwendet werden können. Sie enthalten aber auch schädliche Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren. - Seite 24 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 24-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
-
Seite 25: Betriebsanleitung E-Mxam
Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 ... - Seite 26 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 26-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 27 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 27-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 28 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 28-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 29 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 29-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 30 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 30-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 31 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 31-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 32 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 32-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 33 Montage- und Bedienungsanleitung, Technische Daten Trinkwasser-Systemtrennung TS 4500 und 6500 33-36 BA-G2220 ▪ TS 4500/6500 © 2019 CALPEDA Pumpen Vertrieb GmbH ...
- Seite 34 Notizen © 2019 CALPEDA Pumpen Vertrieb GmbH...
- Seite 35 © 2019 CALPEDA Pumpen Vertrieb GmbH...
- Seite 36 Calpeda Pumpen Vertrieb GmbH Philipp-Reis-Straße 2 63755 Alzenau Telefon +49 6023 9643 30 Telefax +49 6023 9643 33 verkauf@calpeda.de www.calpeda.de © 2019 CALPEDA Pumpen Vertrieb GmbH...
