16
3.2.4

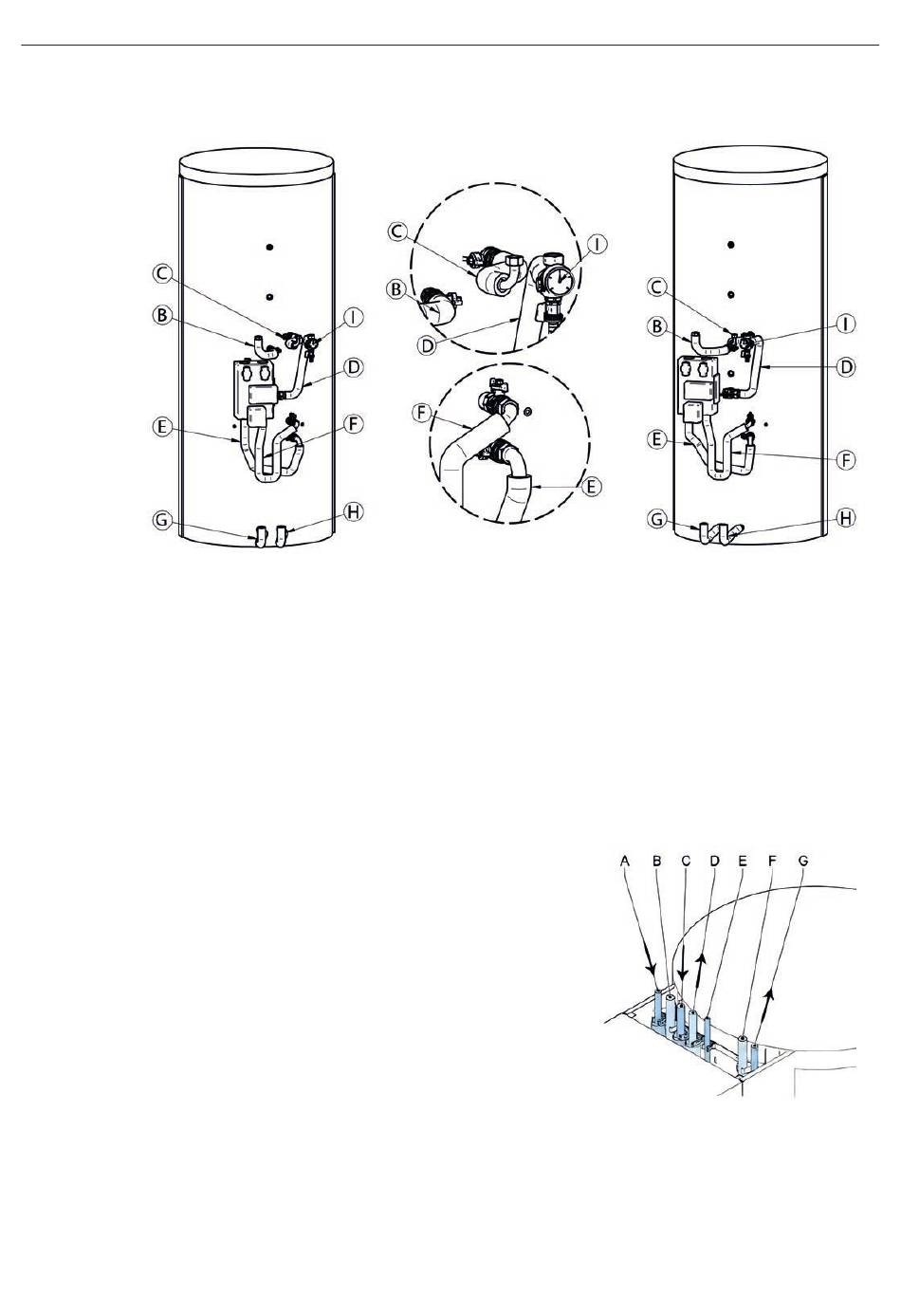

Anschlussleitungen am Speicher
B Vorlauf – Brennwertkessel zum Speicher
C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung)
D Rücklauf – Speicher zum Brennwertkessel (Heizung)
E Heizkreisrücklauf von der Heizkreisstation zum Speicher
F Heizkreisvorlauf vom Speicher zur Heizkreisstation
G Vorlauf Solar von der Solarstation zum Speicher
H Rücklauf Solar vom Speicher zur Solarstation
I
Verteiler mit Manometer
3.2.5
Anschlüsse nach oben
A
Vorlauf Solar, ∅ 22 mm
B
Leerrohr 230 V
für maximal 2 Heizreise geeignet
C Rücklauf Heizkreis, ∅ 22 mm
D Vorlauf Heizkreis, ∅ 22 mm
E
Gasleitung, ∅ 18 mm
F
Leerrohr Fühlerkabel
für maximal 2 Heizkreise geeignet
G
Rücklauf Solar, 22 mm
Beachten Sie bitte, dass Vor- und Rücklauf des
Solarkreises (A, G) entsprechend DIN EN 12828
nicht absperrbar ausgeführt sein dürfen.
Beschreibung CalentaSol 390
