MPX-Programmwahlschalter
Das Display
Leuchtdioden
9.
FUNKTION
Hintergrundbeleuchtetes LCD-Display mit 2x16 Zeichen

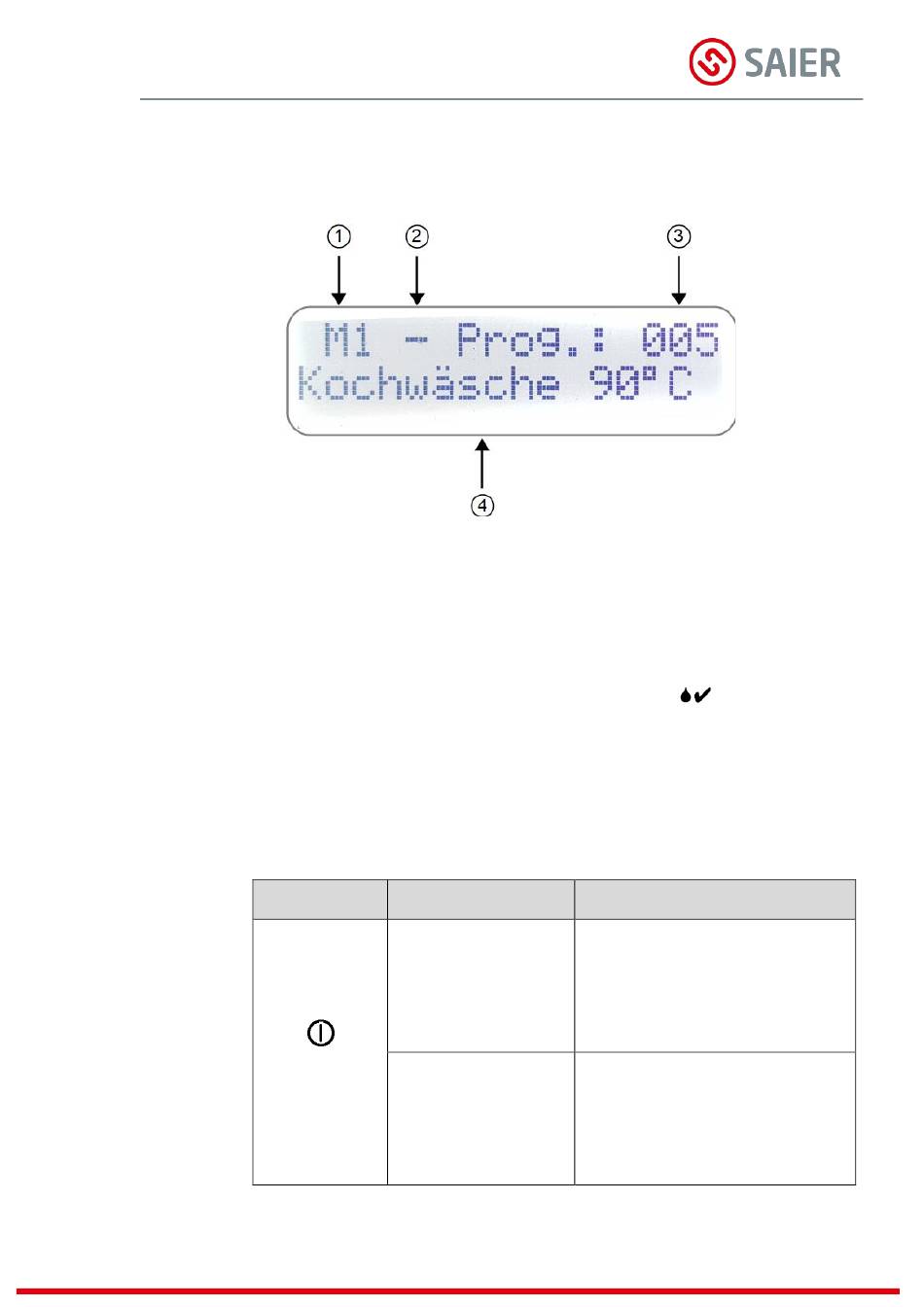

Abbildung 7: Displayanzeige des MPX-Programmwahlschalters
Auf dem Display können folgende Information abgelesen werden:
(1): Maschinennummer (Index) in der MPX-Dosieranlage, der der Programm-
wahlschalter zugeordnet ist.
(2): Status, ob das aktuell angezeigte Dosierprogramm aktiv ( √ ) oder inaktiv (
- ) ist. Diese Information ist zusätzlich zur Leuchtdiode
(3): Programmnummer des aktuell ausgewählten Dosierprogramms, mit es in
der MPX-Dosieranlage zur Anzeige auf dem Programwahlschalter hinterlegt
ist. Wird dem Dosierprogramm in der MPX-Dosieranlage keine Nummer zu-
gewiesen, werden an dieser Stelle zwei Leerzeichen ausgegeben.
(4): Name des Dosierprogramms
LED
Signal
☼ LED blinkt langsam
(kurz an, lang aus).
Status
☼ LED blinkt normal
Stand 01/2020
.
Bedeutung
Der Programmwahlschalter ist am Bus
angeschlossen, aber er wird vom Bus-
master nicht oder nicht mit dem richti-
gen Index angesprochen
Der Programmwahlschalter wird ange-
sprochen aber es wurden noch nicht alle
Dosierprogrammnamen von der Haupt-
steuerung übertragen.
