MPX-Programmwahlschalter

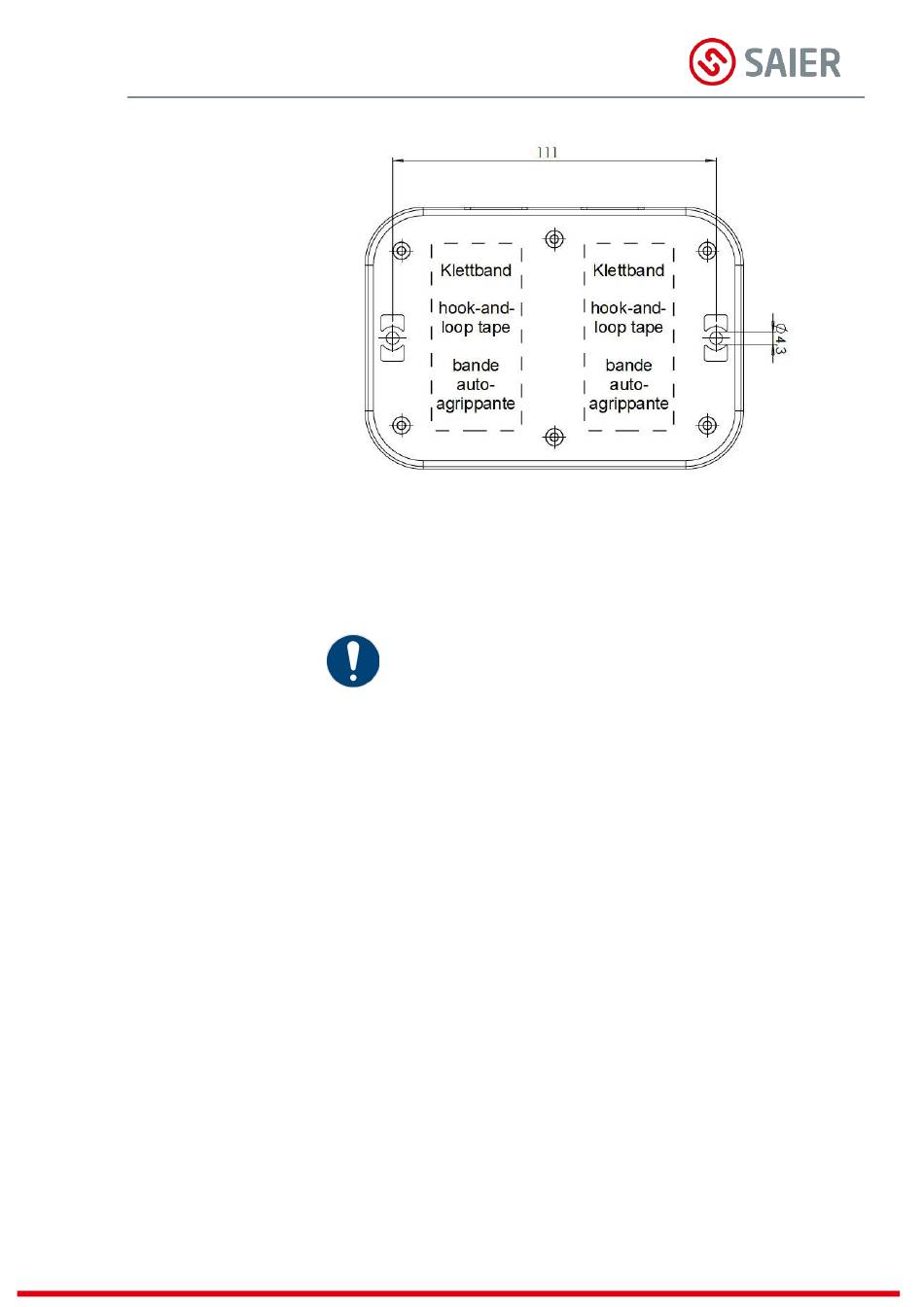

Abbildung 2: Bohrskizze
7.3
Stand 01/2020
Elektrischer Anschluss
Wichtige Information
Nachfolgende Punkte sind unbedingt zu beachten!
Der elektrische Anschluss darf ausschließlich von einer autorisierten
•
Elektrofachkraft durchgeführt werden!
Das Gehäuse des Programmwahlschalters muss zum Anschluss nicht
•
geöffnet werden.
Der MPX-Programmwahlschalter ist ein Slave an einem SD-Bus. Der
•
elektrische Anschluss erfolgt an den SD-Busleitungen und der Versor-
gungsspannung 24 VDC.
Die Leitung des SD-Bus muss eine paarig verdrillte (twisted pair = TP)
•
Leitung
sein.
Die
Die Verlegung der Busleitung erfolgt von Teilnehmer zu Teilnehmer
möglichst ohne Stichleitungen. (siehe Abbildung 6: modulares Dosier-
system mit SD-Bus)
Die SD-Busleitungen verfügen über RJ45 Steckverbindungen mit einer
•
speziellen Dichtungstülle. Dadurch wird eine Abdichtung der Steckver-
bindung nach IP65 erzielt. Der Anschluss von Leitungen ohne Dich-
tungstülle ist nicht gestattet.
maximale
Leitungslänge
beträgt
500m.
11
