MPX-Programmwahlschalter
An den entsprechenden Klemmen werden die Versorgungsspannung Vcc und
GND sowie die RS485-Datensignale A und B angeschlossen.
Die von SAIER-Dosiertechnik verwendete TP-Leitung enthält 2 Leitungspaare:
Paar 1: Versorgungsspannung: weiß (+Vcc) / braun (GND)
Paar 2: SD-Bus-Datenleitungen: grün (A) / gelb (B)
Die SD-Bus-Leitung muss an beiden Enden terminiert (=abgeschlossen) wer-
den. Dazu an beiden Enden der Busleitung ein Widerstand mit dem Wert 120
Ohm an den beiden Datenleitungen A und B des Busses anschließen.
Bei SD-Busgeräten ist der 120 Ohm-Abschlusswiderstand bereits auf der
Leiterplatte vorhanden. Die Terminierung des SD-Bus an einem Programm-
wahlschalter wird durch das Stecken eines Terminierungssteckers in einen der
beiden Steckplätze des Programmwahlschalters hergestellt (siehe Abbildung
4). Die Terminierung darf nur an den beiden Endgeräten der Busleitung, nicht
an Geräten zwischen den Enden und nicht an Geräten mit einer Stichleitung
vorgenommen werden.

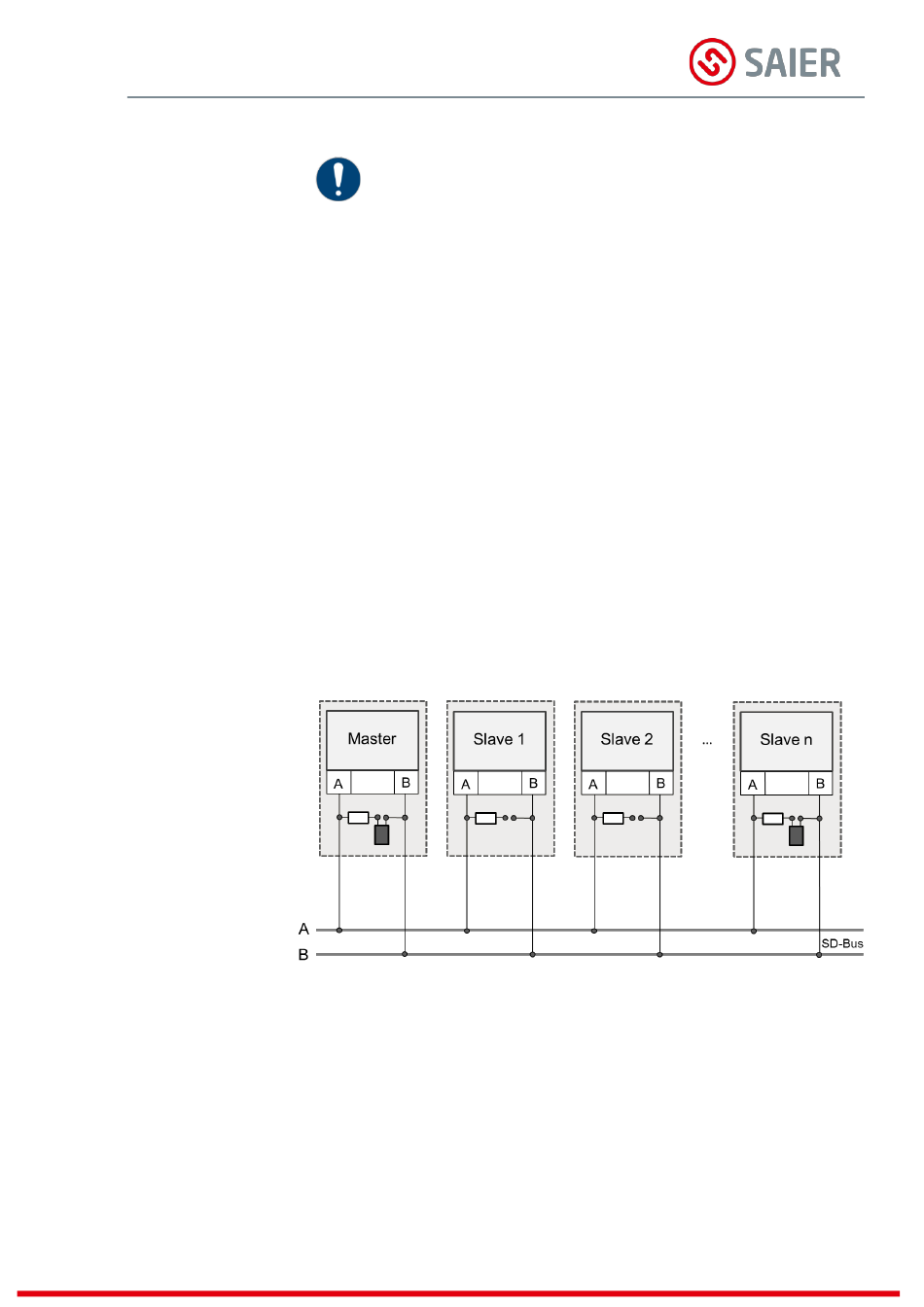

Abbildung 6: modulares Dosiersystem mit SD-Bus
Stand 01/2020
Wichtige Information
Ist eine Stichleitung unumgänglich (z.B. für SDB-HLED), ist
dafür eine Stichleitung von bis zu 5m Länge zugelassen.
