RCMFX-2R

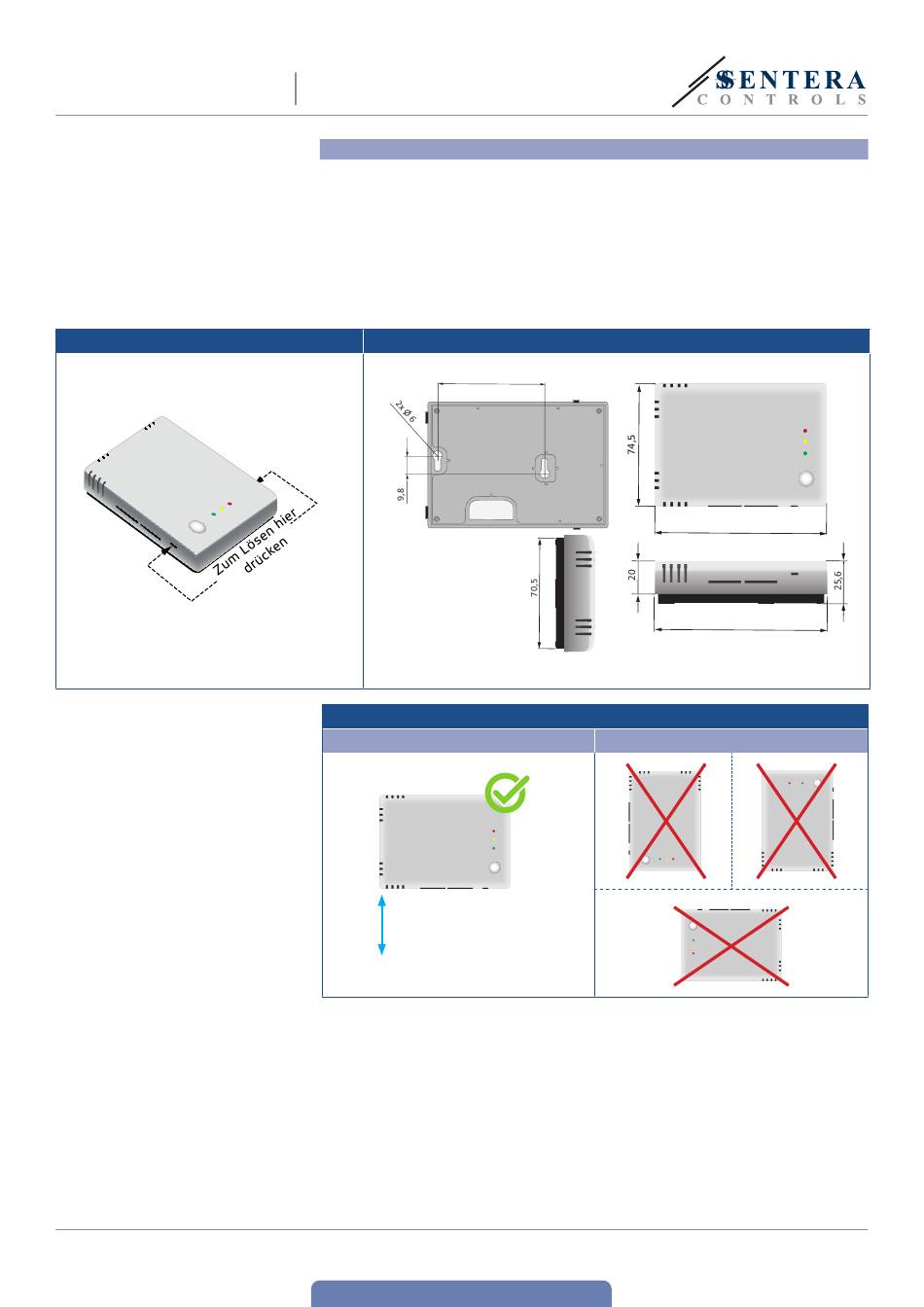

Fig. 1 Lösen der Schnappverbindungen
MIW-RCMFX-2R-DE-000 - 04 / 06 / 21
INTELLIGENTER CO
2
RAUMFÜHLER
Gehen Sie wie folgt vor:
1.
Entfernen Sie mit einem flachen Schraubendreher die weiße Frontabdeckung,
indem Sie die Schnappverschlüsse auf beiden Seiten lösen (siehe Fig. 1
Schnappverschlüsse lösen).
2.
Schieben Sie die Kabel durch die Öffnung auf der Rückseite (Siehe Fig.
2Einbaumasse).
3.
Montieren Sie den Raumsensor auf einer Mindesthöhe von 1,5 m vom Boden.
Verwenden Sie geeignetes Befestigungsmaterial (nicht im Lieferumfang
enthalten). Achten Sie auf die richtige Einbaulage und Einbaumasse (siehe Fig. 2
und Fig. 3).
Fig. 2 Einbaumaße
Fig. 3 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
4.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 4.)
www.sentera.eu
Zurück zu Inhaltsverzeichnis
59,8
Falsch
104,5
104,5
7 - 10
