Reflexa PL-1 Montage- Und Bedienungsanleitung Seite 10

10
2 Installation und Montage

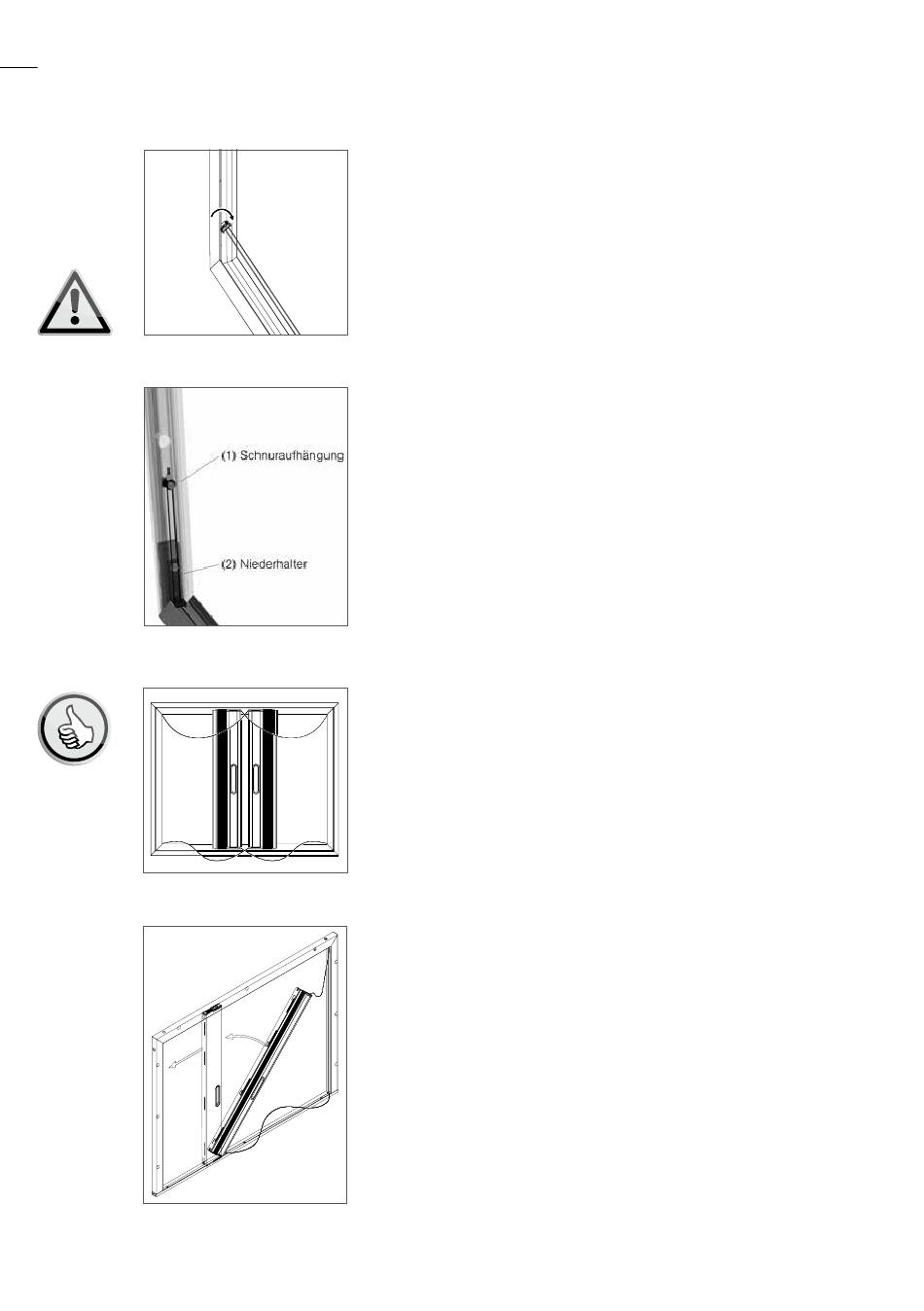

Abb. 6: Schnurhalter fixieren
Abb. 6.1: Schnuraufhängung
Abb. 7: beide KITs einsetzen
Abb. 8: Funktionsprinzip der
KIT-Montage
jeweils gegenüber dem jeweiligen Gewebepaket in
die Nut des Rahmenprofils einschieben (beispiels-
weise mit Spitzzange), mit einer 90° Drehung fixieren
und auf Anschlag nach oben bzw. nach unten
schieben.
Schüre dürfen nicht verdreht werden.
Gewebepaket mit Griffleiste schräg in die waagrech-
ten Rahmenteile einfahren, senkrecht ausrichten und
in das seitliche Rahmenprofil einrasten lassen.
Nach dem Eindrehen der Schnurhalter muss das
Schnurende auf die (1) Schnuraufhängung gehoben
werden. Anschließend die Schraube des (2) Nieder-
halters gelöst und diese ganz nach unten oder oben
auf Anschlag geschoben werden. Dadurch wird die
Schnurumlenkung fixiert.
Die Schnuraufhängungen können innerhalb der
Markierungen (+ /- 5 mm) frei verschoben werden
um die Bedienspannung zu erhöhen oder um diese
nachzulassen.
Vor Einbau der Magnetleiste diese an die Griff-
leisten halten und prüfen, ob die Polung der
beiden Magnete übereinstimmt.
Dann die Magnetleiste schräg in die horizontalen
Rahmenteile einfahren, senkrecht ausrichten und
gegenüber dem Gewebepaket mit entgegengesetz-
ter Polung in das seitliche Rahmenprofil einrasten
lassen.
Funktionalität, sichere Befestigung und um laufende
Dichtheit überprüfen.
