1 Gerätereihe
1.2 Benennung bei DX-NET-PROFIBUS
1.2 Benennung bei DX-NET-PROFIBUS
1.3 Bestimmungsgemäßer Einsatz
①
②
10

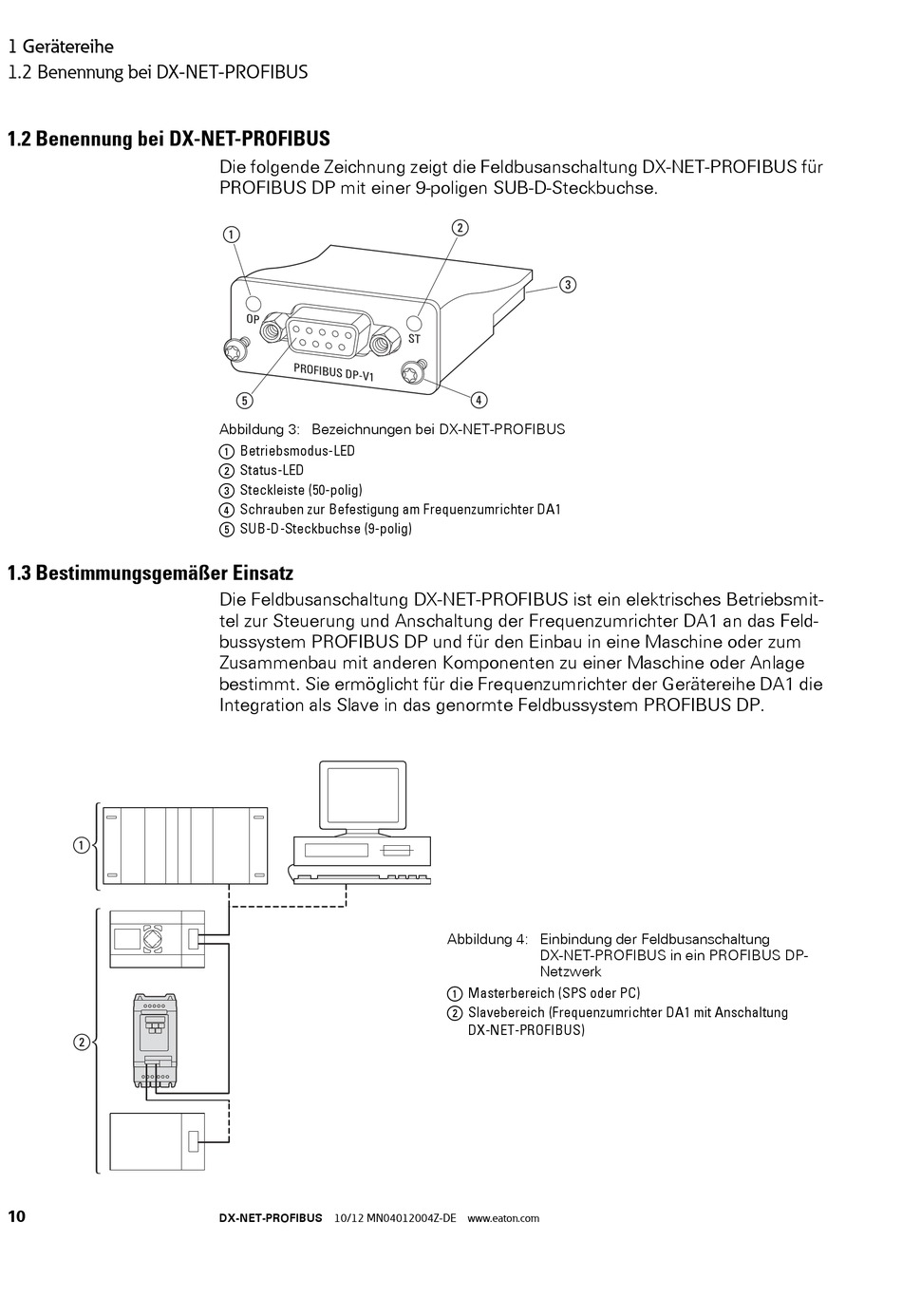

Die folgende Zeichnung zeigt die Feldbusanschaltung DX-NET-PROFIBUS für
PROFIBUS DP mit einer 9-poligen SUB-D-Steckbuchse.
①
O P
P R O F IB U S
D P - V 1
⑤
Abbildung 3: Bezeichnungen bei DX-NET-PROFIBUS
a Betriebsmodus-LED
b Status-LED
c Steckleiste (50-polig)
d Schrauben zur Befestigung am Frequenzumrichter DA1
e SUB-D-Steckbuchse (9-polig)
Die Feldbusanschaltung DX-NET-PROFIBUS ist ein elektrisches Betriebsmit-
tel zur Steuerung und Anschaltung der Frequenzumrichter DA1 an das Feld-
bussystem PROFIBUS DP und für den Einbau in eine Maschine oder zum
Zusammenbau mit anderen Komponenten zu einer Maschine oder Anlage
bestimmt. Sie ermöglicht für die Frequenzumrichter der Gerätereihe DA1 die
Integration als Slave in das genormte Feldbussystem PROFIBUS DP.
DX-NET-PROFIBUS 10/12 MN04012004Z-DE www.eaton.com
②
③
S T
④
Abbildung 4: Einbindung der Feldbusanschaltung
DX-NET-PROFIBUS in ein PROFIBUS DP-
Netzwerk
a Masterbereich (SPS oder PC)
b Slavebereich (Frequenzumrichter DA1 mit Anschaltung
DX-NET-PROFIBUS)
