STVS1
230 VAC TRAFO-DREHZAHLREGLER MIT
ANALOGEINGANG

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

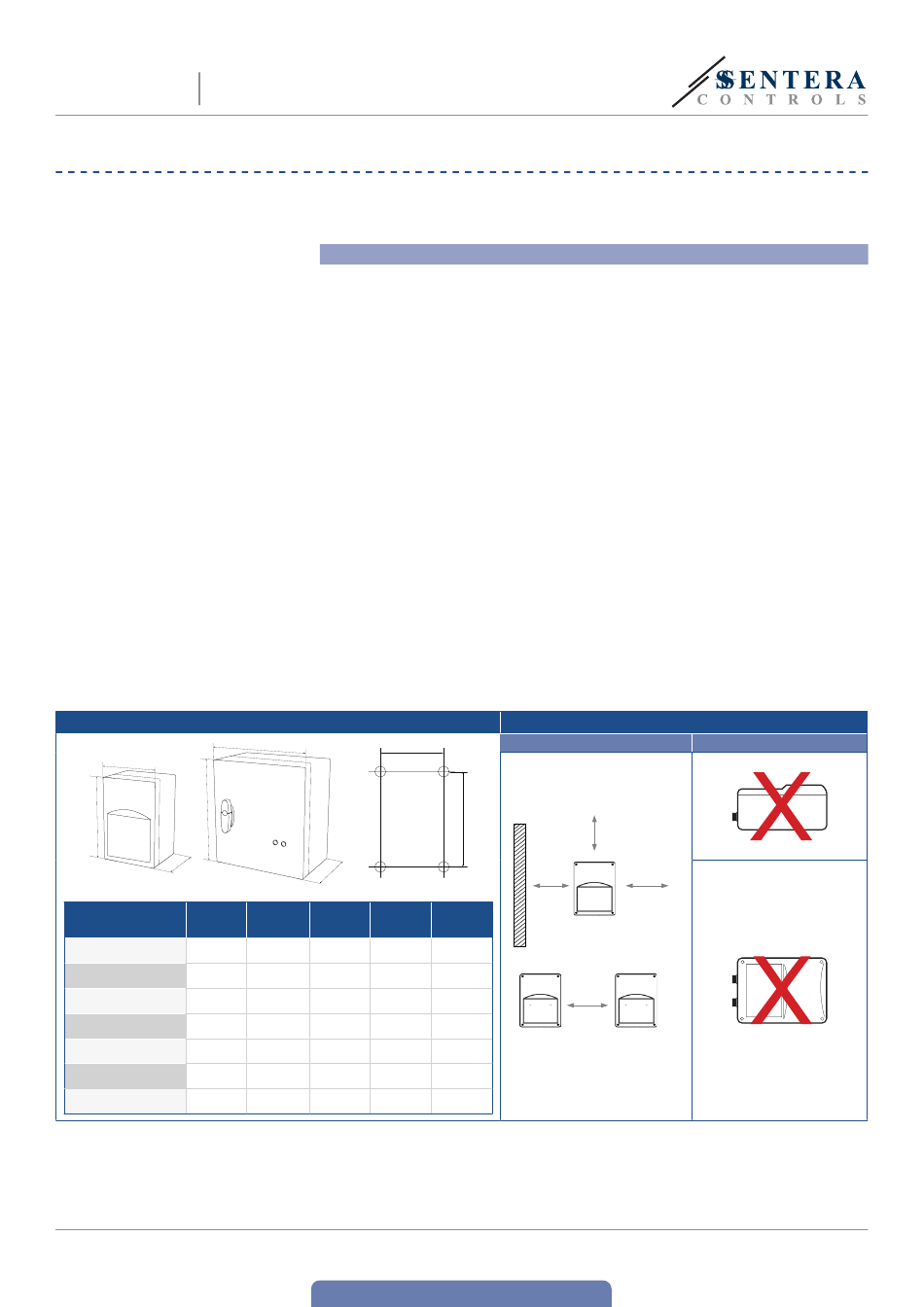

Fig. 1 Einbaumaße
A
B
B
C
A
Artikelcode
[mm]
STVS1-15L22
200
STVS1-25L22 200
STVS1-35L22 200
STVS1-50L22 200
STVS1-75L22
200
STVS1100L22 300
STVS1130L22 300
MIW-STVS1-DE-000 - 06 / 04 / 2022
Bevor Sie mit der Montage des STVS1 beginnen, lesen Sie sorgfältig "Sicherheit und
Vorsichtsmaßnahmen" und befolgen Sie diese Schritte. Wählen Sie eine glatte feste
Oberfläche für die Installation (eine Wand, ein Panel usw.).
Gehen Sie wie folgt vor:
1.
Schrauben Sie den Gehäusedeckel ab und öffnen Sie das Gehäuse. Achten Sie auf
die Drähte, die die Frontabdeckung mit der Leiterplatte verbinden.
2.
Befestigen Sie das Gerät mit den mitgelieferten Schrauben und Dübeln an der
Wand oder Platte. Achten Sie auf die richtige Einbaulage und Einbaumasse.
(Siehe Fig. 1 Einbaumaße und Fig. 2 Einbaulage.)
3.
Beachten Sie die folgenden Hinweise, um die Betriebstemperatur zu minimieren:
3.1 Beachten Sie die Abstände sowohl zwischen der Wand / Decke und dem
Gerät als auch zwischen zwei Geräten, wie in Fig.2 gezeigt. Um eine
ausreichende Belüftung vom Trafo-Drehzahlregler zu gewährleisten, muss
der Abstand auf jeder Seite eingehalten werden.
3.2 Bitte beachten Sie bei der Installation des Geräts, dass je höher Sie es
installieren, desto wärmer das Gerät wird. So kann beispielsweise in einem
Technikraum die richtige Einbauhöhe von großer Bedeutung sein.
3.3 Wenn die maximale Umgebungstemperatur nicht eingehalten werden kann,
sorgen Sie bitte für eine zusätzliche Zwangsbelüftung / Kühlung.
Die Nichteinhaltung der oben aufgeführten Regeln kann die Lebensdauer
verkürzen und den Hersteller von jeglicher Verantwortung entbinden.
Für Metallgehäuse (über 7,5 A)
4.
Einmal in Position gesichert, sollten die Befestigungsschrauben oder Bolzen
abgedichtet werden, um die IP-Schutzart des Gehäuses aufrechtzuerhalten.
5.
Weil das Gehäuse des Reglers aus Metall besteht, muss es geerdet und mit
anderen vorhandenen Metallflächen verbunden werden.
A
D
C
B C D
[mm] [mm] [mm]
305 140 183
305 140 183
305 140 183
305 140 183
305 140 183
325 170 255
325 170 255
6.
Führen Sie die Kabel durch die Kabelverschraubungen und führen Sie die
Verdrahtung gemäss Schaltplan aus (siehe Fig.3 ), mit Hilfe der Informationen
aus dem Abschnitt "Verkabelung und Anschlüsse „.
6.1 Schließen Sie die Stromversorgungsleitung (Klemmen L, N und Pe) an;
6.2
Schließen Sie den/die Motor(en) (Klemmen U, N und Pe) an;
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 2 Einbaulage
Richtig
50 mm
Mauer
E
50 mm
E
[mm]
236
236
75 mm
236
236
236
255
255
Falsch
50 mm
6 - 9
