STVS1
230 VAC TRAFO-DREHZAHLREGLER MIT
ANALOGEINGANG

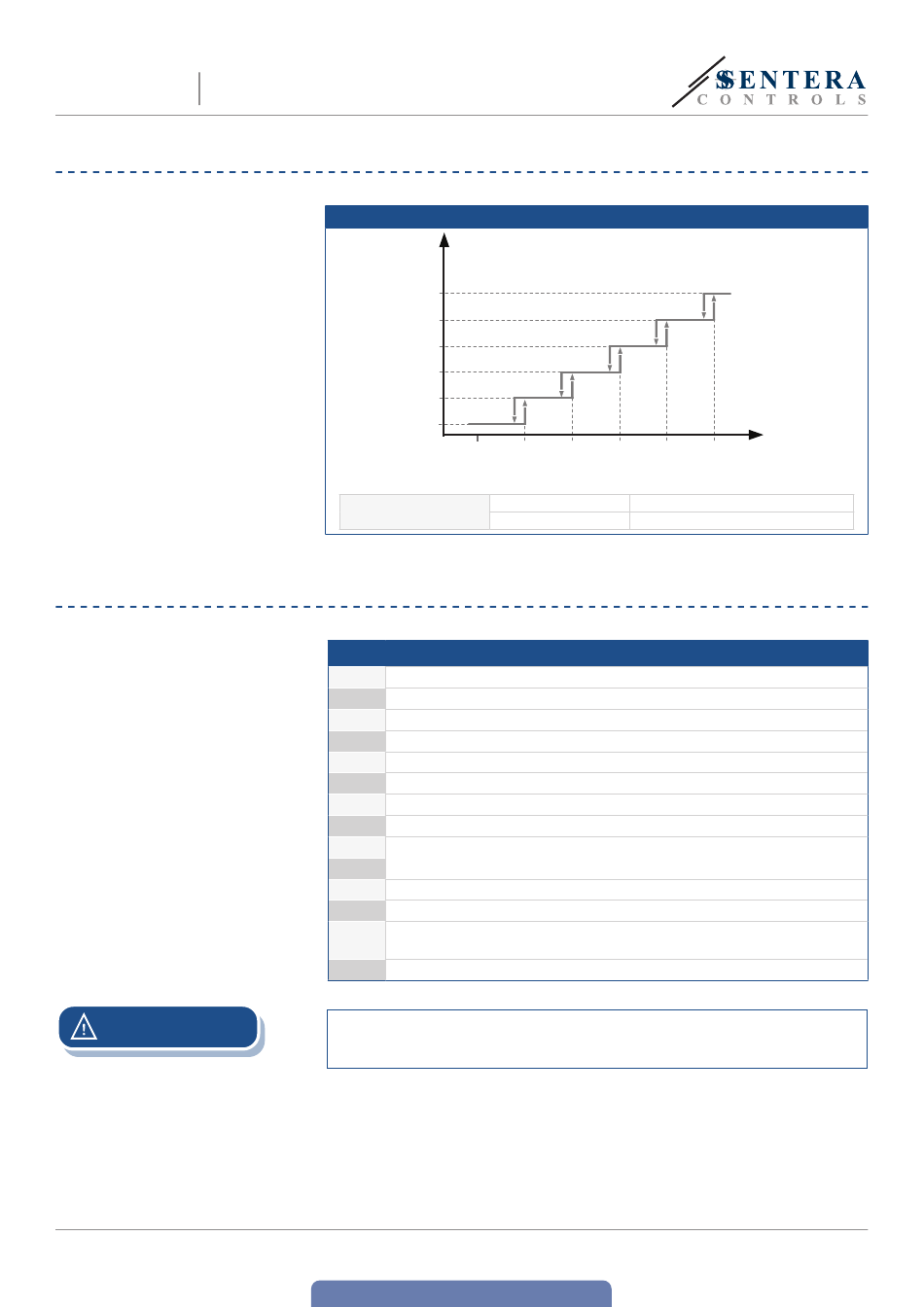

FUNKTIONSDIAGRAMM

VERKABELUNG UND ANSCHLÜSSE
ACHTUNG
MIW-STVS1-DE-000 - 06 / 04 / 2022
U (VAC)/
Geschwindigkeit
230
190
170
140
110
0
0
Schaltstufen
L
N
PE
PE
L1
N1
N1
U
TK
Eingang - TK Überwachung für thermischen Motorschutz
TK
0V
+12V
Digitaler Ausgang 12 VDC / Imax 50 mA (0 VDC = TK Fehler; 12 VDC =
+V*
V/C
Der Gesamtausgangsstrom für beide Ausgänge (+12V und +V) darf
100 mA nicht überschreiten !
