DRY
ELEKTRONISCHER DREHZAHLSTELLER,
DIN-SCHIENENMONTAGE
VERKABELUNG UND ANSCHLÜSSE
MONTAGEANLEITUNG IN SCHRITTEN
MIW-DRY-DE-000 - 28 / 11 / 2024

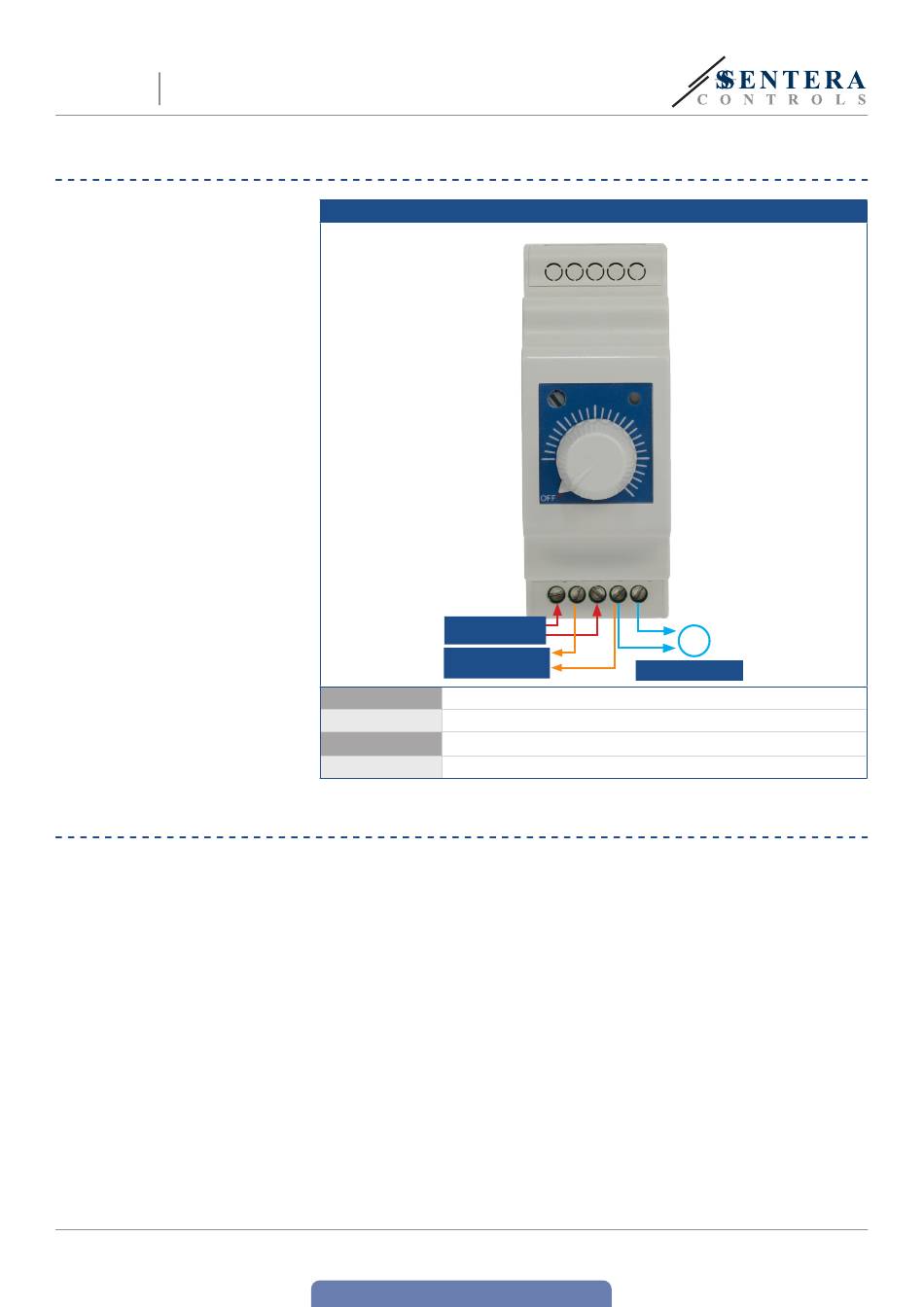

Fig. 1 Verdrahtung
Versorgungsspannung
Ungeregelter Ausgang
230 VAC
L, N Stromversorgung: 230 VAC ±10 % / 50—60 Hz
U, N Geregelter Ausgang
Ungeregelter Ausgang 230 VAC
L1, N
Anschlüsse Kabelquerschnitt: max. 2,5 mm
Bevor Sie mit der Montage des Geräts anfangen, lesen Sie bitte sorgfältig die
"Sicherheits und Vorsichtsmaßnahmen". Gehen Sie dann mit den folgenden
Montageschritten weiter:
1.
Schalten Sie die Stromversorgung ab.
2.
Montieren Sie den
von 35 mm in einem gut belüfteten Schaltschrank. Achten Sie auf die
akzeptablen Betriebsumgebungsbedingungen für dieses Produkt. Ziehen Sie den
Verriegelungsclip, bevor Sie das Gerät auf die Schiene setzen, und lösen Sie dann
den Verriegelungsclip wieder in seine ursprüngliche Position, um das Gehäuse an
der Schiene zu befestigen (siehe Abb. 2 Verriegelungsclip für DIN-Schiene)
