testo M8 Bedienungsanleitung Seite 7

Bedienungsanleitung - Technische Daten und Montageanleitung

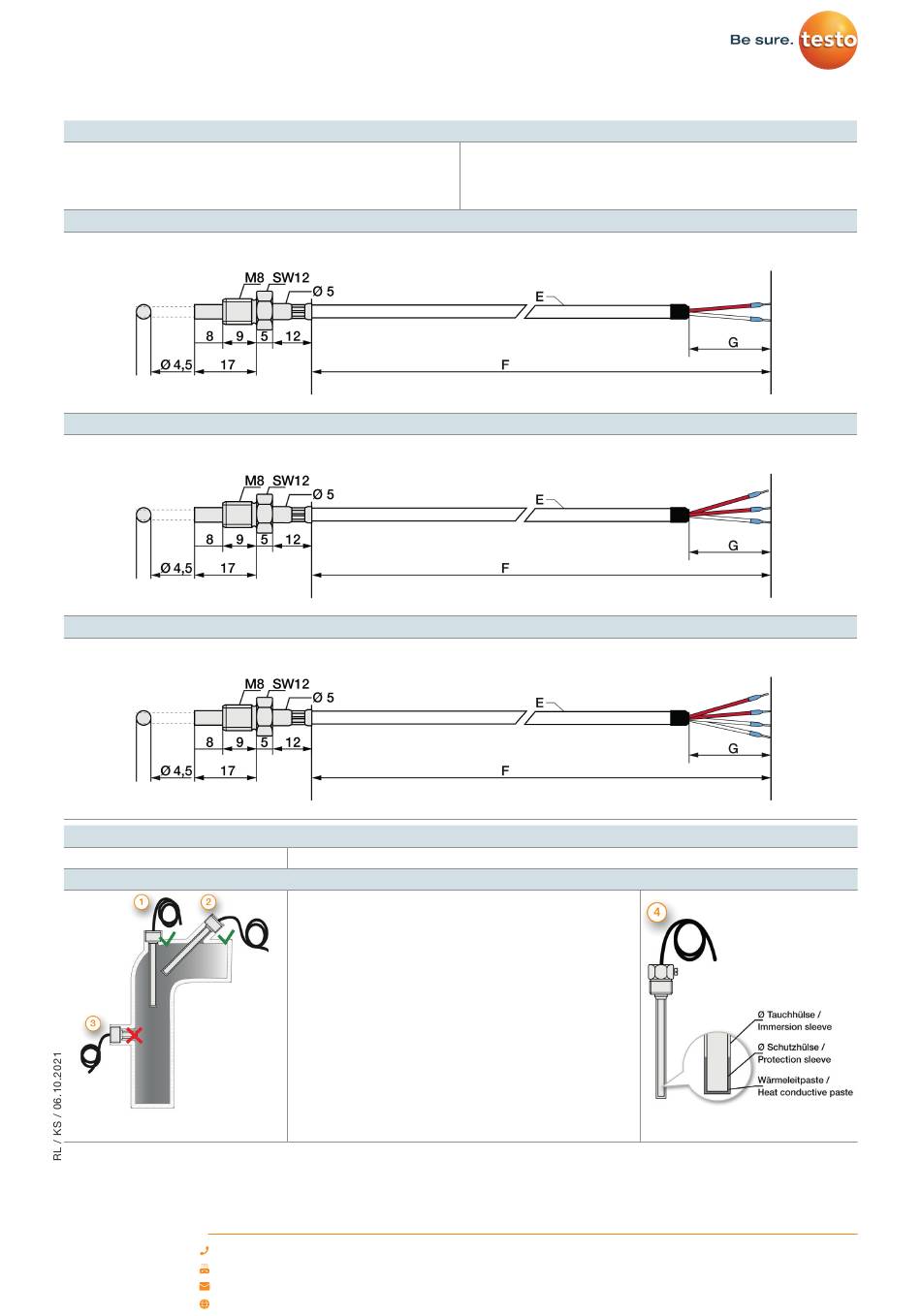

Technische Zeichnung
Konfigurierbare Optionen
A - Messelement
B - Anschlussart
C E - Material Anschlussleitung
Ausführung 2-Leiter / 2-Wire version
Ausführung 3-Leiter / 3-Wire version
Ausführung 4-Leiter / 4-Wire version
Lieferung und Montage
Lieferung und Verpackung
Wichtige Montagehinweise
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1 +49 7653 96597-99
D-79853 Lenzkirch info@testo-sensor.de
www.testo-sensor.de
F - Länge Anschlussleitung
G - Stecker
H - Knickschutz
Alle Maßangaben in mm
Fühler, einzeln verpackt in PE Beutel
Durch die Wärmeableitung an die Umgebung können
Messfehler entstehen. Um diese möglichst klein zu halten,
empfehlen wir die Schutzhülse Ihres Temperaturfühlers
beim Einbau möglichst tief in das zu messende Medium
einzutauchen. Die optimale Einbautiefe sollte 10-15 mal dem
Ø der Schutzhülse bzw. bei Verwendung einer Tauchhülse dem
Ø der Tauchhülse entsprechen. Beim Einbau in Rohrleitungen,
deren Ø keine ausreichend tiefe Einbautiefe hat, sollten Sie den
Fühler entweder schräg oder in einem Rohrkrümmer einbauen.
Achten Sie darauf, dass Sie ausreichend Platz haben, sodass
der Fühler auch wieder ausgebaut werden kann. 1) Einbau
mit ausreichender Einbautiefe 2) Einbau schräg bei kleinem
Rohr-Ø 3) So nicht: Mindesteinbautiefe nicht erreicht
Bitte verlegen Sie das Kabel so, dass kein Wasser in den Fühler
eindringen kann und mit Reserveschlaufe (4). So können Sie
den Fühler ausfahren ohne den elektrischen Anschluss zu lösen.
