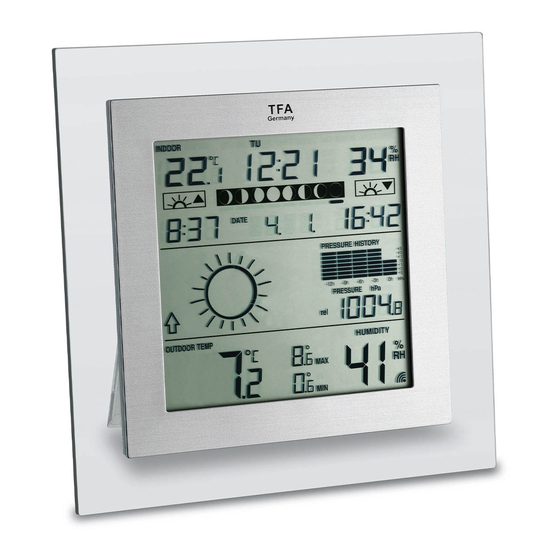

DRAHTLOSE 868 MHZ-WETTERSTATION
Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren
wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den
Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die
Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen
wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus
solchen ergeben können.
Beachten Sie besonders die Sicherheitshinweise!
Bewahren Sie diese Anleitung gut auf!
LIEFERUMFANG:
Wetterstation (Basisgerät)
•
Außensender
•
Bedienungsanleitung
•
EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN WETTERSTATION AUF EINEN
BLICK:
24-Stunden-Zeitanzeigeformat (Sekundenanzeige durch einmaliges Drücken der SUN Taste)
•
Kalenderanzeige: Wochentag, Tagesdatum, Monat (Jahreszahl nur im Einstellmodus)
•
Wählbare Sommer-/Winterzeit-Funktion (DST = Daylight Saving Time)
•
Funktion Täglicher Alarm
•
Wettervorhersage mit Wettertendenzanzeige
•
Temperaturanzeige in °C
•
Anzeige der Raumtemperatur mit Speicherung der MIN-/MAX-Werte
•
Anzeige der Außentemperatur mit Speicherung der MIN-/MAX-Werte und deren Zeit und Datum
•
Alle gespeicherten MIN/ MAX-Werte können auf die aktuellen Werte zurückgesetzt werden
•
Anzeige von Raum- und Außenbereichsluftfeuchtigkeit in RH%
•
Relativer und absoluter Luftdruck in hPa
•
Grafische Darstellung des relativen Luftdrucks für die letzten 12 Stunden
•
Anzeige von Sonnenaufgang, Sonnenuntergang und Sonnenscheindauer für 150 europäische Städte
•
Anzeige von 8 Symbolen zur Darstellung der aktuellen Mondphase
•
LCD-Kontrasteinstellung
•
Batterietiefstandsanzeige
•
Tischaufstellung oder Wandmontage
•
Betriebsanleitung
Kat. Nr. 35.1121.IT
4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TFA 35.1121.IT
Inhaltszusammenfassung für TFA 35.1121.IT
- Seite 1 DRAHTLOSE 868 MHZ-WETTERSTATION Betriebsanleitung Kat. Nr. 35.1121.IT Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den...
-
Seite 2: Zu Ihrer Sicherheit
ZU IHRER SICHERHEIT: Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie • das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. • Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für •... -
Seite 3: Einlegen Und Ersetzen Der Batterien Im Thermo-Hygro-Aussensender
EINLEGEN UND ERSETZEN DER BATTERIEN IM THERMO-HYGRO-AUSSENSENDER Der Außensender arbeitet mit 2 x 1,5 V-Batterien vom Typ Micro AAA, IEC LR3. Wird ein Batterietausch nötig, so erscheint auf dem LCD des Senders ein Batteriesymbol als Batterietiefstandsanzeige. Zur Installation oder zum Austausch dieser Batterien folgen Sie bitte den Schritten unten: Entfernen Sie den Batteriefachdeckel. -
Seite 4: Min/ Max-Taste
müssen alle Batterien für mindestens 60 Sekunden entnommen und dann neu eingesetzt werden. Kommen die Raumdaten wie gewünscht zur Anzeige, so kann mit dem nächsten Schritt fortgefahren werden. Nachdem alle Batterien eingelegt sind, wird die Wetterstation beginnen, Daten vom Außensender zu empfangen. -
Seite 5: Lcd-Bildschirm
ALARM-Taste (Weckalarm) Drücken zur Aktivierung/ Deaktivierung des Weckalarms • Drücken Sie die Taste für etwa 3 Sekunden zum Eintritt in den Alarmeinstellmodus • Beendigung des Weckalarms • Zum Verlassen des Manuellen und des Länder/Städte-Einstellmodus • SUN-Taste Zur Umschaltung zwischen den Anzeigen von Datum (Normalmodus), Sekunden, •... -
Seite 6: Einstellung Des Lcd-Kontrasts
Manuelle Zeiteinstellung • Kalendereinstellung • Einstellung des relativen Luftdrucks • Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den manuellen Einstellmodus: EINSTELLUNG DES LCD-KONTRASTS blinkend Der LCD-Kontrast kann nach den Ansprüchen des Anwenders in 8 Stufen eingestellt werden (Voreinstellung LCD 3). -
Seite 7: Kalendereinstellung
Die Minutenstellen werden blinken. Benutzen Sie zur Einstellung der Minuten die + -Taste. Benutzen Sie die MIN/MAX-Taste zur Verminderung der Werte. Drücken Sie zum Eintritt in die „Kalendereinstellung“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der ALARM- oder der SUN-Taste. KALENDEREINSTELLUNG Wochentag Jahr (blinkend) -
Seite 8: Einstellung Des Orts Für Die Sonnenaufgangs- Und -Untergangszeit
EINSTELLUNG DES ORTS FÜR DIE SONNENAUFGANGS- UND -UNTERGANGSZEIT In Abhängigkeit der Örtlichkeit, des Datums, der Zeit und der Einstellung von Sommer-/Winterzeit (DST) wird die Sonnenaufgangs- und -untergangszeit bzw. die Sonnenscheindauer täglich automatisch um 00:00 Uhr auf den aktuellen Stand gebracht. Drücken und halten Sie zum Eintritt in den Orts-Einstellmodus für 3 Sekunden die SUN-Taste. -
Seite 9: Einstellung Des Weckzeitalarms
Durch einmaliges weiteres Drücken der SUN-Taste wird die gewählte Stadt angezeigt (siehe “EINSTELLUNG DES ORTS FÜR DIE SONNENAUFGANGS- und -UNTERGANGSZEIT”). Drücken Sie zur Rückkehr in den normalen Anzeigemodus ein weiteres Mal die SUN-Taste. EINSTELLUNG DES WECKZEITALARMS Weckalarmzeit (blinkend) Alarmsymbol Einstellung des Weckalarms: Drücken Sie die ALARM Taste. -
Seite 10: Wettertendenzanzeige
Die Anzeigesymbole zeigen eine Wetterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist das aktuelle Wetter zum Beispiel wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. -
Seite 11: Relativer Und Absoluter Luftdruck
Die Balkengrafik zeigt den statistischen Luftdruckverlauf über die letzten 12 Stunden in 5 Schritten zum Zeitpunkt 0h, -3h, -6h, -9h und -12h an. Der Zeitpunkt “0h” repräsentiert den gespeicherten Luftdruckwert der aktuellen vollen Stunde. Die Balken stellen die Luftdruckwerte in “hPa” (0, ±1, ±3, ±5) zu den entsprechenden Zeitpunkten dar. -
Seite 12: Rückstellung Der Min/Max-Temperaturdaten
ZUR ANSICHT DER MIN/MAX-TEMPERATURDATEN Drücken Sie zur sequentiellen Darstellung der MIN/MAX-Raum- und Außentemperaturwerte mehrfach die MIN/MAX-Taste. Hinweis: Die gespeicherten MIN/MAX-Außentemperaturwerte werden mit gespeicherter Zeit und Datum von deren Eintritt angezeigt. Zeitpunkt der Speicherung der MIN/MAX Außenbereichsdaten Datum der Speicherung der MIN/MAX Außenbereichsdaten MAX Außen- MAX-Symbol (Außentemperatur) -
Seite 13: Platzierung Der Wetterstation
Der Abstand von Wetterstation und Außensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollte mindestens 2 Meter betragen. Vermeiden Sie, den Außensender direkt an oder in die Nähe von metallischen Fensterrahmen zu platzieren. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern. -
Seite 14: Platzierung Des Thermo-Hygro-Aussensenders
PLATZIERUNG DES THERMO-HYGRO-AUSSENSENDERS Montage bitte an einem geschützten Ort zur Vermeidung von Beeinflussung durch Regen oder direkte Sonneneinstrahlung. Der Thermo-Hygro-Außensender kann mithilfe des Halters, der als Tischständer oder Wandhalter benutzt werden kann, auf eine ebene Fläche gestellt oder an eine Wand montiert werden. -
Seite 15: Technische Daten
36 x 16 x 102,6 mm (ohne Halter) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
