- Seite 1 Installationshandbuch DEVIreg™ 132 Elektronischer Thermostat www.DEVI.com...
- Seite 2 DEVIreg™ 132 Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis

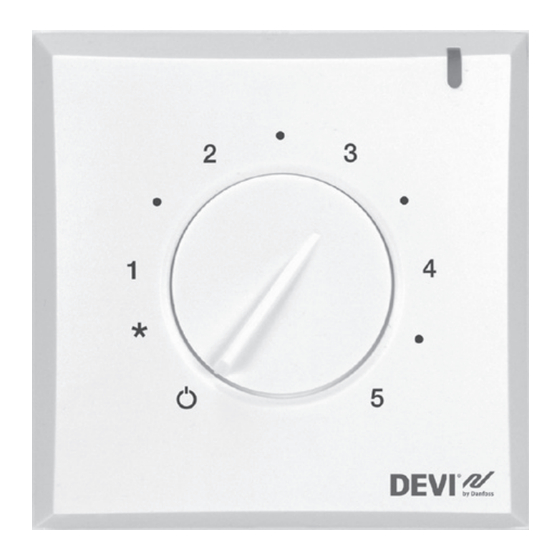

Der Thermostat verfügt über einen Einstellknopf zur An- passung der Temperatur mit einer Skala von ( ) 5–45 °C und über eine LED-Anzeige, die Standby-Perioden (grünes Licht) und Heizperioden (rotes Licht) anzeigt. Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Installationshandbuch... -
Seite 4: Technische Spezifikationen
DEVIreg™ 132 Technische Spezifikationen Betriebsspannung 220-240 V~, 50 Hz Leistungsaufnahme im Max. 5 W Standby-Betrieb Relais: Ohmsche Last Max. 16 A/3680 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Fühler NTC 15 kOhm bei 25 °C Fühlerwerte: 0 °C 42 kΩ... -
Seite 5: Sicherheitshinweise
DEVIreg™ 132 Abmessungen 82 x 82 x 36 mm Gewicht 90 g Das Produkt entspricht dem EN/IEC-Standard „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) • EN/IEC 60730-2-9 (Thermostat) Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. -
Seite 6: Montageanweisungen
DEVIreg™ 132 • Der Fühler gilt als spannungsführend. Beachten Sie dies, wenn der Fühler verlängert werden soll. • Verbinden Sie den Thermostaten stets mit einer unter- brechungsfreien Stromversorgung. • Setzen Sie den Thermostaten weder Feuchtigkeit, Wasser, Staub noch übermäßiger Hitze aus. Montageanweisungen Beachten Sie die folgenden Einbauhinweise: Platzieren Sie den Thermostaten in geeigneter... - Seite 7 DEVIreg™ 132 Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht ausgesetzt ist. Hinweis: Ein Bodenfühler ermöglicht eine genauere Temperaturregelung und wird für alle Fußbodenheizungen empfohlen. In Ver- bindung mit Holzböden ist die Verwendung eines Bodenfühlers vorgeschrieben, um das Risiko einer Überhitzung des Fußbodens zu verringern.
- Seite 8 DEVIreg™ 132 Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: Öffnen Sie den Thermostaten: • Entfernen Sie den Einstellknopf, um zu der Schraube zu gelangen, die das Vorderteil hält. • Lösen Sie die Schraube. • Drücken Sie die Arretierung an der Oberseite des Thermostaten mithilfe eines flachen Gegenstandes ein und ziehen Sie dabei vorsichtig die Frontabdec- kung ab.
- Seite 9 DEVIreg™ 132 Befestigen Sie den Thermostaten direkt an der Wand, indem Sie die Schrauben durch die Öffnungen an den Seiten des Thermostaten führen. = Bohren Sie Löcher für die Befestigung des Ther- mostaten. Schließen Sie den Thermostaten gemäß Schaltplan an. LOAD LOAD Max.Load...
-
Seite 10: Einstellungen
DEVIreg™ 132 Bauteil mit der Temperaturanzeige in der oberen rechten Ecke drehen. Installieren Sie die Frontabdeckung und den Einstellk- nopf in umgekehrter Montagereihenfolge. Schalten Sie die Spannungsversorgung ein. Einstellungen Ändern der minimalen und maximalen Fußbodentem- peratur Heben Sie mithilfe eines dünnen Schraubendrehers den Einstellknopf ab. -
Seite 11: Wärme-Beispiele
DEVIreg™ 132 • Die maximale Bodentemperatur ist standardmäßig auf 35 °C eingestellt. • Verwenden Sie zur Regelung der Fußbodenheizung stets einen Bodenfühler oder eine Kombination aus Raum- und Bodenfühler. Ohne einen Bodenfühler fällt die Temperaturregelung ungenauer aus und Sie riskieren eine Überhitzung des Fußbodens. Wärme- Beispiele Details... -
Seite 12: Garantie
Thermostate: DEVIreg™ 132. Sollten Sie entgegen allen Erwartungen bei Ihrem DEVI-Produkt auf Probleme stoßen, gewährt Ihnen DEVI ab dem Kaufdatum die DEVIwarranty unter folgenden Bedingungen: Während des Garantiezeitraums liefert Danfoss ein neues vergleich- bares Produkt oder repariert das vorhandene Produkt, sofern festgestellt wird, dass dieses aufgrund der Ausführung, der Materialien oder der Herstellung fehlerhaft ist. - Seite 13 DEVIreg™ 132 Installationshandbuch...
-
Seite 14: Entsorgungsanweisungen
DEVIreg™ 132 Entsorgungsanweisungen Installationshandbuch... - Seite 15 Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 08091256 & AQ059486461368de-010102 © Danfoss | 05.2022...
