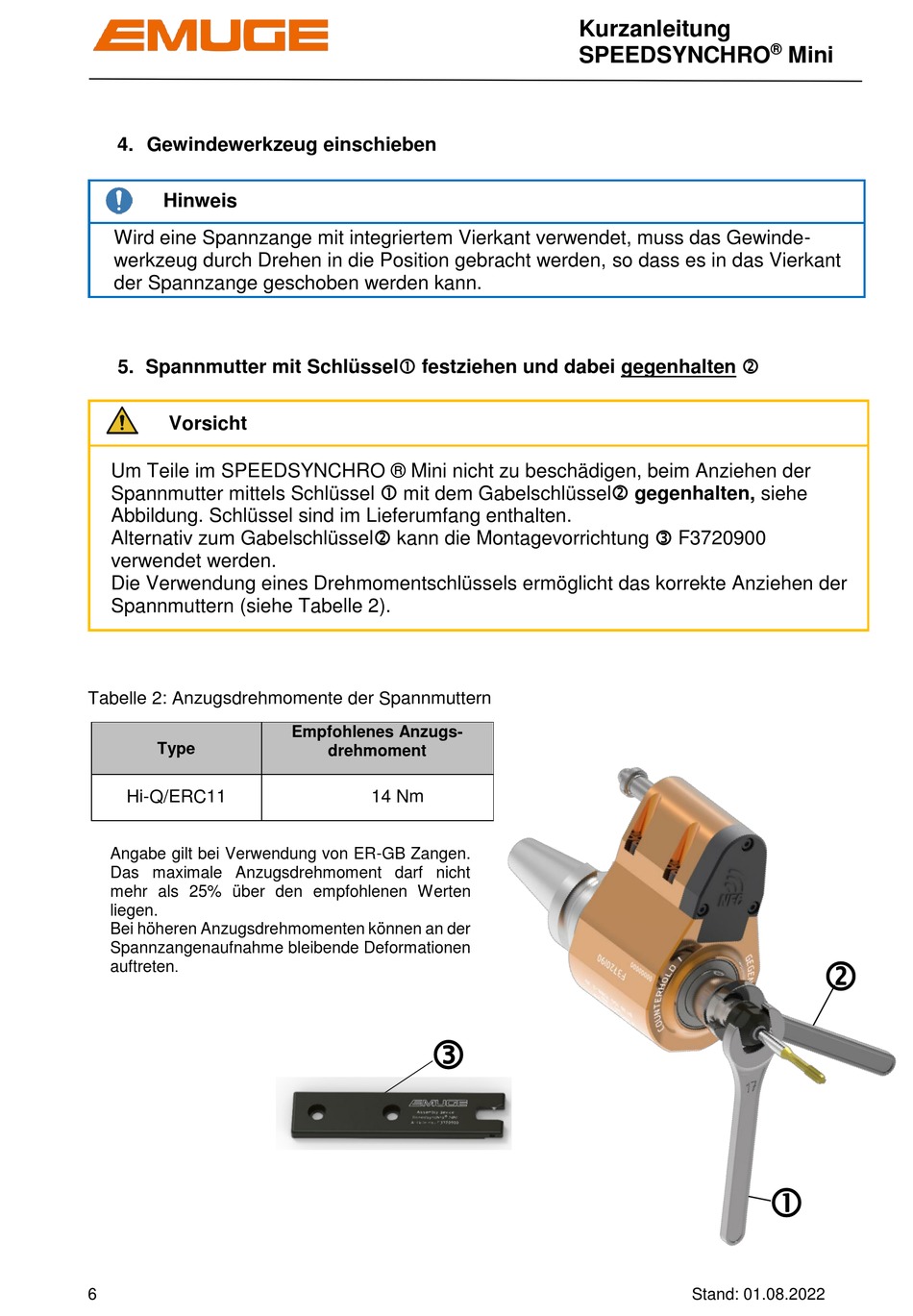

4. Gewindewerkzeug einschieben
Hinweis
Wird eine Spannzange mit integriertem Vierkant verwendet, muss das Gewinde-
werkzeug durch Drehen in die Position gebracht werden, so dass es in das Vierkant
der Spannzange geschoben werden kann.
5. Spannmutter mit Schlüssel festziehen und dabei gegenhalten
Vorsicht
Um Teile im SPEEDSYNCHRO ® Mini nicht zu beschädigen, beim Anziehen der
Spannmutter mittels Schlüssel mit dem Gabelschlüssel gegenhalten, siehe
Abbildung. Schlüssel sind im Lieferumfang enthalten.
Alternativ zum Gabelschlüssel kann die Montagevorrichtung F3720900
verwendet werden.
Die Verwendung eines Drehmomentschlüssels ermöglicht das korrekte Anziehen der
Spannmuttern (siehe Tabelle 2).
Tabelle 2: Anzugsdrehmomente der Spannmuttern
Type
Hi-Q/ERC11
Angabe gilt bei Verwendung von ER-GB Zangen.
Das maximale Anzugsdrehmoment darf nicht
mehr als 25% über den empfohlenen Werten
liegen.
Bei höheren Anzugsdrehmomenten können an der
Spannzangenaufnahme bleibende Deformationen
auftreten
.
6
Empfohlenes Anzugs-
drehmoment
14 Nm
Kurzanleitung
SPEEDSYNCHRO
Stand: 01.08.2022
®
Mini
