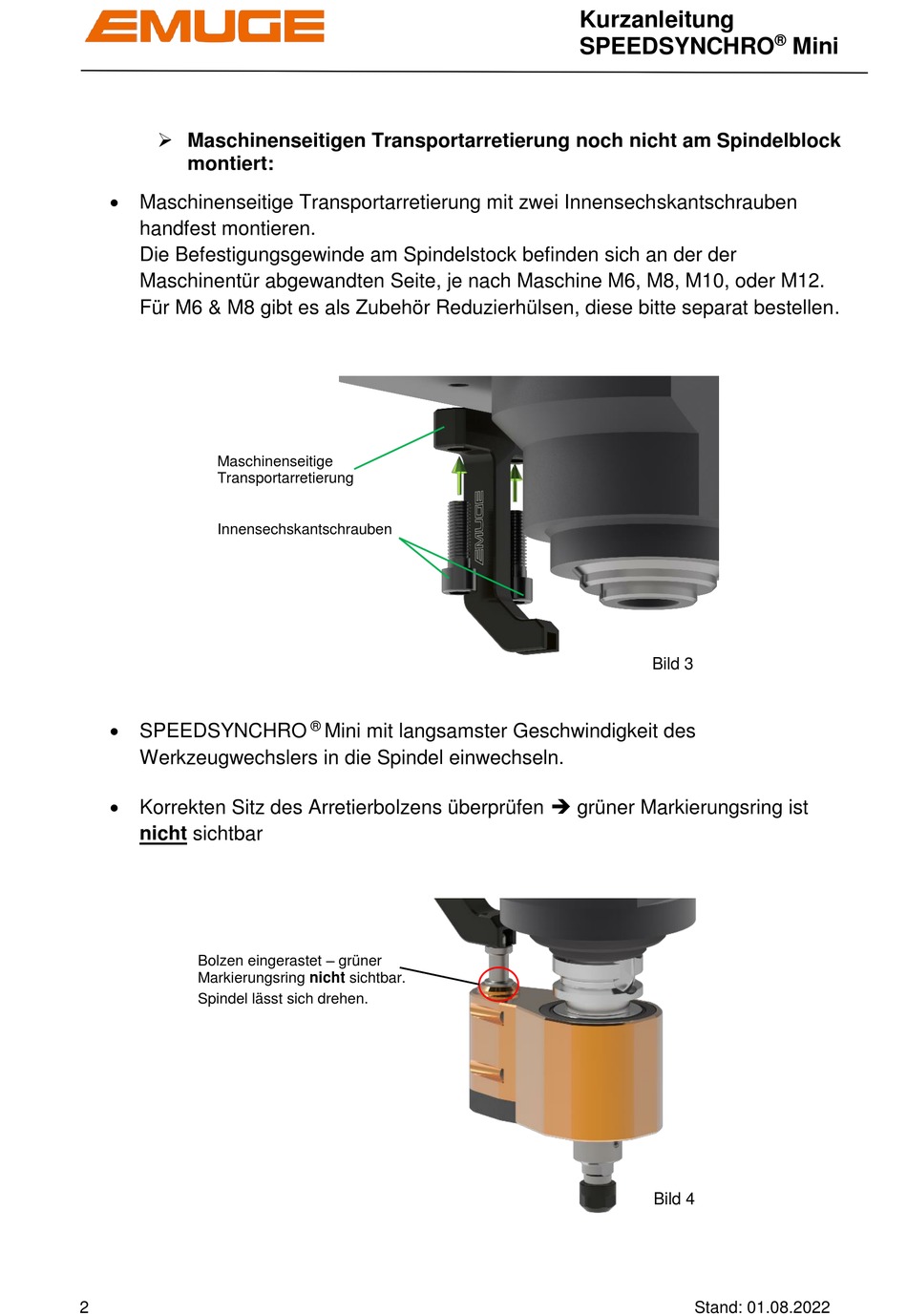

Maschinenseitigen Transportarretierung noch nicht am Spindelblock
montiert:
Maschinenseitige Transportarretierung mit zwei Innensechskantschrauben
handfest montieren.
Die Befestigungsgewinde am Spindelstock befinden sich an der der
Maschinentür abgewandten Seite, je nach Maschine M6, M8, M10, oder M12.
Für M6 & M8 gibt es als Zubehör Reduzierhülsen, diese bitte separat bestellen.
Maschinenseitige
Transportarretierung
Innensechskantschrauben
SPEEDSYNCHRO
Werkzeugwechslers in die Spindel einwechseln.
Korrekten Sitz des Arretierbolzens überprüfen grüner Markierungsring ist
nicht sichtbar
Bolzen eingerastet – grüner
Markierungsring nicht sichtbar.
Spindel lässt sich drehen.
2
®
Mini mit langsamster Geschwindigkeit des
Kurzanleitung
SPEEDSYNCHRO
Bild 3
Bild 4
Stand: 01.08.2022
®
Mini
