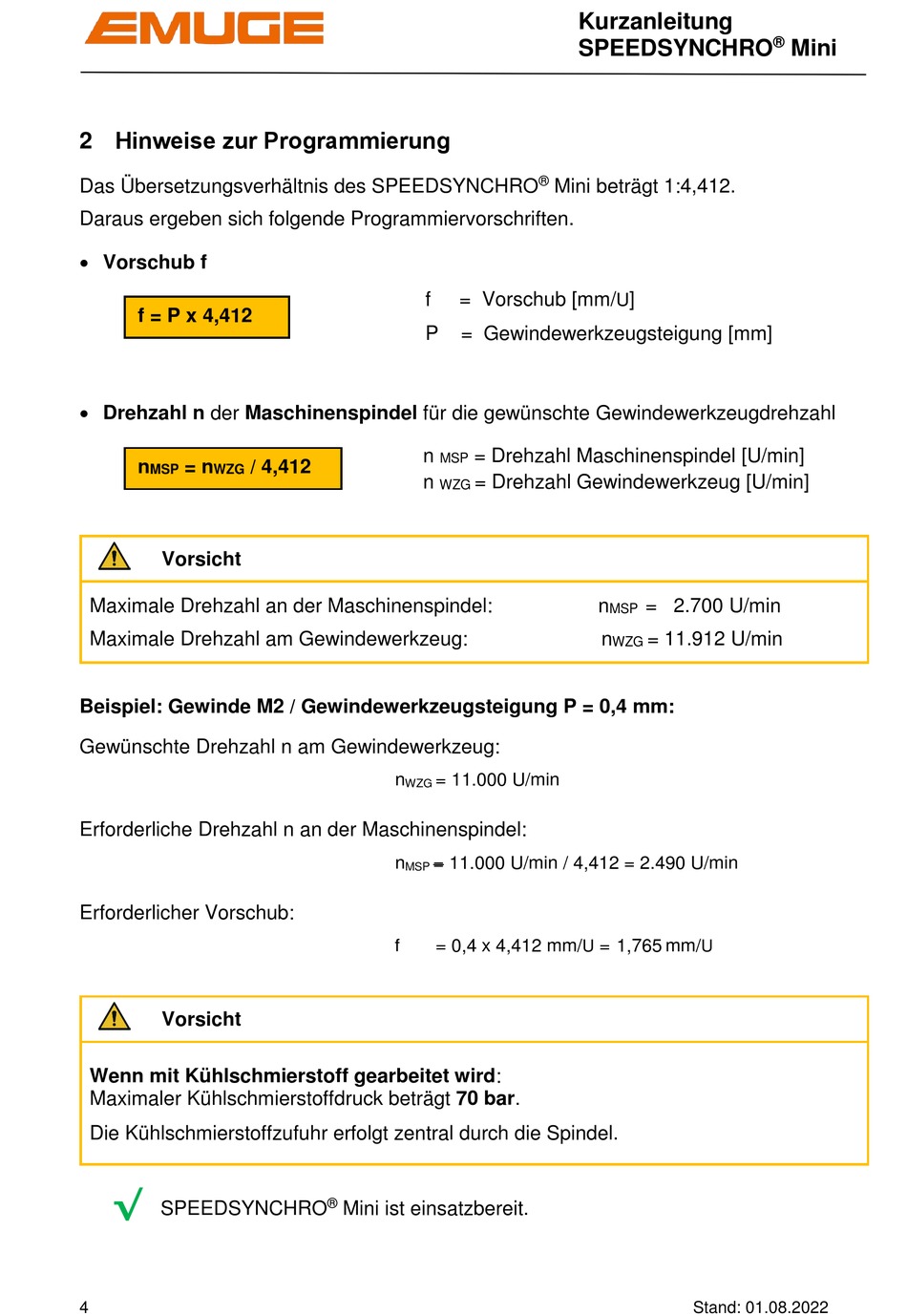

2 Hinweise zur Programmierung
Das Übersetzungsverhältnis des SPEEDSYNCHRO
Daraus ergeben sich folgende Programmiervorschriften.
Vorschub f
f = P x 4,412
Drehzahl n der Maschinenspindel für die gewünschte Gewindewerkzeugdrehzahl
n
= n
/ 4,412
MSP
WZG
Vorsicht
Maximale Drehzahl an der Maschinenspindel:
Maximale Drehzahl am Gewindewerkzeug:
Beispiel: Gewinde M2 / Gewindewerkzeugsteigung P = 0,4 mm:
Gewünschte Drehzahl n am Gewindewerkzeug:
Erforderliche Drehzahl n an der Maschinenspindel:
Erforderlicher Vorschub:
Vorsicht
Wenn mit Kühlschmierstoff gearbeitet wird:
Maximaler Kühlschmierstoffdruck beträgt 70 bar.
Die Kühlschmierstoffzufuhr erfolgt zentral durch die Spindel.
√
SPEEDSYNCHRO
4
f
= Vorschub [mm/
P
= Gewindewerkzeugsteigung [mm]
n
= Drehzahl Maschinenspindel [U/min]
MSP
n
= Drehzahl Gewindewerkzeug [U/min]
WZG
n
= 11.000 U/min
WZG
n
= 11.000 U/min / 4,412 = 2.490 U/min
MSP
f
= 0,4 x 4,412 mm/
®
Mini ist einsatzbereit.
Kurzanleitung
SPEEDSYNCHRO
®
Mini beträgt 1:4,412.
]
U
n
= 2.700 U/min
MSP
n
= 11.912 U/min
WZG
= 1,765 mm/
U
U
