Kurzanleitung
für die Schnellwechsel-Aufnahmen
KSN/HD
SFM/IKZ
und
KSN-Synchro mit Schnellspannkopf
Einsetzen des Schnellwechseleinsatzes
Der Einsatzwechsel darf nicht bei rotierender Maschinenspindel erfolgen!
Nach dem Einwechseln des Schnellwechseleinsatzes in das Futter muss
sich die Griffbüchse wieder in vorderster Stellung befinden!
Futterfixierung
Futterschaft
Stand: 01.11.2016
und
Werkzeug
Schnellwechseleinsatz
Griffbüchse
Nut
Mitnehmer

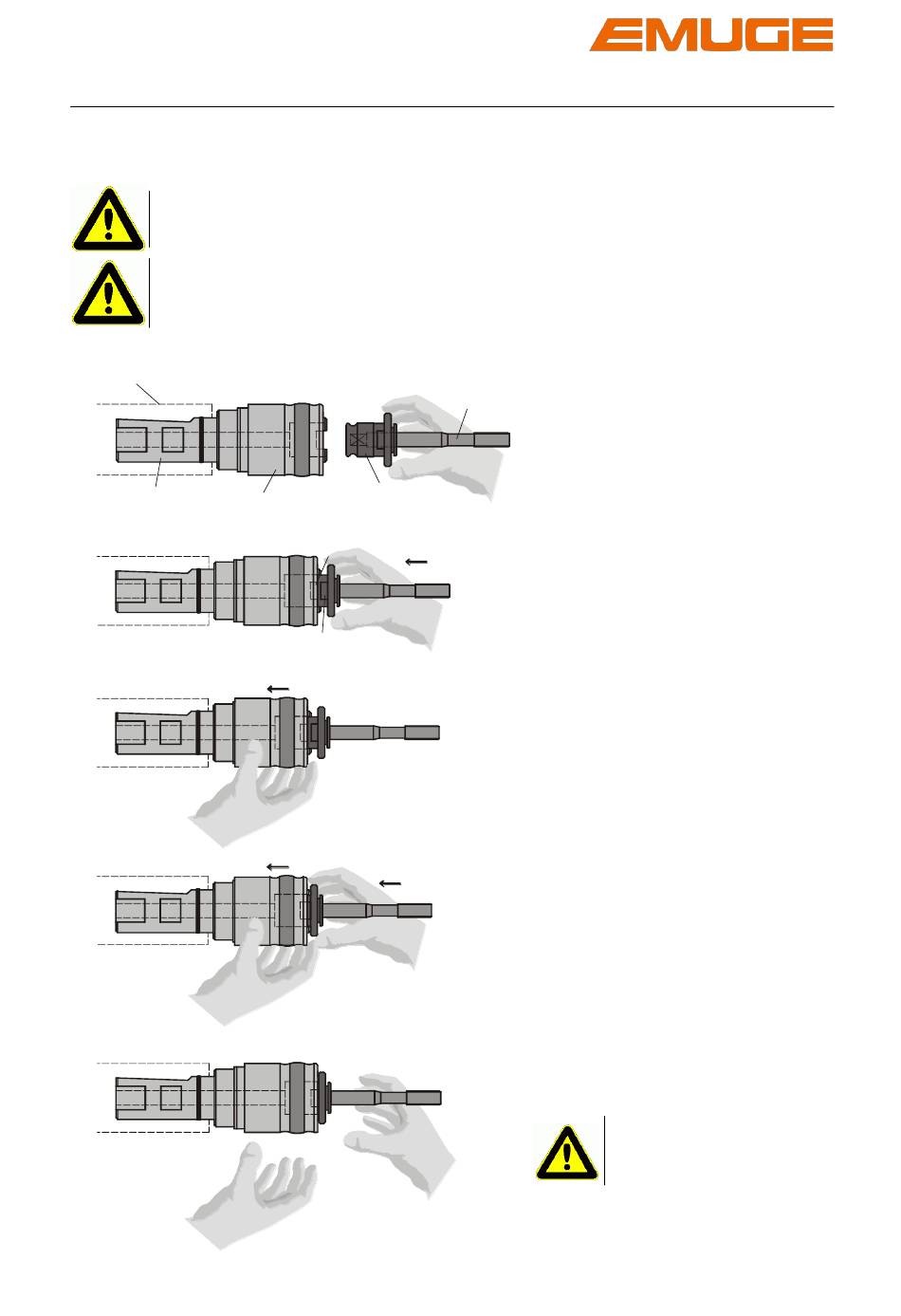

1. Futterschaft fixieren
2. Schnellwechseleinsatz
einschieben
Auf die Stellung von
Mitnehmer und Nut achten!
3. Griffbüchse Richtung
Futterschaft schieben und
festhalten
4. Schnellwechseleinsatz
nach hinten schieben
5. Griffbüchse nach vorne
ziehen, loslassen
Prüfen, ob die
Griffbüchse wieder in
vorderster Stellung ist.
