Lighting Technologies HB LED G2 Montageanleitung Seite 16

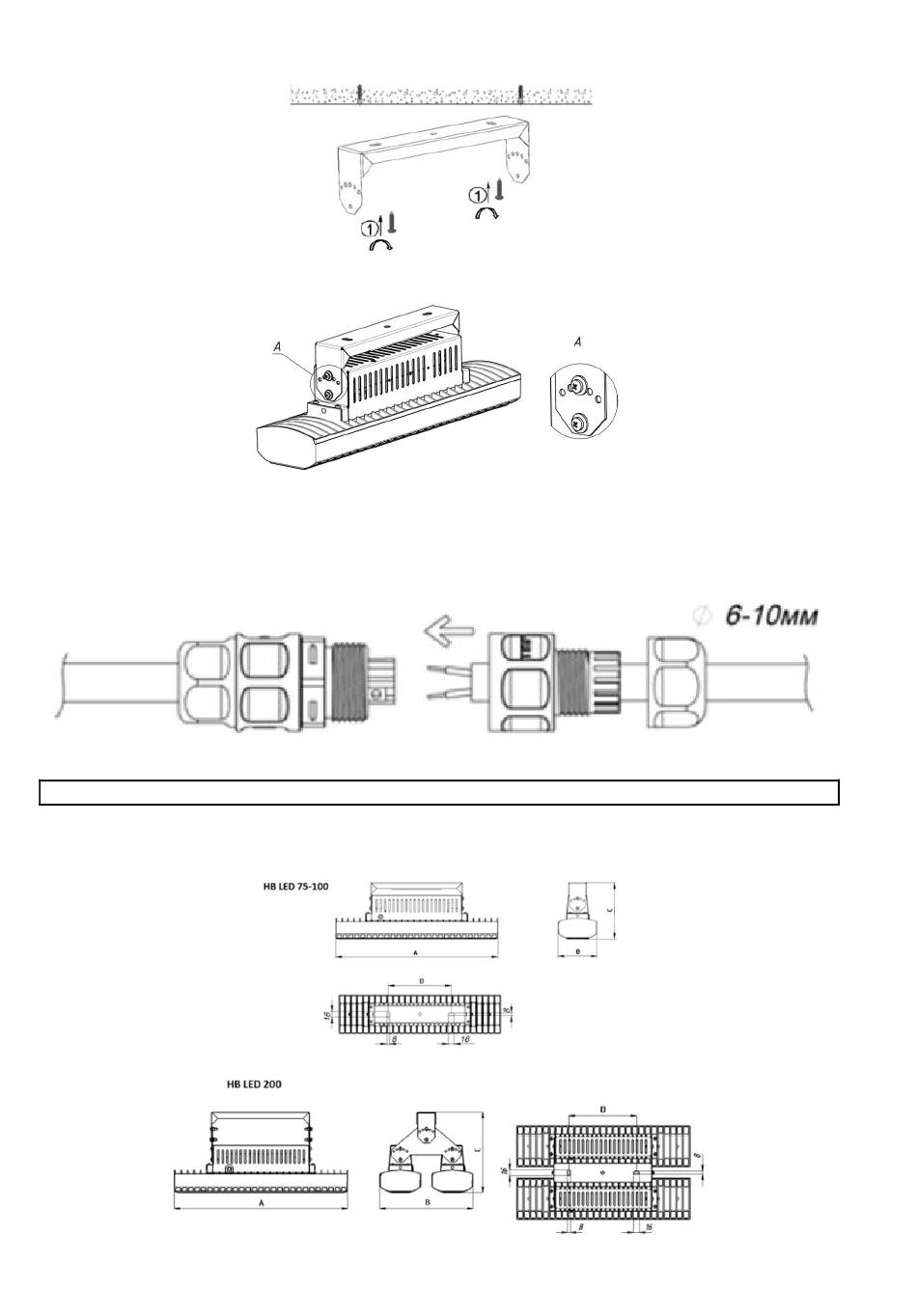

2. Entfernen Sie die Halterung von der Leuchte, indem Sie 4 Schrauben lösen, und bringen Sie
die Halterung an der Auflagefläche an (Montageteile nicht im Lieferumfang enthalten).
3. Stellen Sie die Leuchte in die gewünschte Position und ziehen Sie die Befestigungsschrauben
(M5x16) fest.
4. Netzanschluss (Kabeldurchmesser 6-10 mm, Leiterquerschnitt max. 2,5 мм²).
Stecker zerlegen. Kabel abisolieren, Außenisolation 20 mm, Innen - 7 mm. Führen Sie das Kabel
durch die Mutter des Steckers und schließen Sie die Drähte gemäß der Polarität an den
Klemmenblock an: L, N, PE. Montieren Sie den Stecker, indem Sie die Mutter festziehen, bis der
Dichtring fest anliegt. Anzugsdrehmoment der Klemmen 0,5 Nm.
Diese Anleitung geht von einer Montage durch einen zertifizierten Elektriker aus.
Gesamt- und Einbaumaße der Leuchte
1.
2.
16
