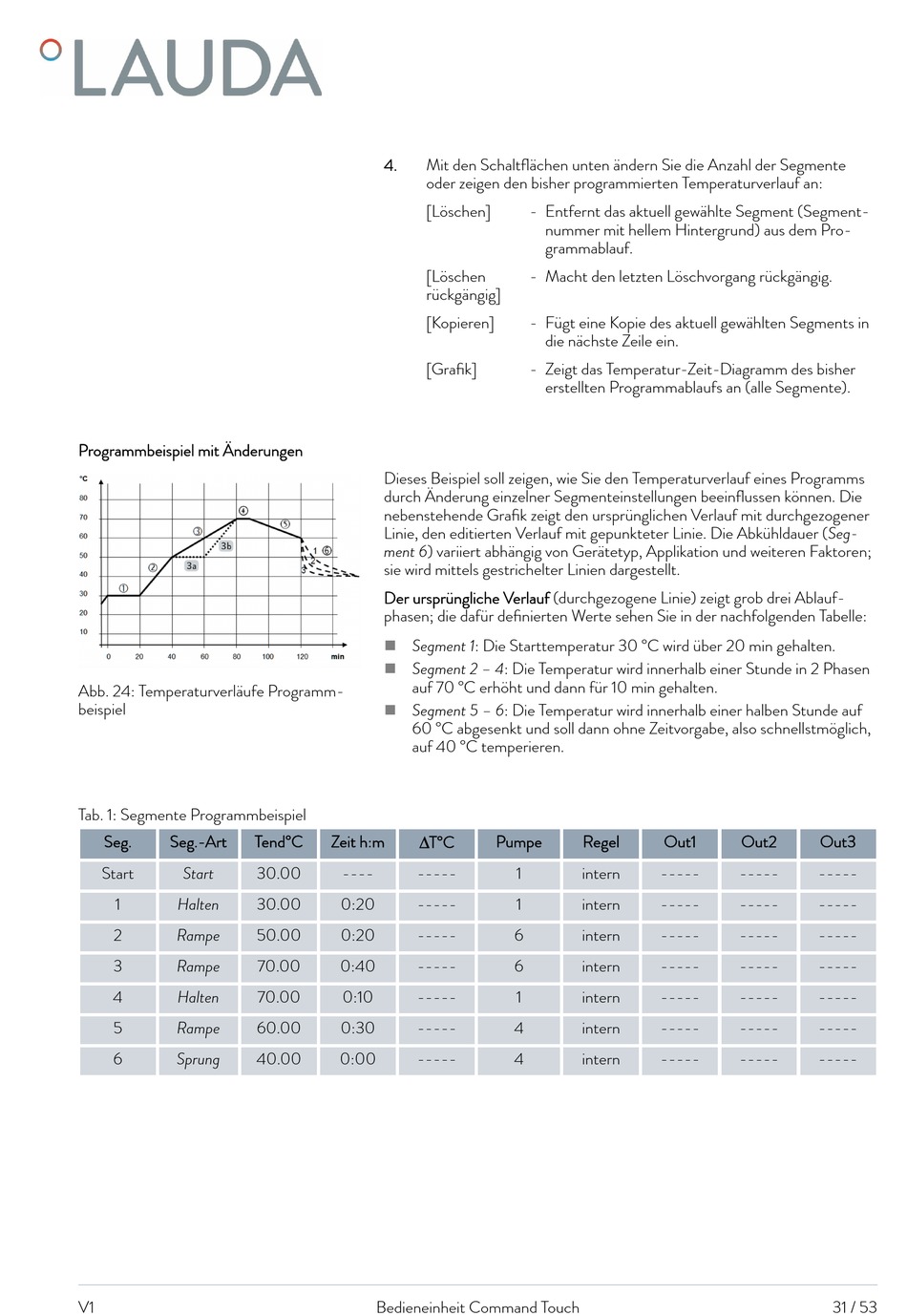

Programmbeispiel mit Änderungen
Abb. 24: Temperaturverläufe Programm-
beispiel
Tab. 1: Segmente Programmbeispiel
Seg.
Seg.-Art
Start
Start
1
Halten
2
Rampe
3
Rampe
4
Halten
5
Rampe
6
Sprung
V1
4.
Mit den Schaltflächen unten ändern Sie die Anzahl der Segmente
oder zeigen den bisher programmierten Temperaturverlauf an:
[Löschen]
[Löschen
rückgängig]
[Kopieren]
[Grafik]
Dieses Beispiel soll zeigen, wie Sie den Temperaturverlauf eines Programms
durch Änderung einzelner Segmenteinstellungen beeinflussen können. Die
nebenstehende Grafik zeigt den ursprünglichen Verlauf mit durchgezogener
Linie, den editierten Verlauf mit gepunkteter Linie. Die Abkühldauer (Seg-
ment 6) variiert abhängig von Gerätetyp, Applikation und weiteren Faktoren;
sie wird mittels gestrichelter Linien dargestellt.
Der ursprüngliche Verlauf (durchgezogene Linie) zeigt grob drei Ablauf-
phasen; die dafür definierten Werte sehen Sie in der nachfolgenden Tabelle:
Segment 1: Die Starttemperatur 30 °C wird über 20 min gehalten.
Segment 2 – 4: Die Temperatur wird innerhalb einer Stunde in 2 Phasen
auf 70 °C erhöht und dann für 10 min gehalten.
Segment 5 – 6: Die Temperatur wird innerhalb einer halben Stunde auf
60 °C abgesenkt und soll dann ohne Zeitvorgabe, also schnellstmöglich,
auf 40 °C temperieren.
Tend°C
Zeit h:m
DT°C
30.00
----
-----
30.00
0:20
-----
50.00
0:20
-----
70.00
0:40
-----
70.00
0:10
-----
60.00
0:30
-----
40.00
0:00
-----
Bedieneinheit Command Touch
- Entfernt das aktuell gewählte Segment (Segment-
nummer mit hellem Hintergrund) aus dem Pro-
grammablauf.
- Macht den letzten Löschvorgang rückgängig.
- Fügt eine Kopie des aktuell gewählten Segments in
die nächste Zeile ein.
- Zeigt das Temperatur-Zeit-Diagramm des bisher
erstellten Programmablaufs an (alle Segmente).
Pumpe
Regel
Out1
1
intern
-----
1
intern
-----
6
intern
-----
6
intern
-----
1
intern
-----
4
intern
-----
4
intern
-----
Out2
Out3
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
