Walker Edison WQ44CMP Montageanleitung Seite 20

Step 12
(EN)

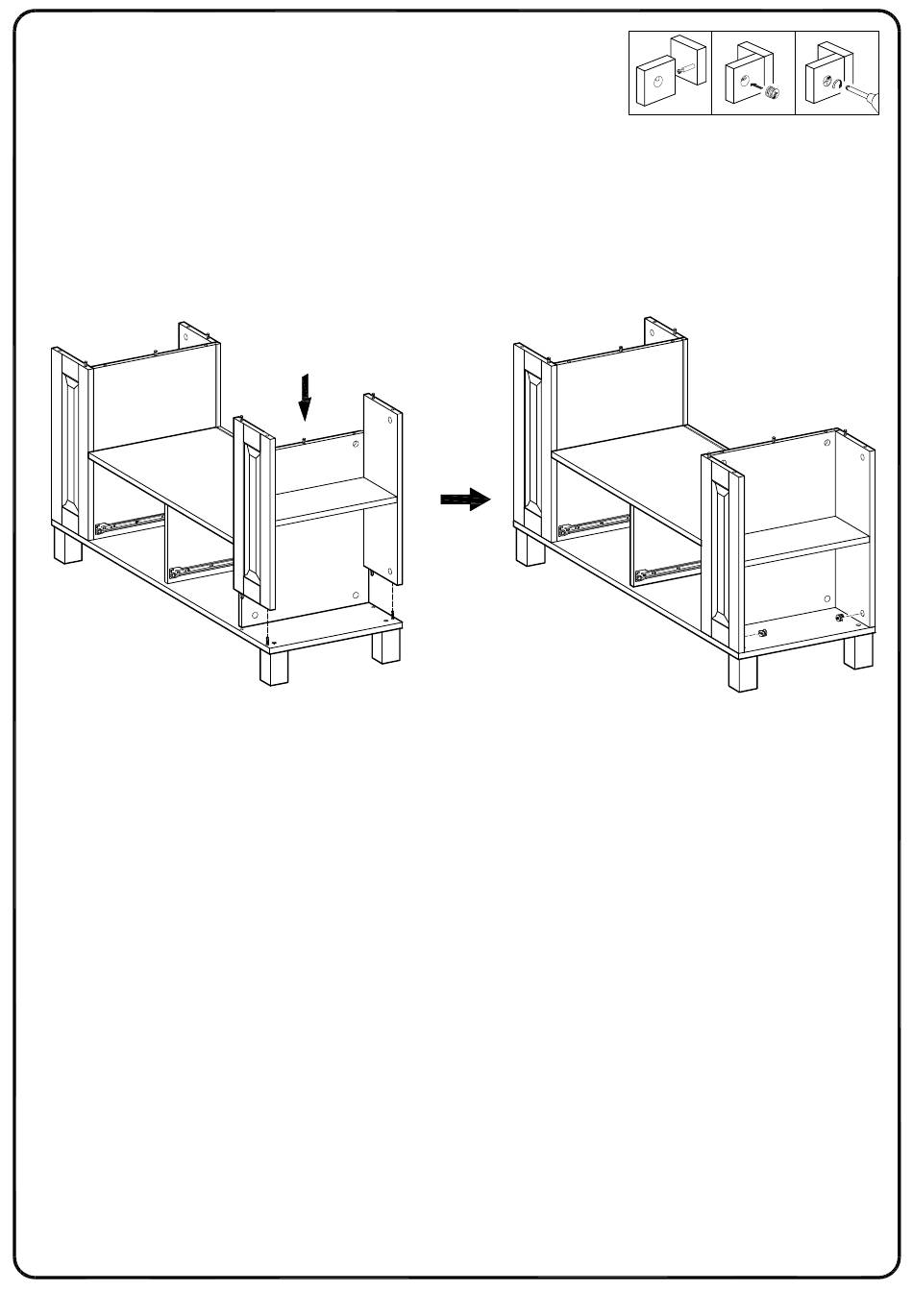

Insert parts (7,8) into part (3), and using cam bolt (C) secure parts (7,8) to part (3) with Philips
head screwdriver as per diagram.
(FR)
Fixez les pièces (7,8) à pièce (3) et en utilisant le boulon à came (C) fixez les pièces (7,8) à
pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije las partes (7,8) a la parte (3) y use el perno de leva (C) para fijar las partes (7,8) a la parte
(3) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (7,8) an das Teil (3) , und Befestigen Sie die Teile (7,8) an das Teil
(3) mit der Zylinderschraube (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.
8
7
3
1 2 3
C
C
P.20
