Walker Edison WQ44CMP Montageanleitung Seite 14

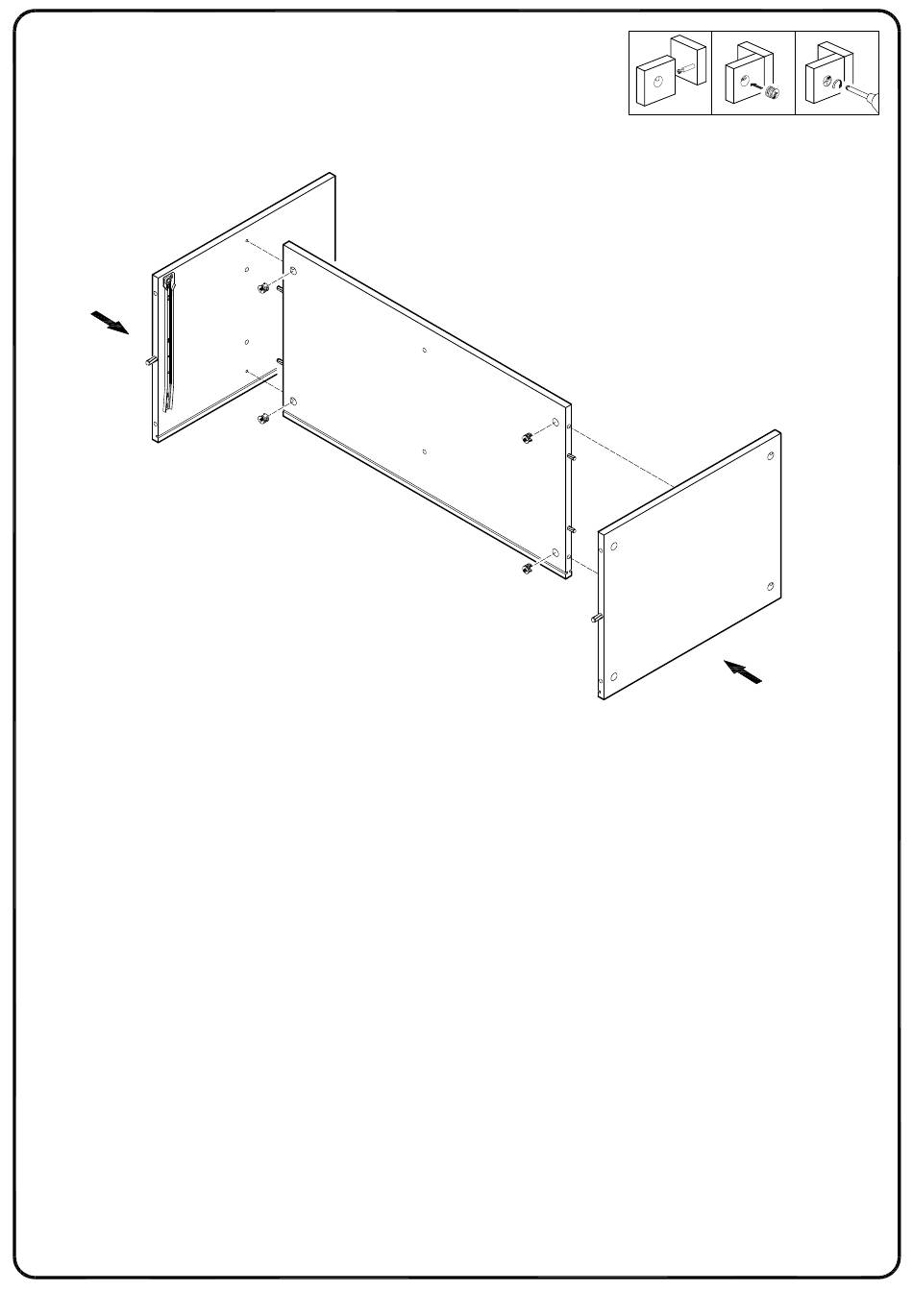

Step 6
5
(EN)
Attach panels (5, 6) to panel (2) using cam bolts and dowels as guides. Insert large cam locks (C)
into panel (2) and tighten with a screwdriver.
(FR)
Fixer les panneaux (5, 6) au panneau (2) en utilisant les goujons de métal et de bois comme
guides. Insérer les grandes vis excentriques (C) dans le panneau (2) et serrer avec un tournevis.
(ESP)
Fije los paneles (5,6) al panel (2) con pernos de leva y clavijas como guías. Inserte los cierres
de leva grandes (C) en el panel (2) y apriételos con un destornillador.
(DE)
Befestigen Sie die Platten (5, 6) an die Platte (2) mit den Nockenschrauben und Dübeln
gemäß der Anleitung. Stecken Sie die großen Zylindermuttern (C) in die Platte (2) ein und
ziehen Sie sie mit einem Schraubendreher fest.
C
C
2
C
C
1
2
3
6
P.14
