Step 10
C
8
(EN)

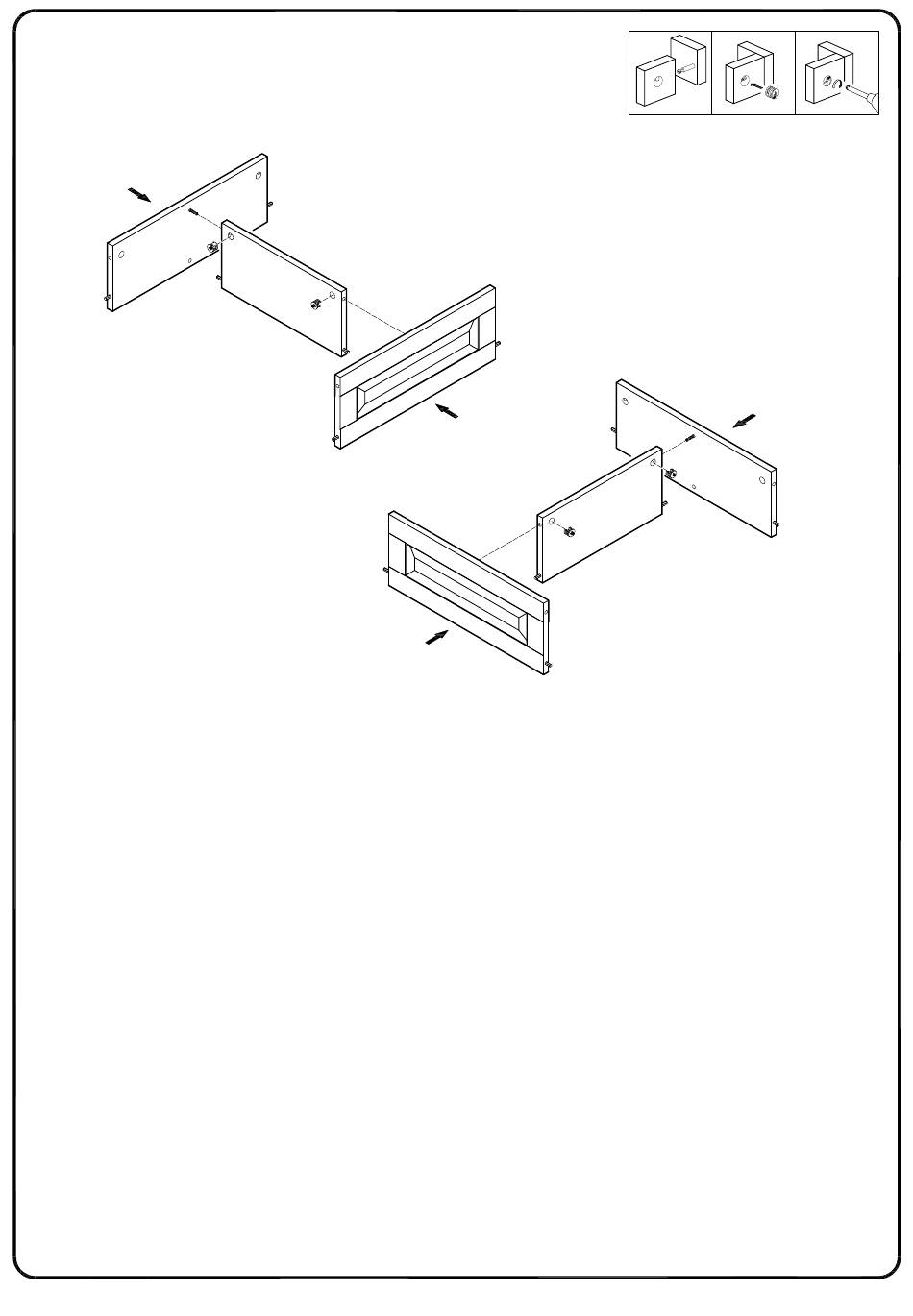

Attach panels (7, 8) to shelf (9) using cam bolts and dowels as guides. Insert large cam locks (C)
into panel (9) and tighten with a screwdriver. Repeat this step for second set of panels (7, 8, 9).
(FR)
Fixer les panneaux (7, 8) à la tablette (9) en utilisant les goujons de métal et de bois comme
guides. Insérer les grandes vis excentriques (C) dans le panneau (9) et serrer avec un
tournevis. Refaire la même étape pour le deuxième ensemble de panneaux (7, 8, 9).
(ESP)
Fije los paneles (7,8) a los estantes (9) con pernos de leva y clavijas como guías. Inserte los
cierres de leva grandes (C) en el panel (9) y apriételos con un destornillador. Repita este paso
para el segundo juego de los paneles (7,8,9).
(DE)
Befestigen Sie die Platten (7,8) an die Regale (9) mit den Nockenschrauben und Dübeln
gemäß der Anleitung. Stecken Sie die großen Zylindermuttern (C) in die Platte (9) ein und
ziehen Sie sie mit einem Schraubendreher fest. Wiederholen Sie diesen Schritt für den
zweiten Satz Platten (7,8,9).
9
C
7
1
9
C
7
2
3
C
8
P.18
