11.

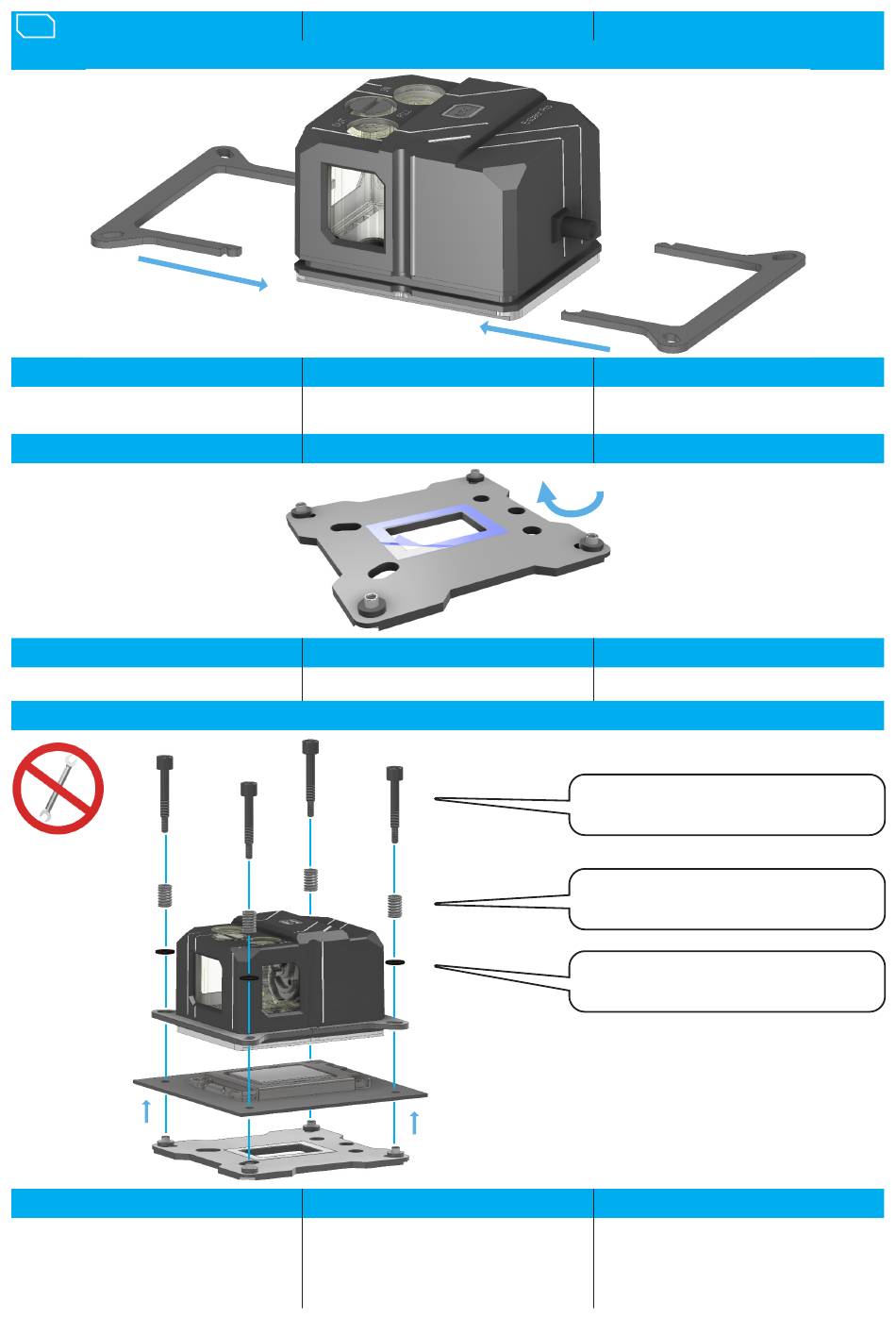

BRACKET ASSEMBLY
INTEL LGA 115X/1200/1700
EN
Select the appropriate holder and plug it
together. Both holders are mounted identically.
SOCKET ASSEMBLY
EN
Remove the protective film from the
backplate.
INTEL LGA 115X/1200
EN
The backplate is fixed to the back of the
mainboard with the adhesive strips. The LGA
115x/1200/1700 screws are put through the
springs, washers and the holders. Then
everything is mounted on the socket.
HALTERMONTAGE
DE
Entsprechende Halterahmen wählen und
zusammenstecken. Beide Halterungen
werden identisch montiert.
SOCKELMONTAGE
DE
Entfernen Sie die Schutzfolie von der
Backplate.
DE
Die Backplate wird mit den Klebestreifen auf
der Rückseite des Mainboardes fixiert. Die
LGA 115x/1200/1700 Schrauben werden
durch die Druckfedern, Unterlegscheiben
und den Halter gesteckt. Anschließend wird
alles auf den Sockel montiert.
SUPPORT DE MONTAGE
FR
Sélectionnez le cadre de maintien
correspondant et emboîtez-le. Les deux
supports sont montés de manière identique.
INSTALLATION DU SOCLE
FR
Retirez le film de protection de la plaque
arrière.
4x LGA 115x/1200/1700
Screws/Schrauben/Vis
4x Pressure spring/Druckfeder/
Ressorts
4x 0,5mm Washer/
Unterlegscheibe/Rondelle
Do not use tools, only tighten up hand-tight!
Kein Werkzeug benutzen, nur handfest
anziehen!
Ne pas utiliser d'outils, ne serrez que la main!
FR
La plaque arrière est fixée à l'arrière de la
carte mère à l'aide des bandes adhésives.
Les vis LGA 115x/1200/1700 sont insérées à
travers les ressorts, les rondelles et le
supports. Le tout est ensuite monté sur le
socle.
