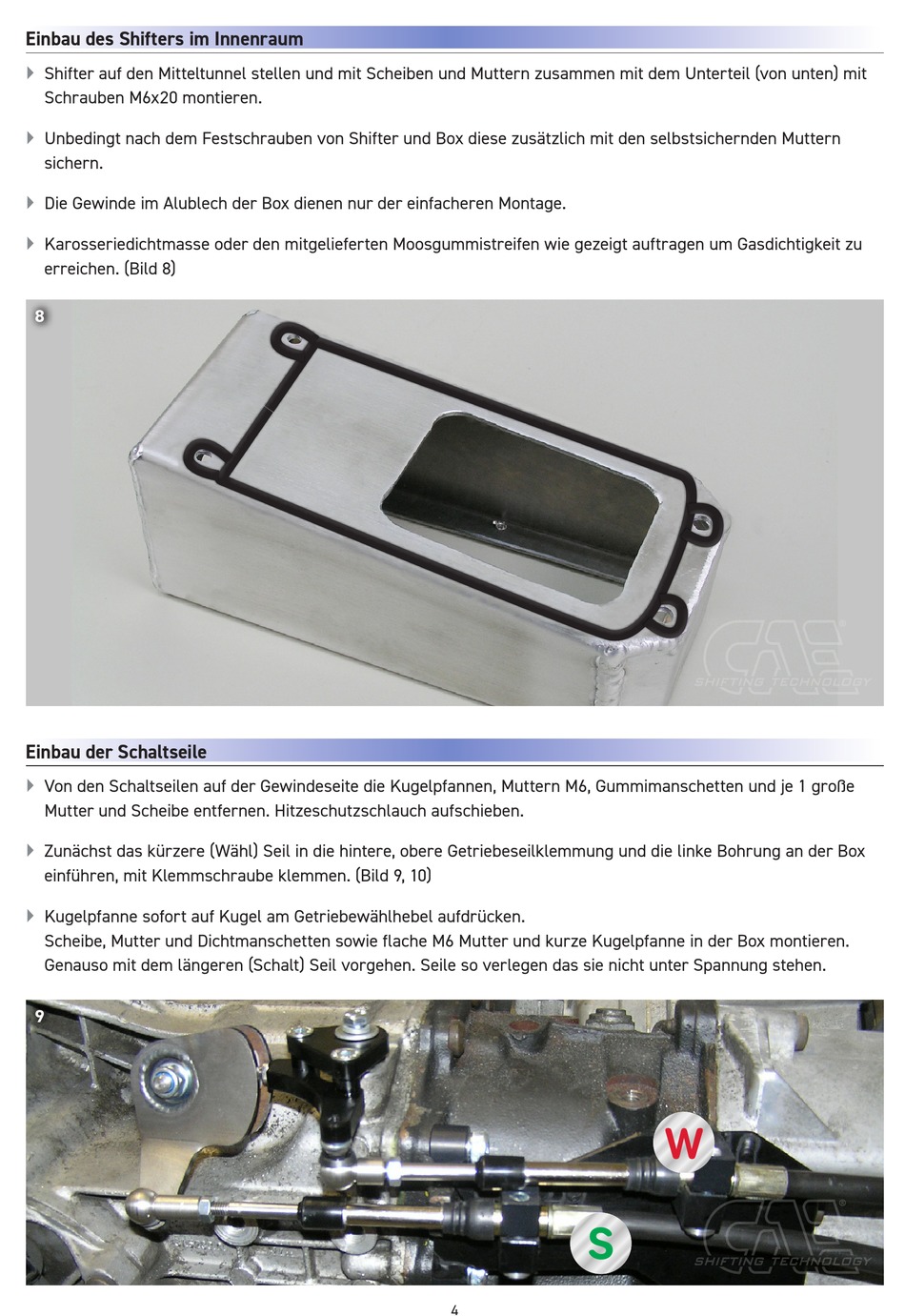

Einbau des Shifters im Innenraum
Shifter auf den Mitteltunnel stellen und mit Scheiben und Muttern zusammen mit dem Unterteil (von unten) mit
Schrauben M6x20 montieren.
Unbedingt nach dem Festschrauben von Shifter und Box diese zusätzlich mit den selbstsichernden Muttern
sichern.
Die Gewinde im Alublech der Box dienen nur der einfacheren Montage.
Karosseriedichtmasse oder den mitgelieferten Moosgummistreifen wie gezeigt auftragen um Gasdichtigkeit zu
erreichen. (Bild 8)
8
Einbau der Schaltseile
Von den Schaltseilen auf der Gewindeseite die Kugelpfannen, Muttern M6, Gummimanschetten und je 1 große
Mutter und Scheibe entfernen. Hitzeschutzschlauch aufschieben.
Zunächst das kürzere (Wähl) Seil in die hintere, obere Getriebeseilklemmung und die linke Bohrung an der Box
einführen, mit Klemmschraube klemmen. (Bild 9, 10)
Kugelpfanne sofort auf Kugel am Getriebewählhebel aufdrücken.
Scheibe, Mutter und Dichtmanschetten sowie flache M6 Mutter und kurze Kugelpfanne in der Box montieren.
Genauso mit dem längeren (Schalt) Seil vorgehen. Seile so verlegen das sie nicht unter Spannung stehen.
9
4
