Inhaltszusammenfassung für CAE Ultra Shifter 10014

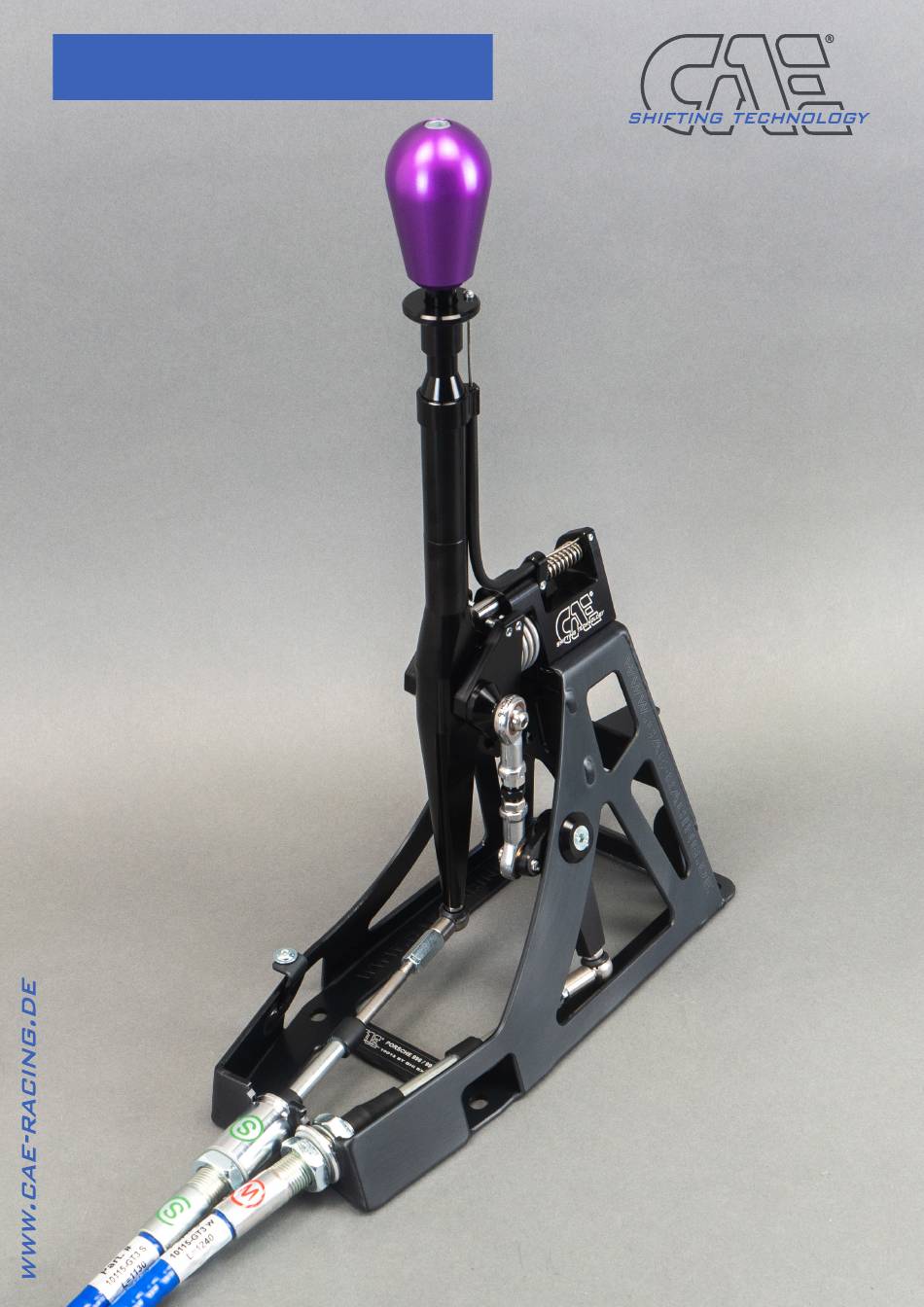

- Seite 1 Ultra Shifter Einbauhinweise 10014 / 10013 ST ⛳ Porsche 996, 997 mit CAE Schaltseilen 10115 GT3...
-
Seite 2: Reinigung Und Wartung
GEWALT MACHT NICHT SCHNELLER – ES SCHADET NUR DEM GETRIEBE Immer mal wieder taucht die Frage auf: „Belastet ein CAE Shifter mein Getriebe mehr als ein Serienschalthebel?“ Die Antwort ist ganz klar: „Nein!“ Das, was einen Synchronring im Getriebe am stärksten belastet, sind zu hohe Schaltkräfte und Verschalter. - Seite 3 SCHALTSEILE HITZESCHUTZ FÜR SCHALTSEILE (FÜR ALLE FAHRZEUGE MIT CAE-SCHALTSEILEN) Abgasanlagen erzeugen unglaubliche Temperaturen, welche vor allem unter Volllast mehrere 100 Grad betragen können! Deshalb müssen die Schaltseile unbedingt mit den blaugrauen Schutzschläuchen gegen die starke Hitzeeinwirkung geschützt werden! Auch die geschützten Schaltseile dürfen nicht am Auspuff anliegen.
- Seite 4 übertragen sich Motor- und Getriebegeräusche & Vibrationen in den Innenraum. Der Lieferumfang 1 x Schalteinheit komplett vormontiert 1 x Kugelpfanne für Wählseil (lang) (nicht verwenden für CAE Seile) 1 x Kugelpfanne für Schaltseil (kurz) (nicht verwenden für CAE Seile) ...
- Seite 5 Dazu das Gummi seitlich längs der Seile einschneiden bis sich die Seile herausnehmen lassen. Von beiden Seiten je ein Seil freilegen. Die CAE Seile wie auf folgendem Bild gezeigt in das Gummi einlegen. (Bild 2) Belegung des Gummis: (In Fahrtrichtung) Links: Freilassen für Batterie Pluskabel Mitte: Schaltseil Rechts: Wählseil...
- Seite 6 Verlegung der Schaltseile Mitgelieferte Gummikappen über die Kugel der Getriebehebel drücken, etwas Fett macht es einfacher. (Bild 3) Die Schaltseile werden wie folgt am Getriebe befestigt: Schalseile inkl. Gummitülle von unten in den Mitteltunnel einführen und am Getriebe befestigen: Befestige das Schaltseil „S“...
- Seite 7 Montage des CAE Shifter Den CAE Shifter mit den originalen Muttern auf den Mitteltunnel schrauben. Beim Aufsetzen des Schaltbocks die Seile bereits in den Innenraum des Shifters einführen. Wenn der Shifter festgeschraubt ist die Seile in die Halterungen einschieben und die Muttern festziehen.
- Seite 8 Handbremshebel wieder einbauen Zum Einhängen der Bremsseile unter dem Hebel die Spannvorrichtung nach hinten drücken und Seile einzeln einhängen. Einstellung der Schaltwege 6 Gang Getriebe und Funktions- prüfung Mittellage des Schalthebels gemäss diesen Vorgaben unter dem Schaltbock mit 5er Inbusschlüssel den Federanschlag einstellen. (Bild 11) ...
- Seite 9 Nun per Schalthebel Getriebe in Ebene 1./2. schalten und die entsprechende Anschlagschraube einschrauben bis sich die Gänge in Ebene (1/2) sauber wechseln lassen. ca. 0,5mm Spiel zwischen Schraube und Bolzen. (Bild 14) Danach per Schalthebel Getriebe in (5/6) Gang-Ebene schalten ...
- Seite 10 Alle Funktionen und Einstellungen im Fahrversuch kontrollieren und ggf. nachstellen! Eine falsche oder ungenaue Einstellung kann Getriebeschäden verursachen! Wenn Fragen oder Probleme auftreten kontaktieren Sie uns bitte unbedingt, wir benötigen IHR Feedback zur Verbesserung unserer Produkte. CAE wünscht gute Fahrt.
- Seite 11 Alte Bottroper Strasse 103 D-45356 Essen 0049. 201. 8 777 802 service@cae-racing.de 03-2021...
