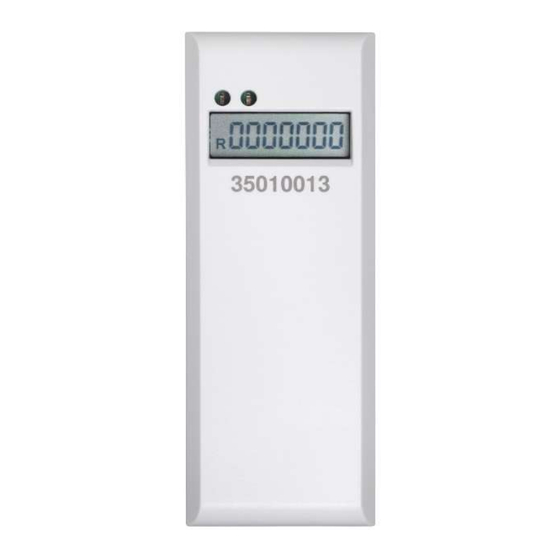

Engelmann HCA e2 Bedienungsanleitung

Elektronischer heizkostenverteiler
Vorschau ausblenden Andere Handbücher für HCA e2:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
HCA e2
Elektronischer Heizkostenverteiler
User Manual
HCA e2
Electronic Heat Cost Allocator
Manuel d'utilisation
HCA e2
Répartiteur électronique de frais de chauffage
Manual de instrucciones
HCA e2
Distribuidor electrónico de costes de calefacción
EN
DE
FR
ES
S. 2
P. 16
P. 30
P. 45
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Engelmann HCA e2

Inhaltszusammenfassung für Engelmann HCA e2

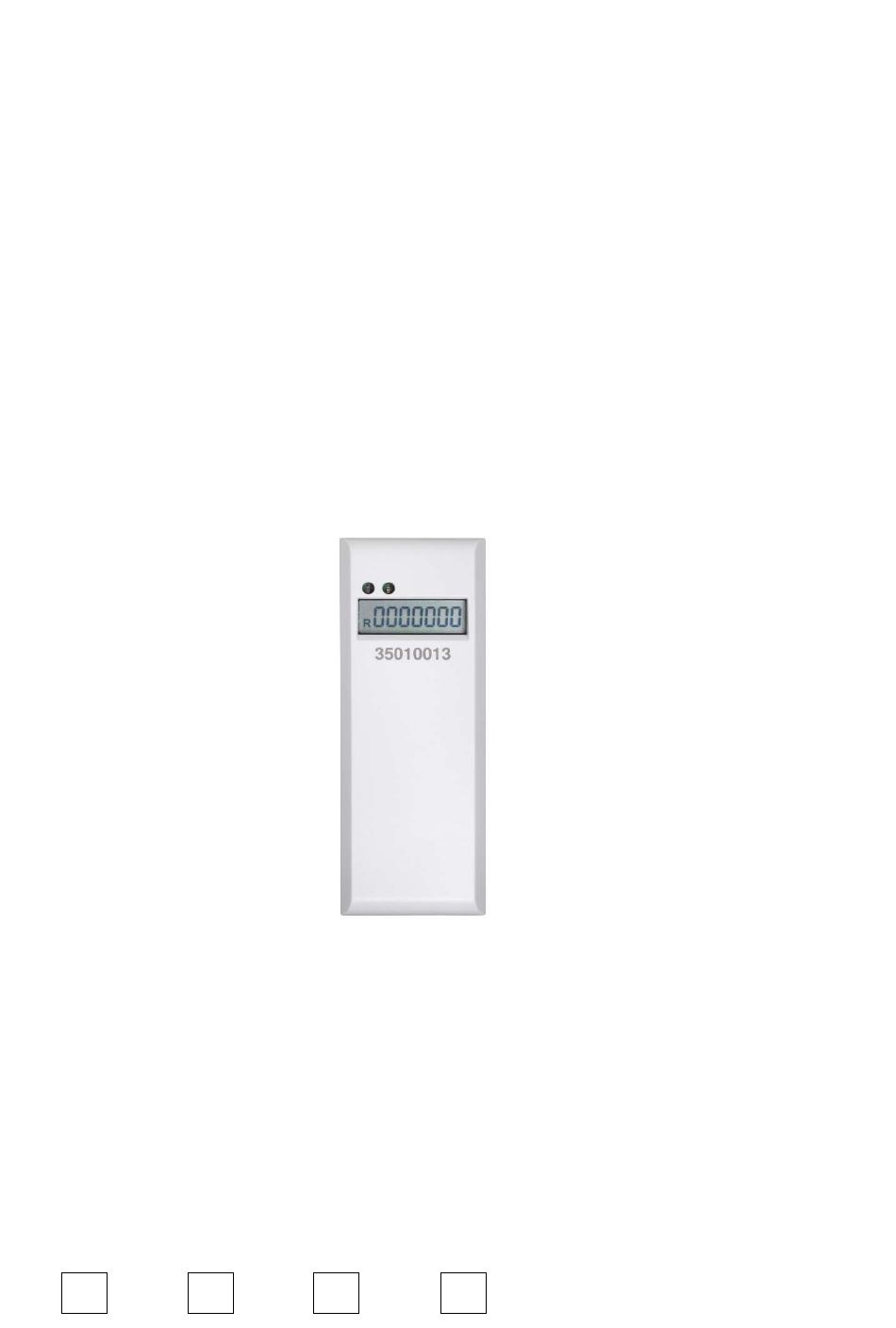

  • Seite 1 Bedienungsanleitung HCA e2 Elektronischer Heizkostenverteiler User Manual HCA e2 Electronic Heat Cost Allocator Manuel d‘utilisation HCA e2 Répartiteur électronique de frais de chauffage Manual de instrucciones HCA e2 Distribuidor electrónico de costes de calefacción S. 2 P. 16 P. 30...

  • Seite 2: Inhaltsverzeichnis

    LIEFERUMFANG ............................4 ALLGEMEINE HINWEISE .......................... 4 ALLGEMEINE MONTAGEHINWEISE ......................5 DISPLAYANZEIGE/DISPLAYDURCHLAUF ....................5 Displayanzeigen des HCA e2 vor und während der Montage ............5 Standard Displayanzeige des HCA e2 nach der Montage ............. 6 Weitere Statusanzeigen ........................ 7 VERBRAUCHSBERECHNUNG ........................8 FERNFÜHLER ............................
  • Seite 3 HINWEISCODES ............................ 13 12.1 Basis-Hinweiscodes und ihre Darstellung ................... 13 12.1.1 Darstellung Hinweiscodes im Display ....................... 13 12.1.2 Darstellung Hinweiscodes per optischer Auslesung / per Funkauslesung ..........14 12.2 Hinweisbeschreibung ........................14 12.3 Wirkungen und mögliche Ursachen .................... 15 HERSTELLER ............................15 Page 3 of 59 Article no.: 5081200002 2022_10_17...

  • Seite 4: Verwendung Und Funktion

    1 Verwendung und Funktion Der HCA e2 ist ein Messgerät zur Erfassung der Wärmeabgabe von Heizkörpern in Nutzeinheiten. Unter Nutzeinheiten sind folgende Räumlichkeiten zu verstehen: Wohnungs- Büro- Geschäfts- Gewerbe- oder Industrieräumlichkeiten, die zentral durch eine gemeinsame Heizungsanlage (Zentralheizung) oder einen gemeinsamen Fernwärmeanschluss mit Wärme versorgt werden.

  • Seite 5: Allgemeine Montagehinweise

    Werte befinden sich nach der Montage in einem ständigen Displaydurchlauf. 5.1 Displayanzeigen des HCA e2 vor und während der Montage Im Auslieferungszustand befindet sich der HCA e2 im SLEEP-Modus. Dies wird im Display mit der blinkenden Anzeige “SLEEP“ signalisiert (Abbildung 1: A).

  • Seite 6: Standard Displayanzeige Des Hca E2 Nach Der Montage

    Abbildung 1: Statusanzeigen vor und während der Montage A. Auslieferzustand HCA e2 (Anzeige blinkend / Intervall 1 Sek.) B. Konfigurationsanzeige beim Kompaktgerät (Dauer ca. 3 Sek.) C. Konfigurationsanzeige bei angeschlossenem Fernfühler (Dauer ca. 3 Sek.) A. Startmonat der Messfunktionen (optional einstellbar: z. B. GO 04.16 ->...

  • Seite 7: Weitere Statusanzeigen

    Anzeige “OPEN“ (siehe dazu auch 9.2). Wird der HCA e2 nach Ablauf des Zeitfensters für die Montage (Karenzzeit) geöffnet, so erscheint im Display die Anzeige “OPEN C“ (C = CONTACT). Hier wird von einer Manipulation des HCA e2 ausgegangen (siehe dazu auch 9.2).

  • Seite 8: Verbrauchsberechnung

    Fernfühler (FF)-Modus: �������� ∗ ���� ���������������������������� = ���������������������� ∗ ��, ������ 7 Fernfühler Der Engelmann Heizkostenverteiler HCA e2 ist mit einem separat erhältlichen Fernfühler (2 m und 5 m Kabellänge) ausrüstbar. Page 8 of 59 Article no.: 5081200002 2022_10_17 Subject to technical change! Errors excepted.

  • Seite 9: Erstmontage Fernfühler

    8 Stauwärmeerkennung Die Detektion von Stauwärme am HCA e2 wird durch den internen Berechnungsalgorithmus durchgeführt. Hier werden permanent mehrere Mittelwerte gebildet. Beim Unterschreiten einer bestimmten Schwelle detektiert der Algorithmus die Stauwärme und wechselt in den internen 1-Fühler-Betrieb. Wird die Schwelle wieder überschritten, dauert es noch etwa 6 h, bis in den 2-Fühler-Modus zurück gewechselt und die Wärmestau-...

  • Seite 10: Aufsatz-/Sabotageerkennung (Absatzerkennung)

    9.2 Sabotageerkennung (Absatzerkennung) Der HCA e2 verfügt über eine Sabotageerkennung (Absatzerkennung). Wenn der HCA e2 innerhalb einer Stunde (Zeitfenster für die Montage) nach seiner Installation vom Wärmeleiter abgenommen wird, erscheint im Display "OPEN“ (siehe 5.3). Beim Wiederaufsetzen innerhalb dieses Zeitfensters erscheint erneut “CONFIG“...

  • Seite 11: Schnittstellen Und Optionen

    Schutzklasse IP41 (montiert) Energieversorgung 3; Lithiumbatterie Betriebsdauer; 11 Jahre + 1 Jahr Lagerung; siehe ausgelegt “Influencing_factors_battery_lifetime” unter www.engelmann.de Datenspeicherung 132 Monats- und 132 Halbmonatswerte Anzeige 7-stellig + Sonderzeichen Schnittstellen Standard Infrarot nach ZVEI optional wireless M-Bus Fernfühler Sensortyp NTC vorgealtert Kabellänge...

  • Seite 12: Funkkonfiguration

    11.2.2 Funkkonfiguration Parameter Mögliche Einstellungen Modus S1 / T1 / C1; unidirektional Sendezeit 00:00 Uhr - 24:00 Uhr Sendeintervall 120 Sekunden - 240 Minuten Wochentage Montag - Sonntag Wochen 1 - 4 (5) Monate 1 - 12 Einschaltdatum Funk jährlich, variabel (außer 29.02.) AES-128- Verschlüsselung (Schlüsseltyp) Master-Schlüssel kundenspezifischer Schlüssel...

  • Seite 13: Aktivierung Der Funkschnittstelle

    12.1.1 Darstellung Hinweiscodes im Display Die Hinweise werden im Display dargestellt in Form eines “H“ (Hinweis) in Verbindung mit einer zweistelligen Hinweisnummer (z. B. H 02). Der Engelmann Heizkostenverteiler kennt zwei Anzeige-Hierarchien der Hinweis- codes: Die Meldungen der ersten Hierarchieebene sind Hinweise, die keinen Einfluss auf die korrekte Messfunktion und die Messdatenspeicherung haben.

  • Seite 14: Darstellung Hinweiscodes Per Optischer Auslesung / Per Funkauslesung

    Hinweis zuerst aufgetreten ist. Tritt zusätzlich ein anderer Hinweis auf, wird beim ersten Auftreten auch das Datum dieses neuen Hinweises gespeichert. Nur bei den Hinweisen “Bit 2“ (HCA e2 im 10. Lebensjahr / HCA e2 im 11. Lebensjahr) und “Bit 7“ (Fernfühler ist montiert) wird das Datum nicht gespeichert. Die Hinweise werden in der Reihenfolge ihres Auftretens einzeln dargestellt.

  • Seite 15: Wirkungen Und Mögliche Ursachen

    Bei mehrmaligem Auftreten des unerwarteten Resets verlängert sich der Zeitversatz. H 04 / Bit 2 HCA e2 im 10. Lebensjahr / Keine Auswirkungen auf die EHKV ist im zehnten HCA e2 im 11. Lebensjahr Berechnung Betriebsjahr / EHKV ist im elften Betriebsjahr.
