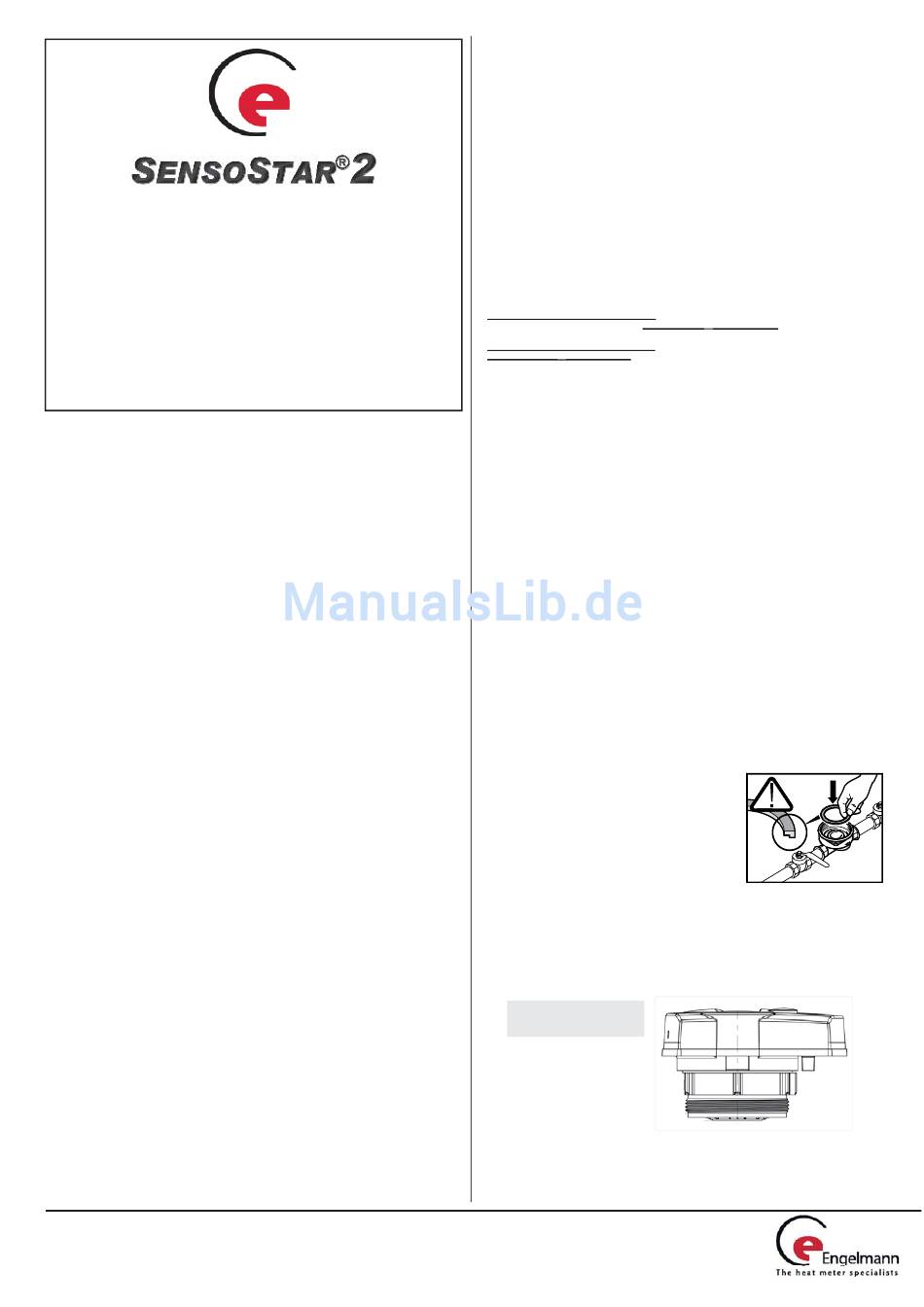

Engelmann MSH SStar Einbau- Und Bedienungsanleitung

Kompakt-Mehrstrahl-Wärmezähler
Typ MSH / SStar
Typ MSH / AStar
22.12 / 05.03
Einbau- und Bedienungsanleitung
1 Verwendung und Funktion
Der vorliegende Kompakt-Mehrstrahl-Wärmezähler SENSO-
STAR 2/2+ Typ MSH-SStar und MSH-AStar dient zur Erfassung
®
der verbrauchten Wärmemenge in geschlossenen Heizsystemen.
2 Lieferumfang
1. Wärmezähler, bestehend aus miteinander untrennbar
verbundenem Rechenwerk, Durchfl usssensor und zwei
Temperatursensoren.
2. Beipack Einbau
3. Beipack Wandmontage (nur für splittbare Geräte)
4. Einbau- und Bedienungsanleitung
3 Allgemeine Hinweise
• Geltende Norm für den Einsatz von Wärmezählern: EN 1434,
Teile 1 + 6. Die Vorschriften für Elektroinstallationen sind zu
beachten.
• Das Produkt erfüllt die wesentlichen Anforderungen, die in der
Richtlinie zur elektromagnetischen Verträglichkeit (2004/108/EG)
bezüglich der Emissionen festgelegt sind.
• Die Messbeständigkeit der Wärmezähler ist nur gewährleistet,
wenn die Wasserqualität den Bedingungen der AGFW-Empfeh-
lung FW-510 entspricht.
• Eichrelevante Sicherungszeichen des Wärmezählers dürfen nicht
beschädigt oder entfernt werden - andernfalls entfallen Garantie
und Eichgültigkeit des Gerätes!
• Der Wärmezähler hat das Werk in sicherheitstechnisch einwand-
freiem Zustand verlassen. Sämtliche Reparatur- und Wartungs-
arbeiten dürfen nur von einer hierfür ausgebildeten und befugten
Fachkraft ausgeführt werden.
• Das Gerät muss frostfrei gelagert und transportiert werden.
• Alle Hinweise, die im Datenblatt des Wärmezählers aufgeführt
sind, müssen beachtet werden.
• Geräte mit eingebauten Rücklauffühler dürfen nur im Rücklauf
montiert werden.
• Die Temperaturfühlerkabel nicht knicken, aufwickeln, verlängern
oder kürzen.
• Zum Schutz vor Beschädigung und Verschmutzung ist der
Wärmezähler erst unmittelbar vor dem Einbau aus der
Verpackung zu nehmen.
Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, D-69168 Wiesloch-Baiertal
Telefon-Nr. +49 6222 9800 217, Telefax-Nr. +49 6222 9800 50, www.engelmann.de, E-Mail: info@engelmann.de
Artikel-Nr. 0080100003 - 2012-01-19
• Zur Reinigung nur ein mit Wasser befeuchtetes Tuch verwen-
den.
• Alle Leitungen müssen in einem Mindestabstand von 50 cm
zu elektromagnetischen Störquellen (Schalter, Regler, Pumpen
etc.) verlegt werden. Alle Geräteleitungen sind in mindestens
10 cm Entfernung von anderen stromführenden Leitungen zu
verlegen.
• Werden mehrere Zähler in einer Einheit eingebaut, muss darauf
geachtet werden, dass bei allen Zählern die gleichen Einbaube-
dingungen vorliegen.
• Einbauort des Wärmezählers beachten. (Standard: Einbau im
Rücklauf; Bestellbare Option: Einbau im Vorlauf).
• Bei Geräten mit Doppelkennzeichnung auf dem Typenschild
z. Bsp.: Q ≥ 100l/h ∆T: 3-100 K / Q ≥ 20l/h ∆T: 6-100 K ist die
für die örtliche Einbausituation nicht zutreffende Kennzeichnung
unkenntlich zu machen;
z. Bsp. Fussbodenheizung:
Q ≥ 100l/h ∆T: 3-100 K / Q ≥ 20l/h ∆T: 6-100 K
z. Bsp. Radiatorenheizung:
Q ≥ 100l/h ∆T: 3-100 K / Q ≥ 20l/h ∆T: 6-100 K
• Der direkteingebaute Temperatursensor bzw. die Blindschraube
an der Temperatursensoreinbaustelle des Durchfl usssensors
darf nicht verändert werden, d.h. die Verplombung darf nicht
entfernt werden.
• Grundsätzlich müssen freiliegende Temperatursensor(en) direkt
eintauchend eingebaut werden.
4 Montage der Durchfl usssensoren
4.1 Montage S S
ENSO TAR
Anschlussstück
– Rohrleitung gemäß DIN/EN spülen.
– Absperrorgane schließen.
– Temperatursensor(en) ausbauen.
– Durchfl ussrichtung des Anschlussstückes
kontrollieren!
– Überstromkappe oder alten Wärmezähler vom
Anschlussstück mit einem Hakenschlüssel entfernen.
– Alte Dichtungen entfernen. Dichtfl ächen und Gewinde
auf einwandfreiem Zustand prüfen und ggf. mit
geeigneten Hilfsmitteln reinigen.
– Neue Dichtung mit der glatten Fläche nach oben in das
Anschlussstück einlegen.
– Außengewinde des Durchfl uss-
sensors mit lebensmittelechtem
Silikonfett dünn einfetten.
– Korrekten Sitz des O-Ringes am
Auslauf überprüfen.
– Wärmezähler mit normaler Hand-
kraft einschrauben und anschließend mit
Hakenschlüssel bis zum metallischen Anschlag
festziehen.
– Wärmezähler in die richtige Ableseposition drehen.
Seitenansicht
DFS MSH-SStar
Seite 1
2/2+
® Typ MSH-SStar in ein
