Engelmann SensoStar C Einbau- Und Bedienungsanleitung
Inhaltsverzeichnis
Einbau- und Bedienungsanleitung
Wärmezähler-Rechenwerk
Wärme- / Kältezähler-Rechenwerk
Kältezähler-Rechenwerk
SensoStar C
DE-18-MI004-PTB037 (MID Wärme)
DE-18-M-PTB-0049 (nationale Zulassung für Kälte in Deutschland)
CH-T2-18769-00 (nationale Zulassung für Kälte in der Schweiz)
1 Verwendung und Funktion

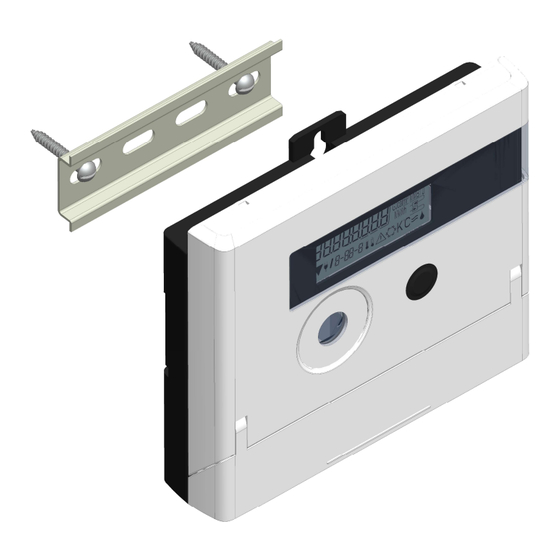

Das Rechenwerk SensoStar C dient zur Erfassung der Verbrauchsmenge in geschlossenen Heizsystemen,
Kühlsystemen oder Heiz- / Kühlsystemen.
2 Lieferumfang
-
Rechenwerk
-
Beipack Montage
-
Einbau- und Bedienungsanleitung
-
Bedienungsanleitung „Kommunikationsschnittstellen S3(C)" (bei Zählern mit optionaler Schnittstelle)
-
Konformitätserklärung
3 Allgemeine Hinweise
-
Geltende Norm für den Einsatz von Rechenwerken zur Wärmemessung: EN 1434, Teile 1 - 6. Richtlinie
2014/32/EU, Anhang I und MI-004 und die jeweilige relevante Eichordnung des Landes, in dem das
Rechenwerk eingesetzt wird.
-
Für Auswahl, Einbau, Inbetriebnahme, Überwachung und Wartung des Gerätes sind EN 1434 Teil 6 sowie
die PTB TR K 8 und TR K 9 zu beachten.
-
Nationale Regelungen zur Verbrauchsmessung von Kältemengen sind zu beachten.
-
Die Vorschriften für Elektroinstallationen sind zu beachten.
-
Das Produkt erfüllt die wesentlichen Anforderungen, die in der EU-Richtlinie über die elektromagnetische
Verträglichkeit (EMV-Richtlinie) für Betriebsmittel (2014/30/EU) festgelegt sind.
-
Eichrelevante Sicherungszeichen des Rechenwerks dürfen nicht beschädigt oder entfernt werden -
andernfalls entfallen Garantie und Eichfrist des Gerätes!
-
Das Rechenwerk hat das Werk in einwandfreiem Zustand verlassen. Sämtliche Installationsarbeiten dürfen
nur von einer hierfür ausgebildeten und befugten Fachkraft ausgeführt werden.
-
Geräte mit aktiviertem Funk dürfen nicht in die Luftfracht.
-
Der Einbauort (Vorlauf / Rücklauf) des Rechenwerks ist zu beachten (siehe Punkt 3.1: Piktogramme
Einbauort).
-
Zur Reinigung ein mit Wasser befeuchtetes Tuch verwenden.
-
Zum Schutz vor Beschädigung und Verschmutzung ist das Rechenwerk erst unmittelbar vor dem Einbau aus
der Verpackung zu nehmen.
-
Alle Hinweise, die im Datenblatt, der Bedienungsanleitung und Application notes des Rechenwerks
aufgeführt sind, müssen beachtet werden. Weitere Informationen unter www.engelmann.de.
-
Der Zähler ist mit einer Lithium-Metall-Batterie ausgestattet. Batterien nicht öffnen, nicht mit Wasser in
Berührung bringen, nicht Temperaturen über 80 °C aussetzen, nicht aufladen und nicht kurzschließen.
-
Ausgetauschte oder defekte Teile sind umweltgerecht zu entsorgen.
-
Das Display ist deaktiviert und kann mittels Tastendruck für zwei Minuten aktiviert werden.
-
Anzeigeeinheit der Energie und Einbauort (Vor- / Rücklauf) sind im Feld per Tastendruck oder alternativ
mithilfe der Software „Device Monitor" vor Inbetriebnahme einmalig einstellbar.
-
Glykolart und Glykolkonzentration im Medium derjenigen Varianten, die für die Verwendung von Glykol
vorgesehen sind, sind im Feld mithilfe des „Device Monitor" jederzeit einstellbar (Näheres unter
Punkt 8.1).
Seite 1 von 21
Artikel Nr.: 1080622020
Stand: 2022_03_22
Technische Änderungen und Irrtümer vorbehalten.
