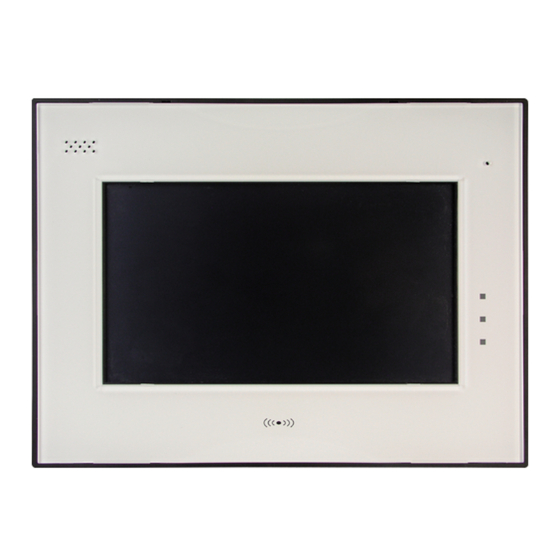

- Seite 1 Bedienungsanleitung Bedienteil TouchCenter plus Art.-Nr. 013003, 013004, 013005 P00461-03-000-02 Änderungen G117015 ETCTF.31.V02.xx vorbehalten 2017-04-05...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Bedienteil TouchCenter plus Inhalt Sicherheitshinweise ............3 Allgemeines . -
Seite 3: Sicherheitshinweise
Bedienungsanleitung Bedienteil TouchCenter plus Sicherheitshinweise Lesen Sie die Anleitung sorgfältig und vollständig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Sie erhalten wichtige Hinweise zur Montage und Bedienung. Das Gerät ist nach dem neuesten Stand der Technik gebaut. -
Seite 4: Wichtige Hinweise Zur Bedienung Und Betrieb
Bedienungsanleitung Bedienteil TouchCenter plus Wichtige Hinweise zur Bedienung und Betrieb Bedienung Das TouchCenter dient zur Statusanzeige und Bedienung Ihrer Einbruchmelderzentrale. Die Bedienung des Systems erfolgt dabei dialoggeführt über einen Touchscreen. Dabei werden die gewünschten Bedienfunktionen mittels Berührung der Anzeigefläche mit einem Finger direkt ausgewählt und bedient. -
Seite 5: Bediencode
Bedienungsanleitung Bedienteil TouchCenter plus Bediencode Codeeingabe - Code eingeben - Eingabe löschen mit Taste " Clear " Eingabe bestätigen mit Taste " ". Überfall-Code: PIN + (1 – 9) Ein bei der Addition entstehende Übertrag wird nicht berücksichtigt. Je nach Zentralentyp sind die Bedienfunktionen auf 3 Berechtigungsebenen verteilt oder sind über... -
Seite 6: Bedienteil Grundzustand
Bedienungsanleitung Bedienteil TouchCenter plus Bedienteil Grundzustand Startbildschirm Erscheint nur, wenn bereits eine Video-Kamera para- metriert ist. Öffnet direkt das Menü "Kamerabild anzeigen". Erscheint nur, wenn eine Meldung vorhanden ist. Öffnet direkt das Menü "Mitteilungszentrum". Im normalen Grundzustand ist die Anzeige dunkelgesteuert oder die Slideshow ist aktiviert. -
Seite 7: Allgemeine Bedienung
Bedienungsanleitung Bedienteil TouchCenter plus Allgemeine Bedienung Zurück zur vorigen Anzeige Zurück zum Startbildschirm Auf dem Startbildschirm betätigt: Bedienung beenden. Mit den Pfeilen "auf/ab" die gewünschte Zeile auswählen oder Einstellung ändern Schieberegler zum vertikalen Scrollen der Bildschirmanzeige oder Bildschirmhelligkeit einstellen oder Lautstärke der Audiowiedergabe... -
Seite 8: Menübaum
Bedienungsanleitung Bedienteil TouchCenter plus Menübaum Kapitelverweise in () Startbildschirm Sicherheit (8.) Intern scharfschalten Extern scharfschalten Unscharfschalten Bereich wechseln Meldungen anzeigen/löschen Weitere Funktionen Meldergruppen anzeigen, int./ext. sperren/entsperren anzeigen Ereignisspeicher nächste Wartung, Fernparametrierung Wartung Gehtest, Akku- und Meldergruppentest Test Weitere Funktionen Geschlossen, Kurz-/Dauerfreigabe Tagalarm anzeigen, sperren/entsperren, PIN ändern... -
Seite 9: Menü "Sicherheit
Bedienungsanleitung Bedienteil TouchCenter plus Menü "Sicherheit" Startbildschirm Übersicht Startbildschirm –> Sicherheit Menü "Scharf-/unscharf" öffnet sich. Menü "Scharf-/unscharf": - Intern scharfschalten - Extern scharf schalten - Unscharf schalten - Bereich wechseln - Meldungen anzeigen/löschen Details siehe Kap. 8.2 und 8.3. Weitere Funktionen Menü... -
Seite 10: Scharf-/Unscharfschalten
Bedienungsanleitung Bedienteil TouchCenter plus Scharf-/unscharfschalten Startbildschirm –> Sicherheit Mit den Tasten "Unscharf", "Intern scharf" und "Extern Scharf" den angezeigten Bereich entsprechend scharf/unscharfschalten. Wenn scharfschalten nicht möglich ist (z. B. die Zwangsläufigkeit ist nicht erfüllt), sind die Icons in den Tasten weiß. -
Seite 11: Meldergruppen
Bedienungsanleitung Bedienteil TouchCenter plus Meldergruppen Startbildschirm –> –> Weitere Funktionen –> Sicherheit Meldergruppen Filter für die Anzeige: Nur ausgelöste Meldergruppen Nur Technik- meldergruppen Nur Brand- meldergruppen Eine Kombination der Filter ist möglich (z. B. nur ausgelöste Brandmeldergruppen) Spalten "Gesperrt int." und "Gesperrt ext.": In den beiden Spalten sind die Meldergruppen mit "X"... -
Seite 12: Alarmmeldungen
Bedienungsanleitung Bedienteil TouchCenter plus Alarmmeldungen 8.5.1 Meldungen treten im unscharfen Zustand auf An Stelle des Startbildschirms wird der Alarmbildschirm angezeigt. Der Alarmbildschirm wird im unscharfen Die rote LED blinkt. Zustand nur durch Meldungen ausgelöst bei denen in IQ PanelCotrol "Alarmierung immer"... -
Seite 13: Meldungen Anzeigen
Bedienungsanleitung Bedienteil TouchCenter plus Meldungen anzeigen: Startbildschirm –> Sicherheit Alarm(e) anzeigen (siehe vorige Seite) Meldungen anzeigen Meldungen löschen Löschverhinderung: Falls die Meldung noch anliegt, kann die Meldung nicht gelöscht werden. In diesem Fall wird "LÖSCHVERHINDERUNGEN" angezeigt. Meldungen: Anzeige aktualisieren Zusatzinformationen zu der ausgewählten Meldung... -
Seite 14: Meldungen Treten Im Scharfen Zustand Auf
Bedienungsanleitung Bedienteil TouchCenter plus 8.5.2 Meldungen treten im scharfen Zustand auf Startbildschirm –> Sicherheit Dass Meldungen vorliegen, ist an der roten Infozeile zu erkennen. Alarme anzeigen Zusatzinformationen zu der ausgewählten Meldung Anzeige der Eingangsbelegung: C:02 = Controller 2 A:02 = Adresse 2 Für das weitere Vorgehen muss die Anlage... -
Seite 15: Ereignisspeicher
Bedienungsanleitung Bedienteil TouchCenter plus Ereignisspeicher Startbildschirm –> Sicherheit –> Weitere Funktionen –> "Ereignisspeicher" auswählen Der Alarmzähler gibt die Anzahl der Extern- Alarme (Hauptalarme) seit Inbetriebnahme der Anlage an. Die Liste zeigt alle Ereignisse in chrono- logischer Reihenfolge an. Mit Pfeiltasten oder Schieberegler scrollen Mit der Taste "Details"... -
Seite 16: Test
Bedienungsanleitung Bedienteil TouchCenter plus Test Startbildschirm –> –> Weitere Funktionen –> Test Sicherheit 8.8.1 Gehtest Mir der Taste "Gehtest star- ten" kann der Gehtest für den gewählten Bereich ein- und ausgeschaltet werden. Durch die Scharf-/Unscharf- schaltung des Bereichs wird der Gehtest ebenfalls ausge- schaltet. -
Seite 17: Tagalarme
Bedienungsanleitung Bedienteil TouchCenter plus Tagalarme (nur MB-Secure) Startbildschirm –> Sicherheit –> Weitere Funktionen –> Weitere Funktionen –> "Tagalarme" Bedienfunktionen: - Geschlossen (keine Freigabe) - Kurzfreigabe - Dauerfreigabe Bei einem Alarm wird die ausgelöste Tür rot dargestellt Alarm vom Tagalarm löschen (alle anderen Meldungen bleiben erhalten) 8.10 IDENT-KEY... -
Seite 18: Menü "Automatik
Bedienungsanleitung Bedienteil TouchCenter plus Menü "Automatik" Auf dem Startbildschirm "Automatik" auswählen. Das Bedienmenü zeigt ausführbare Makros an. Mit der Taste "Start" oder "Stopp" wird das markierte Makro gestartet bzw. gestoppt (MB-Secure nur Start). Menü "Video/Audio" 10.1 Video 10.1.1 Kamerabild anzeigen Startbildschirm –>... -
Seite 19: Kamera(S) Anzeigen, Einrichten
Bedienungsanleitung Bedienteil TouchCenter plus 10.1.2 Kamera Einstellungen, Kamera hinzufügen Startbildschirm –> Video Taste "Kamera Einstellungen" betätigen. oder Kamera Einstellungen Kamera(s) automatisch suchen Kamera manuell hinzufügen Kameraeinstellungen ändern (siehe nächste Seite) Ausgewählte Kamera löschen Alle Kameras löschen Kamera Konfiguration (siehe nächste Seite) WLAN Einstellungen Neue Kamera hinzufügen:... -
Seite 20: Kameraeinstellungen Ändern
Bedienungsanleitung Bedienteil TouchCenter plus 10.1.3 Kameraeinstellungen ändern Kameraeinstellungen ändern Speichern Verbindung kurz unterbrechen (Kamera Reset) Aktualisieren Zurücksetzen Beim Berühren eines Feldes öffnet eine alphanumerische Tastatur. Kamera Konfiguration: Kamera Einstellungen... -
Seite 21: Slideshow
Bedienungsanleitung Bedienteil TouchCenter plus 10.2 Slideshow 10.2.1 Allgemeines zur Slideshow Für die Slideshow können Bilddateien der Formate .BMP, .JPG und .PNG verwendet werden. Die Bilddateien müssen folgende Eigenschaften aufweisen: - BMP-Dateien : Es werden nur Bilder mit 8-Bit oder mit 24-Bit Farbtiefe unterstützt. -
Seite 22: Slideshow Einstellungen
Bedienungsanleitung Bedienteil TouchCenter plus 10.2.2 Slideshow Einstellungen Startbildschirm –> Video/Audio Schaltfläche "Slideshow Einstellungen" berühren. Im Vorschaufenster auf der linken Seite wird das erste Bild angezeigt. Rechts erscheint eine Liste der Dateien, welche auf der SD-Karte gespeichert sind. Zum Auswählen eines Bilds Zeile berühren. -
Seite 23: Hintergrundbild
Bedienungsanleitung Bedienteil TouchCenter plus Anzeigezeit und Bildübergang konfigurieren: Mittels dem Dropdownfeld " Bildverzögerung " wird die Anzeigezeit für ein Bild eingestellt. Über das Dropdownfeld "Übergang" wird die Art der Einblendung eingestellt. Standard Einblendung von Bild zu Bild übergangslos. Horizontal Das aktuelle Bild wird vom folgendem Bild zur Seite geschoben. -
Seite 24: Audio - Meldungen
Bedienungsanleitung Bedienteil TouchCenter plus 10.4 Audio - Meldungen Aufnehmen und abspielen von gesprochenen Mitteilungen. Startbildschirm –> Video/Audio Taste "Meldungen" betätigen. oder falls bereits eine Meldung vorhanden ist: Startbildschirm –> Meldungen Aufnahme auswählen durch direktes Berühren oder mit den Tasten "Vorher" bzw. "Nächste". -
Seite 25: Menü "Einstellungen
Bedienungsanleitung Bedienteil TouchCenter plus 11. Menü "Einstellungen" 11.1 Auswahlmenü Startbildschirm –> –>11.5 –>11.3 Einstellungen 2 Schieberegler: - Display-Helligkeit - Audiolautstärke Menüs aufrufen: - System Einstellungen –>11.4 - Display Einstellungen - IP Einstellungen Systeminformation (IP-Parameter nur wenn eingeschaltet, siehe 11.5) Informationstext zur Reinigung er- 11.2 Bildschirm reinigen... -
Seite 26: Bedienteil Test
Bedienungsanleitung Bedienteil TouchCenter plus 11.3.2 Bedienteil Test Startbildschirm –> Einstellungen –> System Einstellungen –> Bedienteil Test Führen Sie die 4 Tests nacheinander durch. Test starten Folgen Sie den Eingabe- aufforderungen auf dem Bildschirm. Kalibrierung Beginnend von oben links werden die 4 Kreuze nacheinander angezeigt. -
Seite 27: Display Einstellungen Sprachen Updaten
Bedienungsanleitung Bedienteil TouchCenter plus 11.4 Display Einstellungen Sprachen updaten Startbildschirm –> Einstellungen –> Display Einstellungen Entsprechendes Feld links berühren. Einstellung ändern mit den Pfeiltasten. Sprache von der SD-Karte laden. Einstellmöglichkeit: niemals, 30 Sek., 1, 2, 5 und 10 Minuten Die Zeiten für "Hintergrundbeleuchtung aus" und "Zum Startbildschirm" können nur eingestellt werden, wenn die Bedienzeit in der Zentralenprogrammierung auf "unendlich"... -
Seite 28: Funktionsweise Des Scharf-/Unscharfschaltens
Bedienungsanleitung Bedienteil TouchCenter plus 12. Funktionsweise des Scharf-/Unscharfschaltens 12.1 Einbruchmeldeanlage Scharf-/Unscharfschalten Scharf-/Unscharfschalten - diese Begriffe sind gleichbedeutend mit Anlage einschalten und aus- schalten. Einschalten heißt: die Anlage scharfschalten. Das kann entweder der Zustand "internscharf" zur Anwesenheitssicherung oder der Zustand "externscharf" zur Abwesenheitssicherung sein. -
Seite 29: Anwesenheitssicherung
Bedienungsanleitung Bedienteil TouchCenter plus 12.3 Anwesenheitssicherung Bei der Anwesenheitssicherung ist es möglich, sich innerhalb des gesicherten Bereiches aufzuhalten. Es gibt bei dieser Sicherungsform die Möglichkeit der Teilbereichsscharfschaltung. D. h. Sie haben die Möglichkeit, Meldergruppen zu sperren. Im Wirkungsbereich dieser Meldergruppen ist es dann möglich, frei zu agieren, ohne dabei einen Alarm (z. -
Seite 30: Technische Daten, Zulassungen
218 x 162 x 35 mm Farbe weiß (ähnlich RAL 9016), optional grau und schwarz Die Keypad TouchCenter plus Art.-Nr. 013003, 013004 und 013005 entsprechen bei bestimmungsgemäßer Anwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTE-Richtlinie 1999/5/EG. Der Funkanlagentyp entspricht der Richtlinie 2014/53/EU. - Seite 31 Bedienungsanleitung Bedienteil TouchCenter plus Notizen...
- Seite 32 Honeywell Security and Fire Novar GmbH Johannes-Mauthe-Straße 14 P00461-03-000-02 D-72458 Albstadt 2017-04-05 www.honeywell.com/security/de © 2017 Novar GmbH...
