Honeywell T7560B Installationsanweisung

Achtung: Dieses Gerät erzeugt und verwendet hochfrequente Spannungen und kann Abstrahlungen hervorrufen. Wenn
die Installation nicht nach den Vorschriften erfolgt, können Störungen beim Rundfunkempfang auftreten. Gemäß Prüfung
werden die von den FCC-Vorschriften, Teil 15, Untertitel J für elektronische Geräte vorgegebenen Grenzwerte in Büroum-
gebungen eingehalten. Der Betrieb des Gerätes im Wohnbereich kann möglicherweise Störungen hervorrufen. In diesem
Fall ist der Nutzer verpflichtet, auf eigene Kosten Messungen und Maßnahmen zur Beseitigung der Abstrahlungen vorzu-
nehmen. Jede unberechtigte Veränderung am Gerät führt automatisch zum Erlöschen der Betriebserlaubnis.
VOR DER INSTALLATION
Die Verdrahtung muss nach den gültigen Vorschriften und
entsprechend den Ausführungsunterlagen des jeweiligen
Projektes durchgeführt werden.
Entsprechend der Anwendung können Adernquerschnitte
von 1,5 bis 0,34mm 2 verwendet werden. Die maximale Di-
stanz zwischen dem Komfortbediengerät und einem Regler
beträgt 50m. Bei Kabellängen über 30m wird verdrillte Lei-
tung empfohlen.
ACHTUNG
Elektromagnetische Störspannungen.
Gefahr von Funktionsstörungen.
Bei der Verkabelung muss ein Mindestabstand von
0,3m zu großen induktiven Lasten, wie Motoren, Lei-
stungsschützen, Drosseln und großen Elektrovertei-
lungen eingehalten werden. Bei der Installation sind
Bereiche mit hohen magnetischen Feldstärken zu
vermeiden. Die Verkabelung des Komfortbedienge-
räts nicht parallel zu spannungsführenden Leitungen
mit mehr als 50Vac ausführen.
Tabelle 1 Typen der Komfortbediengeräte
1
Fühler Sollwert
Tmp Scheibe
T7560A
Tmp/Feu Scheibe
T7560B
Tmp/Feu
T7560C
1
Tmp = Temperaturfühler; Feu = Feuchtefühler
Tabelle 2 Softwareanforderungen für Einspeisung über
Klemme 5 und neue LCD-Anzeige
FCU
W7752
1.00.04
Controller
Software-Version
® U.S. Registered Trademark
Copyright © 2002 Honeywell Inc.
Alle Rechte vorbehalten
Über-
Lüfter-
steue-
Befehl
rung
Taste Taste
Taste Taste
- - -
Raumt.- Kühld.-
Regler Regler
W7762 W7763
1.00.03 1.00.03
INSTALLATIONSANWEISUNG
ANMERKUNG:
Zur Anpassung des Raumbediengerätes an die Regler
Excel 50, 100, 500, 600 steht ein Softwaremodul (ModAL-
Modul GNRSC02A) zur Verfügung, das Konfigurations-
änderungen erübrigt. Fragen Sie zu Details bei Ihrem
Honeywell-Vertreter nach.
GEHÄUSE ÖFFNEN
Das Komfortbediengerät T7560A,B besitzt eine Grundplatte,
die zur einfachen Installation separat montiert wird.
Das Gehäuseoberteil ist durch einen Schnappriegel an der
Unterseite des Gerätes arretiert.

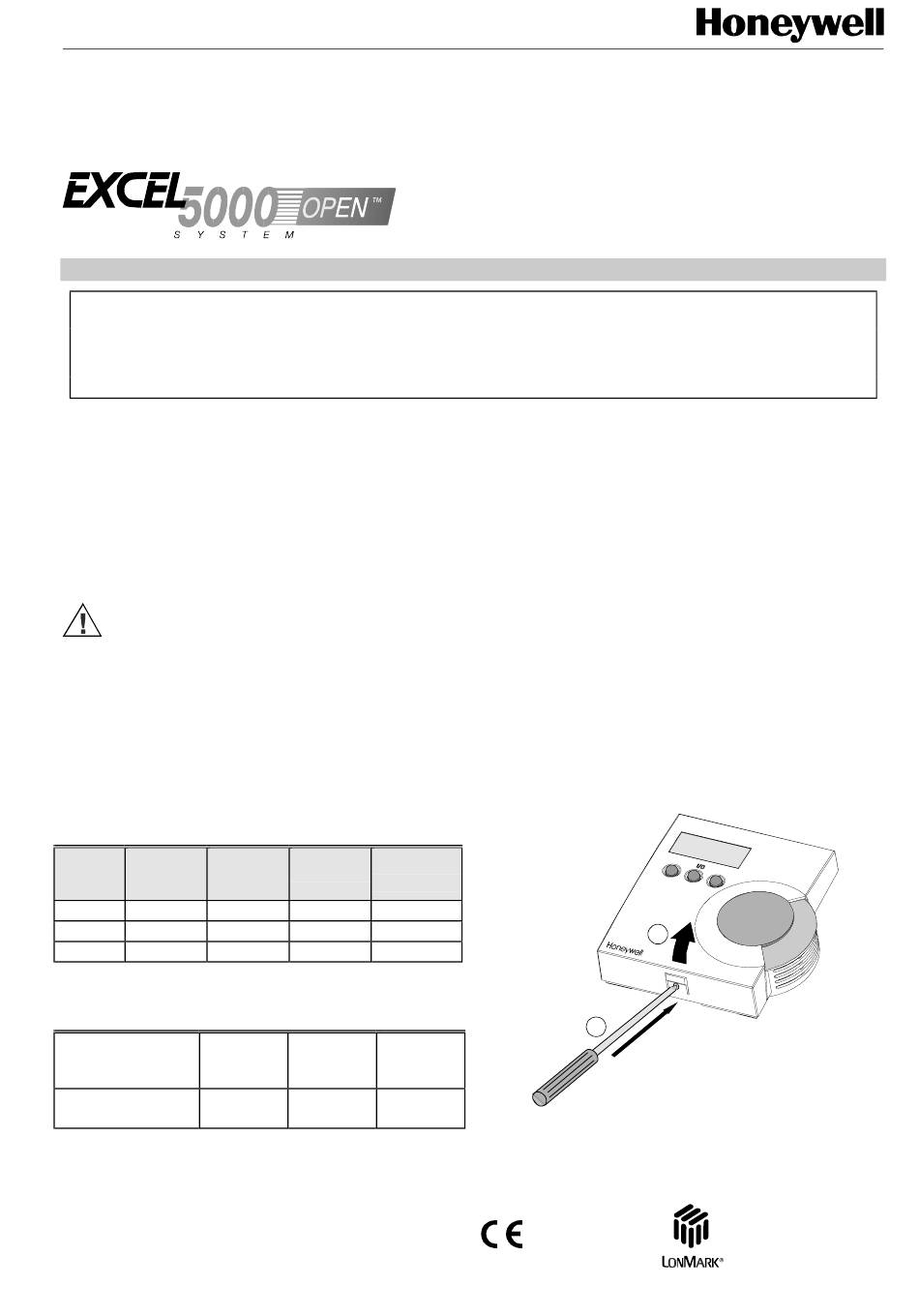

Entfernen Sie das Oberteil des T7560A,B, wie in Abb. 1 dar-
gestellt:
1. Führen Sie die Klinge eines Schraubendrehers (oder
eines anderen schmalen Werkzeugs) in die kleine Öff-
nung an der Verriegelung ein (T7560A,B) oder rasten
Sie die Verriegelung einfach von Hand aus (T7560C).
2. Heben Sie das Oberteil ab.
2
1
Abb. 1 Gehäuse öffnen
T7560A,B,C
Komfortbediengerät
GE1B-0146GE51 R0602
