2.4.8 Optionale Pumpen
Eine peristaltische Pumpe oder Getriebepumpe muss an die FF30 angeschlossen werden.
Optionale Pumpen für das Füllen sind:
-
PF7 peristaltische Pumpe
-
520 Di peristaltische Pumpe
-
DF32 Abfüllgerät mit Verdrängerpumpe
3 Installation
3.1 Anschlüsse
FF30 muss auf einer stabilen, horizontalen Grundplatte aufgestellt werden.
FF30 and filler must only be connected to the specified power supply stated on the tag next to the
power connections, as seen on the pictures below (red circles).

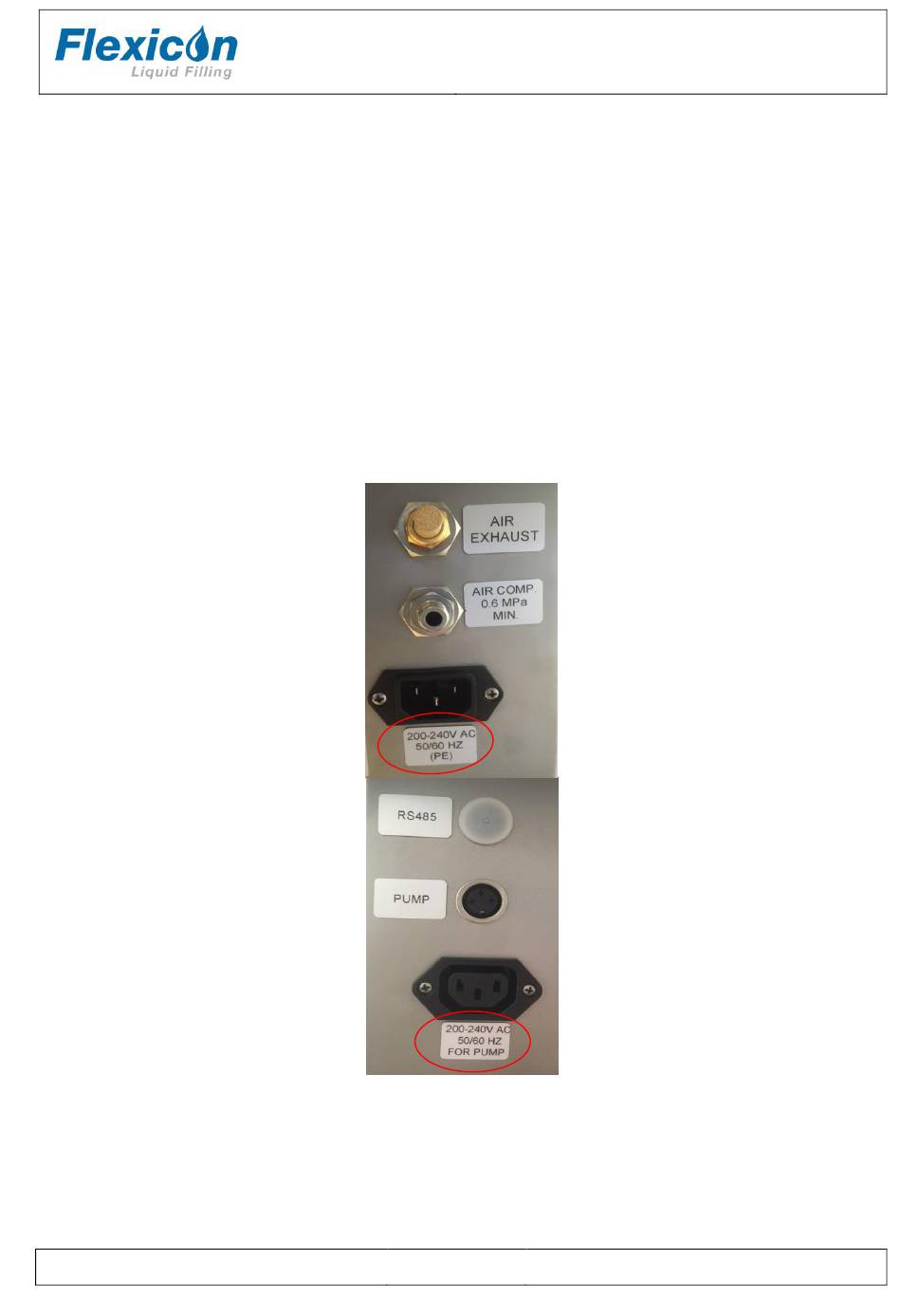

Die Stromversorgung (1) muss
an eine einphasige, geerdete
Leitung angeschlossen werden.
Die Druckluft wird mit der
mitgelieferten Schnellkupplung
an (2) angeschlossen
Die Abluft wird gesammelt und
über den Abluftfilter (3)
fortgeleitet.
Das Hauptkabel der Pumpe
wird an (4) angeschlossen.
(Max. 4 Ampere)
Die Pumpe wird an (5)
angeschlossen.
RS485 (6) ist ein externer
Eingang, z.B. für Service oder
Überwachung
FF30 IH DE 74-216-202 v1.50
BEDIENUNGSANLEITUNG
3
2
1
6
5
4
FF30
Seite 11 von 29
